MPO Multi-Fiber Push-On Fiber Optik Kabel (MPO≥24F)

MPO Multi-Fiber Push Fiber Optik Kabel (MPO≥24F) 12 əsas hissədən (φ250μm rəngli optik lif, aramid möhkəmləndirmə elementləri), metal kabel alt bölmələri, bir kabel nüvəsi və bir təbəqə (pvc) və ya aşağı tüstü sıfır sıfır halogen material (LSZH) istifadə edir tüstü, halogensiz, alov gecikdirici) qabıq kənarda ekstrüdd edilir.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyət

Rəngli optik lif, yüksək inteqrasiya istifadə

Aramid Yam, Güc Üzvü Kabel etmək üçün Mükəmməl Gərginlik Performansı

Xarici material korroziyaya davamlı, suya davamlı, UV-ə davamlı, alov gecikdirici və ekoloji cəhətdən təmizdir.

Proqramlar

Hər hansı bir məqsəd kabel paylanması

Məlumat mərkəzi kabeli

Standartlar

YD / T 1258.4, ICEA-596, GR-409, IEC 60794-2-20 / 21 standartlarına cavab vermək; PVC məhsulları UL, OFNR və OFNP tərəfindən təsdiqlənir; LSZH məhsulları IEC60332-1 və ya IEC60332-3C ilə tanış olmaq üçün müxtəlif materiallardan istifadə edir.

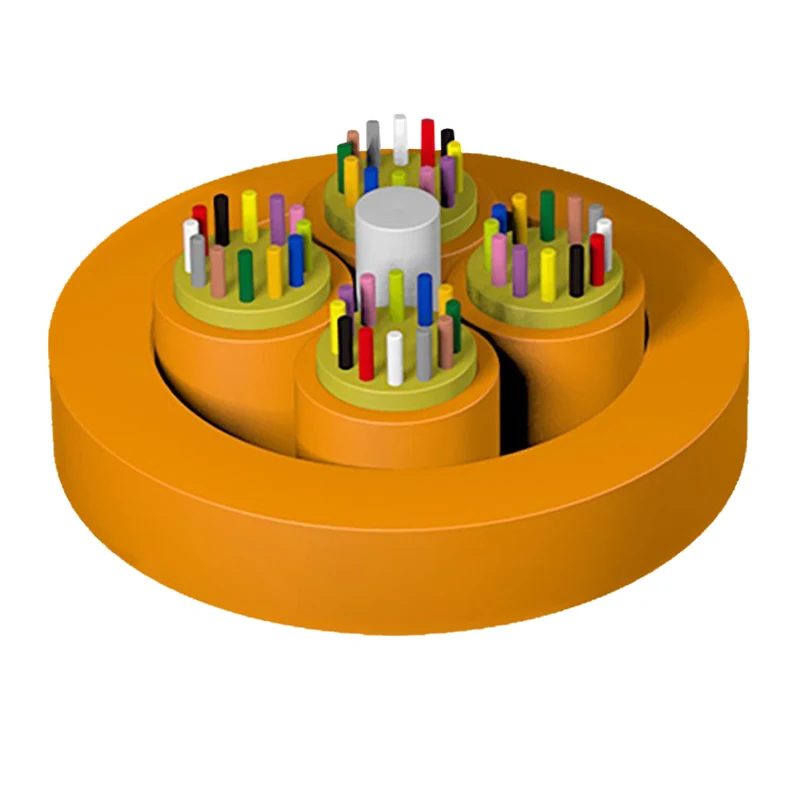

Quruluş

1. Mərkəzi Güclü Üzvü

2. 250 mkm lif

3. Aamid yam

4. sub-vahid

5. gödəkçə

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)

Texniki parametrlər

Kabel modeli	Kabel diametri (ref) (mm)	Kabel çəkisi (ref) (kq / km)		Təyərlilik Uzun / qısa müddətli (N)	Əyilmə radiusu Dinamik / statik (mm)
Kabel modeli	Kabel diametri (ref) (mm)	Pvc gödəkçə	Lszh gödəkçəsi	Təyərlilik Uzun / qısa müddətli (N)	Əyilmə radiusu Dinamik / statik (mm)
24	9.6 ± 0.3	64	72	150/500	20d / 10d
36	9.6 ± 0.3	64	72	150/500	20d / 10d
48	9.6 ± 0.3	64	72	150/500	20d / 10d
72	11.3 ± 0.3	92	103	150/500	20d / 10d
96	13.3 ± 0.3	129	146	150/500	20d / 10d
144	15.5 ± 0.3	160	250	150/500	20d / 10d
168	15.5 ± 0.3	150	250	150/500	20d / 10d

Optik xüsusiyyətlər

Lif növü	Böhran				Oper	Effektiv rejimi bant genişliyi	10 Gbit / s Ethernet bağlantısı uzunluğu	Minimum əyilmə radiusu
Şərt	1310/1550nm		850 / 1300nm		850 / 1300nm	850nm	850nm	/
Şərt	Tipik dəyər	Maksimal dəyər	Tipik dəyər	Maksimal dəyər	850 / 1300nm	850nm	850nm	/
Vahidi	db / km	db / km	db / km	db / km	Mhz.km	Mhz.km	m	mm
G657A1	0.36 / 0.22	0.5 / 0.4	------	------	------	------	------	10
G657a2	0.36 / 0.22	0.5 / 0.4	------	------	------	------	------	7.5
50/125	------	------	3.0 / 1.0	3.5 / 1.5	≥500 / 500	------	------	30
62.5 / 125	------	------	3.0 / 1.0	3.5 / 1.5	≥200 / 500	------	------	30
Om3	------	------	3.0 / 1.0	3.5 / 1.5	≥1500 / 500	≥2000	≤300	30
Om4	------	------	3.0 / 1.0	3.5 / 1.5	≥3500 / 500	≥4700	≤550	30
