Patch Cord vs Pigtail: Fiber Optik Şəbəkələrdə Fərq Nədir?

Fiber optik şəbəkələr internet xidmətlərindən və məlumat mərkəzlərindən tutmuş telekommunikasiya və korporativ şəbəkələrə qədər hər şeyi dəstəkləyən müasir rabitə sistemlərinin əsasına çevrilmişdir. Bu yüksək sürətli bağlantıların arxasında lif də daxil olmaqla bir çox kiçik, lakin vacib komponentlər varYamaq KordonuvəPigtail.

Bənzər görünsələr də, yamaq kordları və pigtaillər fiber optik qurğularda fərqli məqsədlərə xidmət edir. Onların fərqlərini başa düşmək mühəndislərə, quraşdırıcılara və şəbəkə istifadəçilərinə daha etibarlı və səmərəli optik rabitə sistemləri qurmağa kömək edir.

Beləliklə, fiber patch kordonlar və pigtaillər tam olaraq nədir və müasir şəbəkələrdə necə işləyirlər?

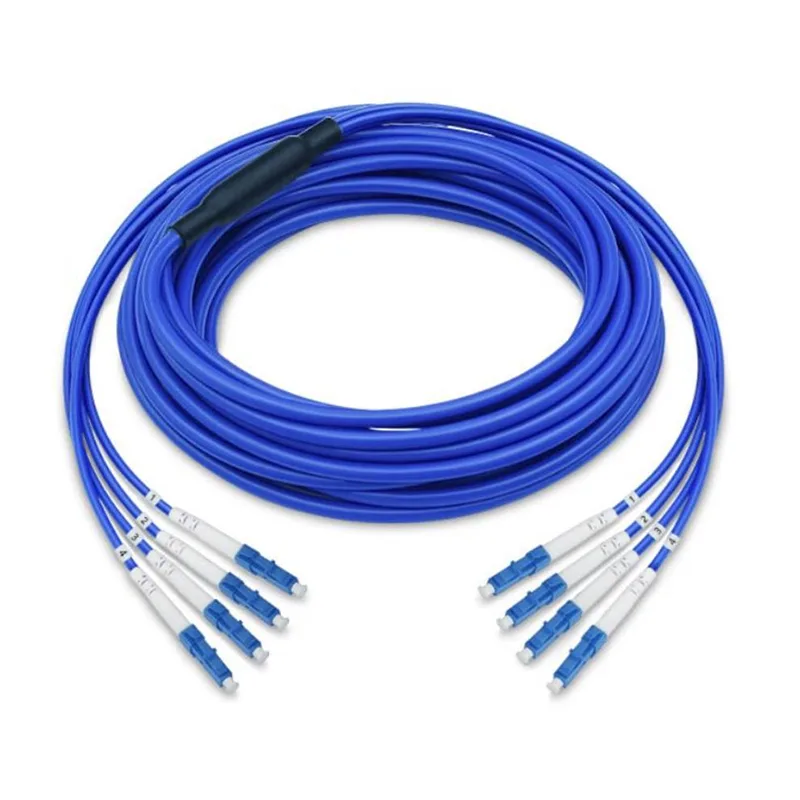

Fiber Yamaq Kordonu nədir?

Fiber yamaq kabeli hər iki ucunda birləşdiricilər quraşdırılmış fiber optik kabeldir. Əsasən optik cihazları, şəbəkə avadanlıqlarını və fiber paylama sistemlərini birləşdirmək üçün istifadə olunur.

Hər iki ucunda artıq birləşdiricilər olduğundan, yamaq şnurları əlavə birləşdirmə işləri olmadan tez quraşdırıla bilər.

Tipik bir lif patch şnuruna daxildir:

• Fiber optik kabel
• Qoruyucu gödəkçə
• Hər iki ucunda lif bağlayıcılar
• Möhkəmləndirici quruluş

Ümumi birləşdirici növlərinə aşağıdakılar daxildir:

• LC birləşdiricisi
• SC birləşdiricisi
• FC birləşdiricisi
• ST birləşdiricisi

Fiber Pigtail nədir?

Fiber pigtail, yalnız bir ucunda birləşdiricisi quraşdırılmış qısa fiber optik kabeldir, digər ucunda isə birləşdirmək üçün açıq lif var.

Yamaq kordlarından fərqli olaraq, pigtaillər ümumiyyətlə lif kəsmə qutuları, optik paylama çərçivələri və bağlama qabları içərisində istifadə olunur.

Fiber pigtail adətən aşağıdakılardan ibarətdir:

• Əvvəlcədən quraşdırılmış bir lif konnektoru
• Füzyon birləşməsi üçün açıq lif ucu
• Qoruyucu lif örtüyü
• Xarici gödəkçə

Açıqlanan lif texniki işçilərə qaynaşma birləşməsi vasitəsilə onu daimi olaraq daxil olan optik kabellərə qoşmağa imkan verir.

Yamaq kordonları və pigtaillər necə işləyir?

Fiber Yamaq Kordonunun İş Prinsipi

Yamaq şnurları iki optik port arasında çevik əlaqə təmin edir.

Bağlantı prosesi sadədir:

Optik cihaz

↓

Fiber bağlayıcı

↓

Yamaq şnuru

↓

Başqa bir optik cihaz

Bu, yamaq kordlarını tez-tez quraşdırmaya və ya dəyişdirməyə ehtiyac duyan avadanlıq birləşmələri üçün ideal hala gətirir.

Fiber Pigtailin İş Prinsipi

Pigtaillər daimi lifin dayandırılması üçün nəzərdə tutulmuşdur.

Əsas proses belədir:

Fiber kabelin hazırlanması

↓

Pigtail fusion splicing

↓

Birləşmə qabının içərisində qorunma

↓

Optik avadanlıqlara qoşulma

Yamaq Kordonu vs Pigtail: Əsas fərqlər

Yamaq kordonları və pigtaillər birlikdə necə istifadə olunur?

Bir çox fiber optik şəbəkələrdə yamaq kordları və pigtaillər bir-birini əvəz etmək əvəzinə birlikdə işləyir.

Ümumi bir lif əlaqə prosesi:

Xarici fiber kabel

↓

Fiber paylama qutusunun içərisində pigtail birləşməsi

↓

Fiber adapter paneli

↓

Yamaq şnurunun bağlantısı

↓

Şəbəkə avadanlığı

Bu kombinasiya sabit bir əlaqə yaradır, eyni zamanda avadanlıq əlaqələrini idarə etmək asan olur.

Fiber Şəbəkələrdə Fiber Pigtaillər Niyə Əhəmiyyətlidir?

Fiber pigtaillər optik əlaqələrin qorunmasında və təşkilində mühüm rol oynayır.

Onların üstünlüklərinə aşağıdakılar daxildir:

• Etibarlı daimi əlaqələr
• Düzgün birləşdirmə yolu ilə siqnal itkisinin azaldılması
• Daha yaxşı lif idarəsi
• Dağıtım sistemlərinə asan inteqrasiya

Fiber Yamaq Kordonları Niyə Geniş İstifadə olunur?

Yamaq kordları populyardır, çünki onlar rahat və çevik əlaqə təmin edir.

Onların üstünlüklərinə aşağıdakılar daxildir:

• Sürətli quraşdırma
• Asan qulluq
• Sadə avadanlığın dəyişdirilməsi
• Müxtəlif şəbəkə planları üçün uyğundur

Fiber Yamaq Kordonlarının və Pigtaillərin növləri

Tək Rejimli Fiber Yamaq Kordonu və Pigtail

Tək rejimli lif məhsulları ümumiyyətlə uzun məsafəli ötürmə, telekommunikasiya və yüksək sürətli şəbəkə əlaqələri üçün istifadə olunur.

Çox rejimli Fiber Yamaq Kordonu və Pigtail

Çox rejimli lif məhsulları tez-tez müəssisə şəbəkələri və məlumat mərkəzləri kimi daha qısa məsafəli tətbiqlərdə istifadə olunur.

Bağlayıcı Seçimləri

Yamaq kordonu və pigtail arasında necə seçim etmək olar?

Seçim əsasən şəbəkə strukturundan və quraşdırma tələblərindən asılıdır.

Fiber Bağlantı Texnologiyasının Gələcək İnkişafı

İnternet sürəti artmağa davam etdikcə, fiber optik əlaqə texnologiyası daha yüksək sıxlığa, daha yaxşı etibarlılığa və daha asan quraşdırmaya doğru inkişaf edir.

Gələcək tendensiyalar aşağıdakıları əhatə edə bilər:

• Yüksək sürətli optik şəbəkələr
• Kompakt lifli əlaqə dizaynları
• Təkmilləşdirilmiş birləşdirici texnologiya
• Daha səmərəli lif idarəetmə sistemləri

Nəticə

Fiber Patch Cord və Pigtail müasir optik şəbəkələrdə vacib komponentlərdir, lakin onlar müxtəlif rollara xidmət edir. Yamaq şnurları çevik avadanlıq birləşmələrini təmin edir, pigtaillər isə əsasən lifin birləşdirilməsi vasitəsilə daimi xitam verilməsi üçün istifadə olunur.

Bu iki komponent arasındakı fərqi anlamaq şəbəkə dizaynerlərinə və texniklərinə daha etibarlı və səmərəli fiber optik sistemlər yaratmağa kömək edir.

Onlar daha böyük kommunikasiya sisteminin kiçik hissələri olsalar da, yamaq kordları və pigtaillər qlobal rəqəmsal əlaqələrin sabit və sürətli saxlanmasında mühüm rol oynayır.
