Məhsul təsviri

1x12 / 1 × 24 plc splitter polad boru paketi 60x12x4 və 80x20x4mm, 900μm boş boru 1.0 + 0.1 / -0M, SC / APC bağlayıcısı ilə.

Performansın xüsusiyyətləri:

Parametrlər	Rəmzi	Xüsusiyyətlər		Vahidi
Kanal nömrəsi	Chat	1 × 12	1 × 24
Əməliyyat dalğa uzunluğu		1260 ~ 1650		nm
Test dalğa uzunluğu		1310/1550		nm
Spektral nisbət		8.333%	4.166%	%
Taxma itkisi1	İlan	≤12.5	≤16.0	db
Vahidlik	İmi	≤1.2	≤1.6	db
Qütbləşmədən asılı itkisi	Pdl	≤0.35	≤0.40	db
Qayıtmaq	Rl	≥55		db
Direktivi2	Dir	≥55		db
Giriş optik gücü	P	100		mw
Lif növü		İtu-t g657 a1 lif
Pigtail növü		Bütün port: ağ 900μm boş boru
Giriş uzunluğu		1.0 + 0.1 / -0		m
Çıxış uzunluğu		1.0 + 0.1 / -0		m
Bağlayıcı		Bütün port: SC / APC
Kabel nişanı		1x12 plc:, 1,2 ... ... 11, 12 1x24 plc:, 1,2 ... ... 23, 24
Paket ölçüsü (l) × (w) × (h)	Pkq	1x12 plc: 60x12x4 1x24 plc: 80x20x6		mm
Əməliyyat temperaturu	Üst	-40 ~ +85		℃
Saxlama temperaturu	Tst	-40 ~ +85		℃

* Qeydlər: 1. Bütün giriş itkisi dəyərlərini əhatə edir.

Eskiz xəritəsi:

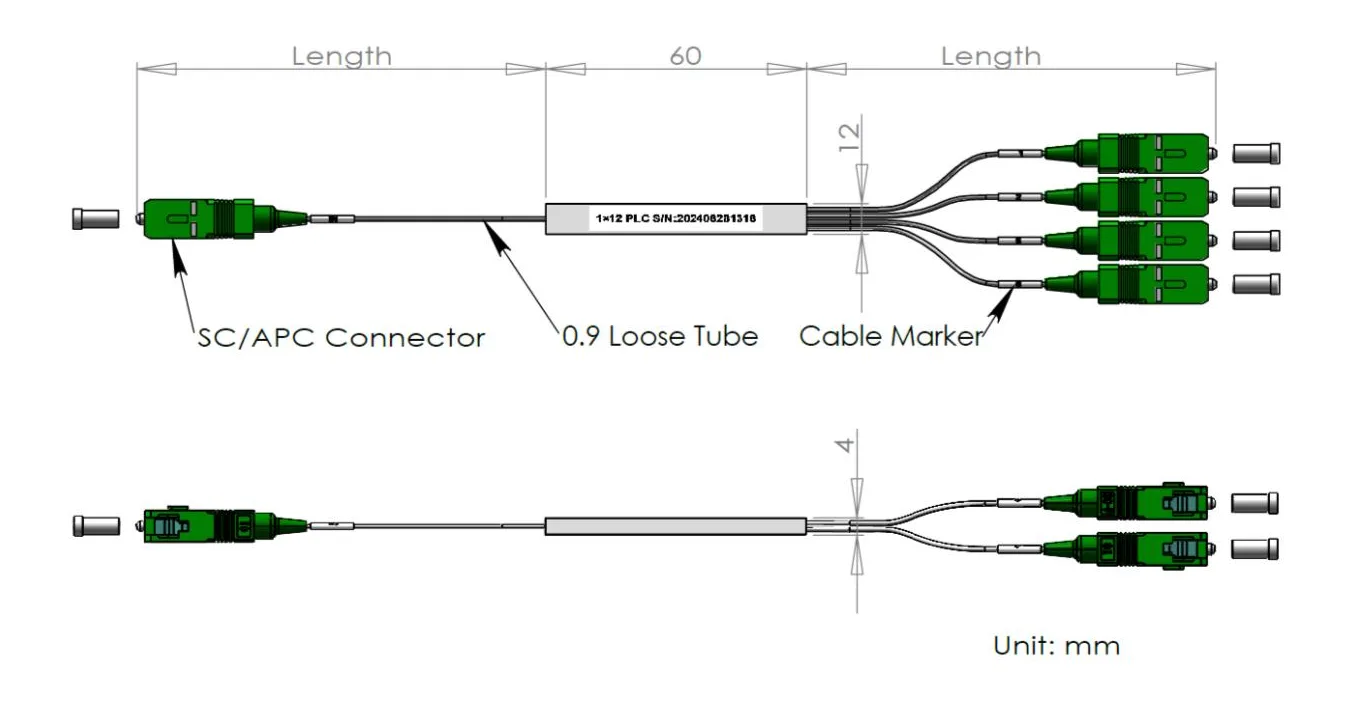

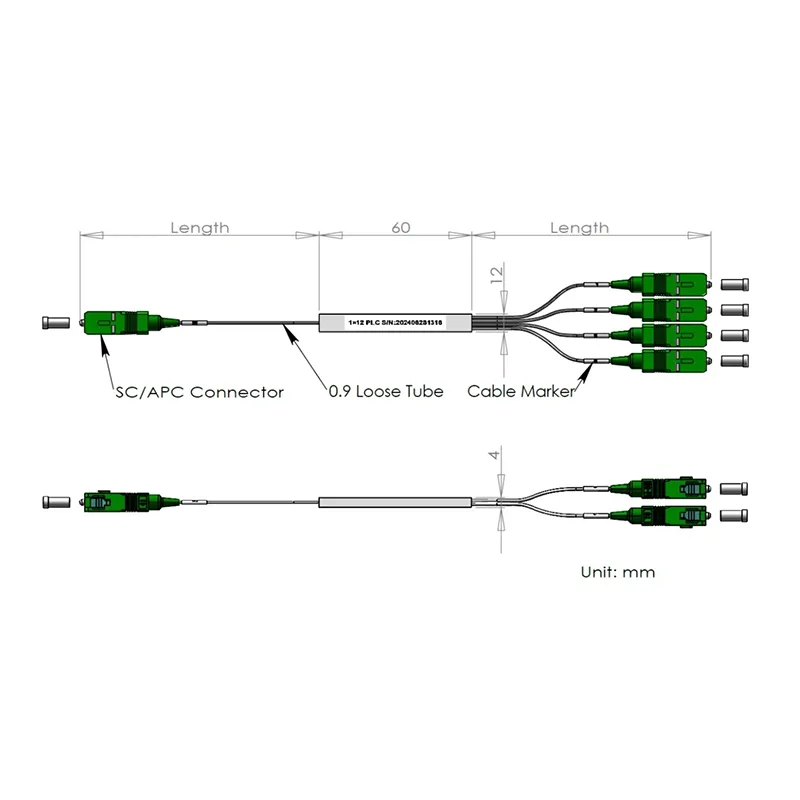

1x12 plc splitter

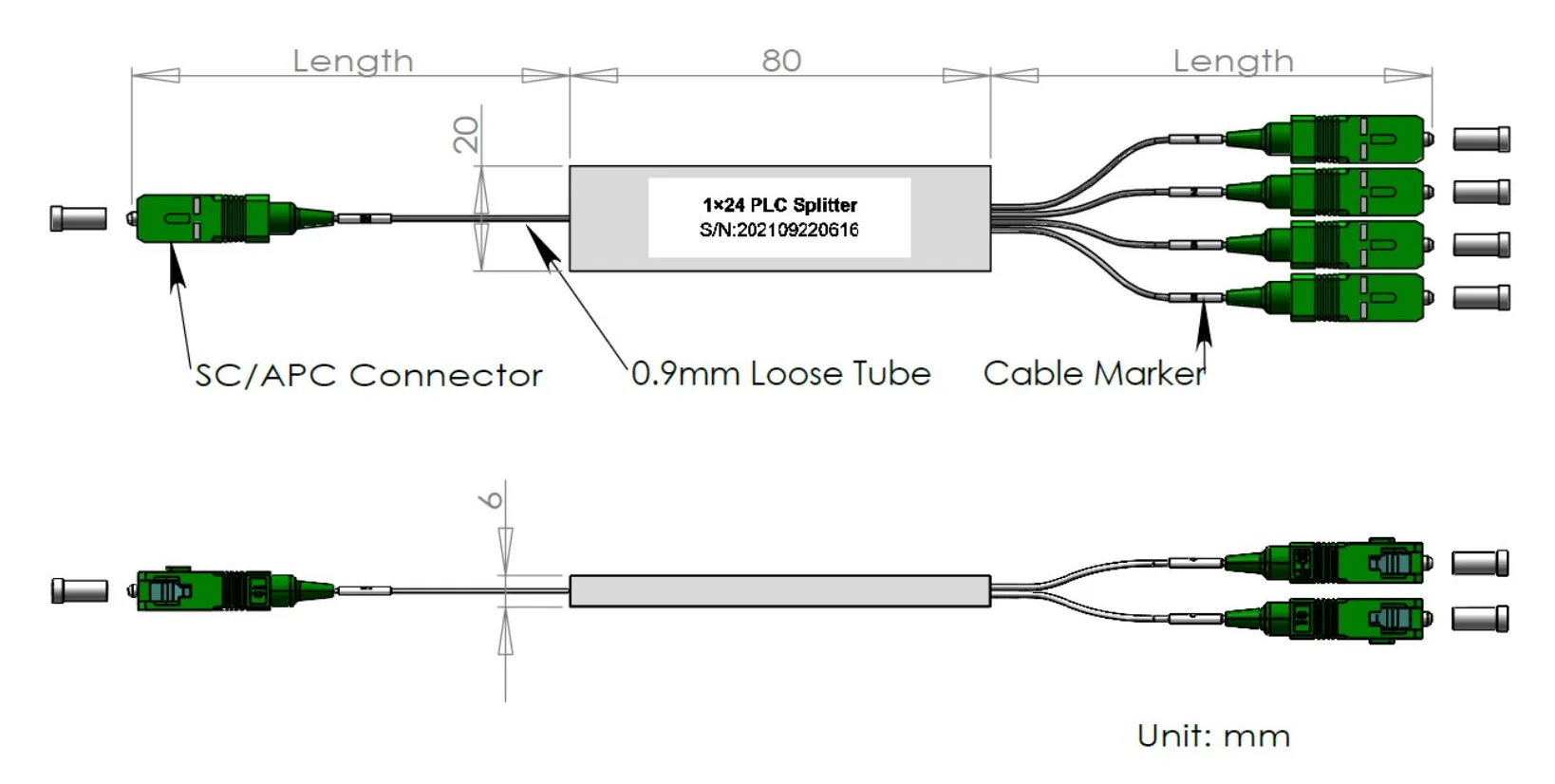

1x24 plc splitter

Test hesabatı:

1. Qablaşdırma daxil ediləcək dəqiq dəyərlərlə test hesabatı.

Nümunə hesabatı: 1x12 mini 0.9mm plc splitter məlumat vərəqi

İşləyən dalğa uzunluğu (nm)	1260-1650	TƏKLİF	2024/11/30
P / n:	1x12-0.9-1.0M-OUT 1.0M-SCAPC	Günah:	21113000001
Lif növü	G657a2	Lif uzunluğu (m)	In≥1.0M / Out> 1.0M
Bağlayıcı tipi	Scipc	Paket ölçüsü (mm)	60x12x4
Saxlama temperaturu	-40 ~ + 85 ℃	İşləmə temperaturu	-40 ~ + 85 ℃

ltem	(DB)		PDL (DB)		Rl (db)
Dalğa uzunluğu (nm)	@ 1310	@ 1550	@ 1310	@ 1550	@ 1310	@ 1550
Xüsusi.	Max.12.50		Max.0.35		≥55
Port 1	12.43	12.38	0.14	0.07	Keçmək	Keçmək
Port 2	12.24	12.35	0.16	0.06	Keçmək	Keçmək
Port 3	12.22	12.20	0.12	0.07	Keçmək	Keçmək
Port 4	12.30	12.24	0.04	0.04	Keçmək	Keçmək
Port 5	12.24	12.25	0.11	0.05	Keçmək	Keçmək
Port 6	12.35	12.29	0.11	0.01	Keçmək	Keçmək
Port 7	12.42	12.44	0.21	0.11	Keçmək	Keçmək
Port 8	12.23	12.18	0.11	0.01	Keçmək	Keçmək
Port 9	12.27	12.19	0.21	0.10	Keçmək	Keçmək
Port 10	12.38	12.17	0.02	0.04	Keçmək	Keçmək
Port 11	12.29	12.21	0.11	0.06	Keçmək	Keçmək
Port 12	12.42	12.27	0.08	0.07	Keçmək	Keçmək
Giriş	Na				Na
Maksimum	12.43	12.44	0.21	0.11	N / a
Min.	12.22	12.18	0.04	0.01	N / a
Orta	12.30	12.29	0.13	0.05	Na
Vahidlik (≤0.8db)	0.21	0.27	Direktiv (DB)		> 55
