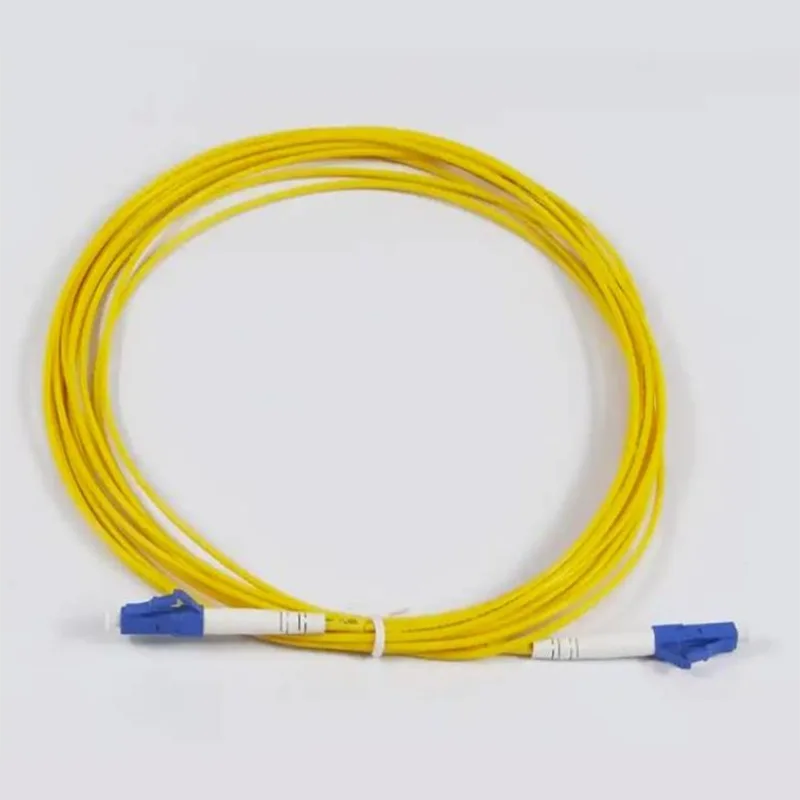

3 mm Dəyirmi Kabel LC/UPC- LC/UPC Yamaq Kordları

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Sorğu göndərin

Məhsul təsviri

TheOrientalfiber 3mm Dairəvi Kabel LC/UPC- LC/UPC Yamaq Kordlarıyüksək sıxlıqlı fiber optik yamaq mühitləri üçün vacib komponentlərdir. Jiangsu Xuben Photoelectric Technology qrupunun brendi olan Orientalfiber tərəfindən istehsal olunan bu yamaq şnurları 15.000 kvadrat metrlik istehsal bazasından və qabaqcıl istehsal proseslərindən faydalanır. Mənbə seçərəkOrientalfiber 3mm Dairəvi Kabel LC/UPC- LC/UPC Yamaq Kordları, şəbəkə mühəndisləri ISO9001 və ISO45001 sertifikatları ilə dəstəklənən məhsul alır və dünya üzrə kritik məlumat mərkəzlərində və telekommunikasiya mərkəzlərində etibarlı performansı təmin edir.

Texniki dizayn və siqnal bütövlüyü

Arxasındakı mühəndislikOrientalfiber 3mm Dairəvi Kabel LC/UPC- LC/UPC Yamaq Kordlarıyüksək dəqiqliyə və aşağı siqnal zəifləməsinə diqqət yetirir. G657A1 tək rejimli lifdən istifadə edərək, bu kabellər müasir kabel marşrutunun fiziki tələblərini yerinə yetirmək üçün nəzərdə tutulmuşdur.

Dəqiq Komponentlər və Quraşdırma Keyfiyyəti

LC/UPC Yüksək Dəqiqlikli Konnektorlar: Kiçik forma faktorlu LC konnektorları açarlarda və yamaq panellərində port sıxlığını artırmağa imkan verir. UPC (Ultra Physical Contact) cilası yüksək sürətli Ethernet tətbiqləri üçün standart olan ≥50dB geri qaytarma itkisini təmin edir.
3,0 mm LSZH Gödəkçə: 2,0 mm-lik daha incə alternativlərdən fərqli olaraq, 3 mm dairəvi kabel təkmilləşdirilmiş mexaniki qoruma təmin edir. Low Smoke Zero Halogen (LSZH) materialı daxili qurğular üçün təhlükəsizlik tələblərinə uyğunluğu təmin edir, xüsusən də yükseltici və üfüqi kabellərdə.
Seramik Yüksük Texnologiyası: Hər bir bağlayıcı 800-dən çox cütləşmə dövrü ərzində dəqiq hizalanmasını təmin edən yüksək dərəcəli keramika yüksükə malikdir.
Bükülmə həssaslığı: Minimal əyilmə radiusu ≥20 mm olan bu şnurlar tıxaclı server raflarında sıx künclərdən keçərkən belə siqnal bütövlüyünü qoruyur.

Çox yönlü sənaye proqramları

-nin tətbiqiOrientalfiber 3mm Dairəvi Kabel LC/UPC- LC/UPC Yamaq Kordlarıbir çox sektorları əhatə edərək yüksək bant genişliyi olan xidmətlər üçün tələb olunan sabit fiziki təbəqəni təmin edir.

Müəssisə Məlumat Mərkəzləri və Ethernet Sistemləri

Şəbəkənin əsas hissəsində bu yamaq şnurları yüksək sürətli ötürücüləri paylayıcı çərçivələrə birləşdirir. Sarı LSZH gödəkçəsi bir rejimli lif bağlantıları üçün aydın identifikasiya təmin edərək, daha asan texniki xidmət və problemlərin aradan qaldırılmasını asanlaşdırır.

FTTH və Genişzolaqlı İnfrastruktur

Fiber-to-the-Home (FTTH) yerləşdirmələri üçün əsas seçim olaraq, 3 mm kabelin davamlılığı onu optik şəbəkə terminalı (ONT) və paylama qutusu arasındakı əlaqə üçün uyğun edir. O, son istifadəçilərə video, məlumat və səs xidmətlərinin qüsursuz çatdırılmasını dəstəkləyir.

Sənaye və Nəqliyyat Əlaqəsi

Standart İT-dən başqa, Orientalfiber məhsulları elektrik enerjisi şəbəkələrinə və dəmir yolu tranzit rabitə sistemlərinə inteqrasiya olunur. Möhkəm konstruksiyasıOrientalfiber 3mm Dairəvi Kabel LC/UPC- LC/UPC Yamaq Kordlarısənaye ön uç bağlantılarında olan vibrasiyalara və ətraf mühitin dəyişmələrinə tab gətirə bilmələrini təmin edir.

Tez-tez verilən suallar (FAQ)

Nə are bu LC/UPC yamaq kordları üçün 3 mm diametrin əsas üstünlükləri?

3 mm diametr, daha incə yamaq kordları ilə müqayisədə üstün dartılma gücü və əzilmə müqaviməti təklif edir. Bu edirOrientalfiber 3mm Dairəvi Kabel LC/UPC- LC/UPC Yamaq Kordlarıkabelin daha çox fiziki işləməyə məruz qala biləcəyi magistral və üfüqi kabellər üçün daha uyğundur.

LC/UPC konnektoru yüksək sürətli məlumat ötürülməsini dəstəkləyirmi?
Bəli. LC/UPC birləşdiricisi tək rejimli lif tətbiqləri üçün sənaye standartıdır. ≥50dB qaytarma itkisi və aşağı daxiletmə itkisi ilə o, 10G, 40G və 100G Ethernet tətbiqləri ilə tam uyğun gəlir.

Bu kabellər geniş temperatur dalğalanmaları olan mühitlərdə istifadə edilə bilərmi?
TheOrientalfiber 3mm Dairəvi Kabel LC/UPC- LC/UPC Yamaq Kordları-25°C ilə +65°C arasında işləmək üçün qiymətləndirilib ki, bu da onları həm iqlimə nəzarət edilən məlumat mərkəzləri, həm də temperləşdirilməyən telekommunikasiya korpusları üçün etibarlı edir.

Bu yamaq şnurları zavodda sınaqdan keçirilibmi?
Bəli, hər bir vahid 100% zavodda dayandırılıb və müştəriyə çatdırılmazdan əvvəl müəyyən edilmiş optik və mexaniki standartlara cavab verdiyinə əmin olmaq üçün ciddi sınaqdan keçirilir.

Ərizə:

● Məlumat mərkəzləri

● Ethernet proqramları

● FTTH proqramları

● Magistral, horizontal və yükseltici tətbiqlər

● Video, məlumat və səs xidmətləri

● Test avadanlığı tətbiqləri

Xüsusiyyətlər:

● Yüksək dəqiqlikli birləşdirici

● UPC&APC üz cilası

● SC, LC, hamısı tək lifli birləşdirici

● Fərdi uzunluq mövcuddur

● 100% zavod dayandırılıb və sınaqdan keçirilib

● ROHS Uyğundur

Texniki Spesifikasiya:

Konstruksiyalar	Vahid	Təsvirlər
Fiber rejimi		Tək rejim: ITU-T G657A1
Lif sayı		Simpleks
Dalğa uzunluğu	nm	1310/1550
Daxiletmə itkisi	dB	≤0,30
Qaytarma itkisi	dB	≥50 (UPC)
Sıx tampon lifinin diametri	um	900
Sıx Tampon Lif Rəngi		Ağ
Kabel Gödəkçə Rəngi		Sarı
Kabel gödəkçəsi materialı		LSZH
Kabel diametri	mm	Φ3,0 ±0,20
Uzunluq	m	3,0 +0,1/-0
Bağlayıcı növü		LC/UPC (Mavi)
Uç üz cilası		UPC
Qıvrım materialı		Keramika
Bağlantının təkrarlanması		> 800 dəfə
Minimal əyilmə radiusu	mm	≥20
Fiber/kabel saxlama görüşü	N	50N±2N, 5N/s 120s müddətində
İşləmə temperaturu	℃	-25℃ ~ +65 ℃
Saxlama temperaturu	℃	-25℃ ~ +65 ℃

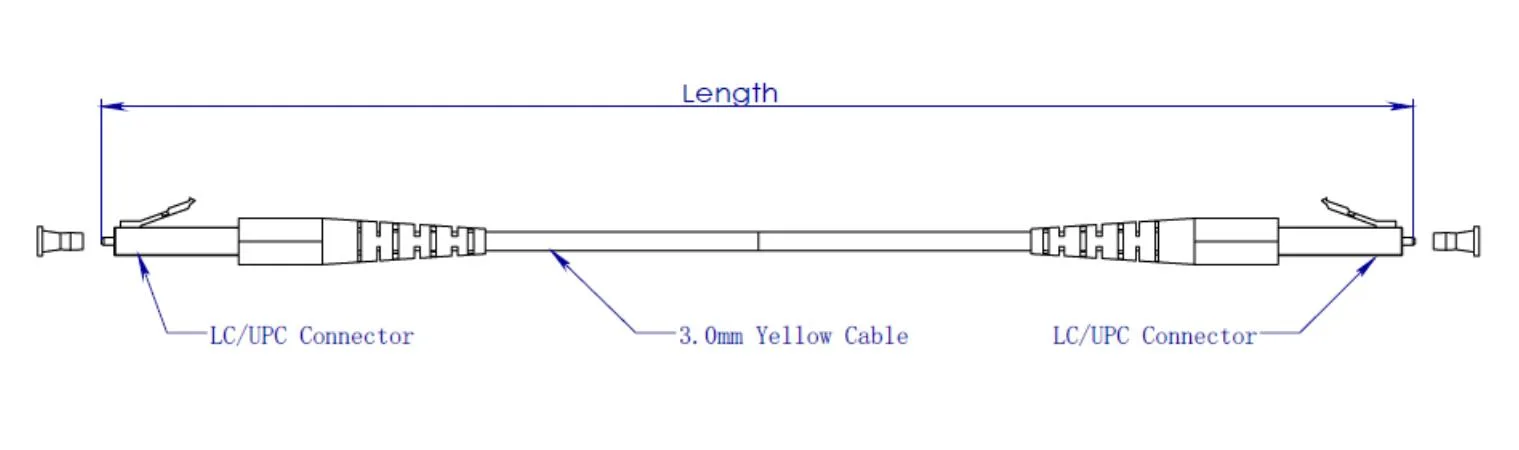

Ölçü rəsm:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

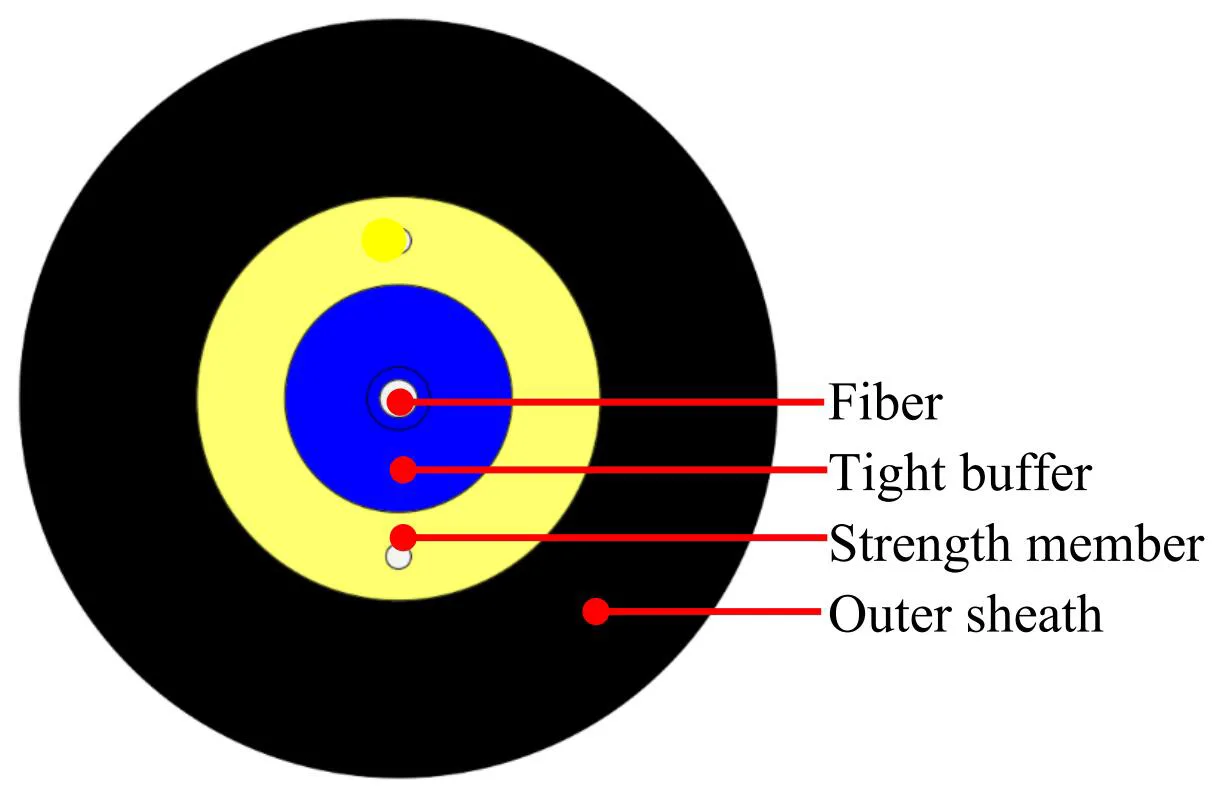

Kabel tikintisi:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Əşyalar		Spesifikasiyalar
Sıx tampon lifi	Lif sayı	1
	Lif növü	G.657A1
	Fiber Rəngi	Mavi
	Material	LSZH
	Diametri	Φ0,9 ± 0,05 mm
	Sıx bufer Rəngi	Ağ
Güc üzvü	Material	Polyester iplik
Xarici qabıq	Material	LSZH
	Diametri	Φ3.0 ± 0.2 mm
	Xarici örtük Rəngi	Sarı
Mürəkkəb işarəsi	Rəng	Qara

Lif Xüsusiyyətləri:

Kabel lifinin (hazır kabelin lifi) bütün xüsusiyyətləri, ən azı, ITU-T G.657A1 Tövsiyəsinə uyğun olmalıdır və aşağıdakı kimi olmalıdır.

Maddə	Spesifikasiya
Lif növü	Tək rejim
Fiber material	Doped silisium
Zəifləmə əmsalı @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelin kəsilməsi dalğa uzunluğu	≤ 1260 nm
Sıfır dispersiya dalğa uzunluğu	1300 ~ 1324 nm
Sıfır dispersiya yamacı	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Xromatik dispersiya @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Rejim sahəsinin diametri @ 1310 nm	8.8±0.4um
Core / Clad konsentriklik xətası	≤ 0,5 um
Kaplama diametri	125,0 ± 0,7 um
Üzlüklərin qeyri-dairəviliyi	≤5%
İlkin örtük diametri	242 ± 7 um
Konsentriklik İlkin Kaplama / Kaplama	≤10 µm
Kaplamanın qeyri-dairəviliyi	≤0,7%
Kabel əyilmə itkisi ilə zəifləmə 1 döngə 1 radius 10mm 10 döngə 1 radius 15 mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
