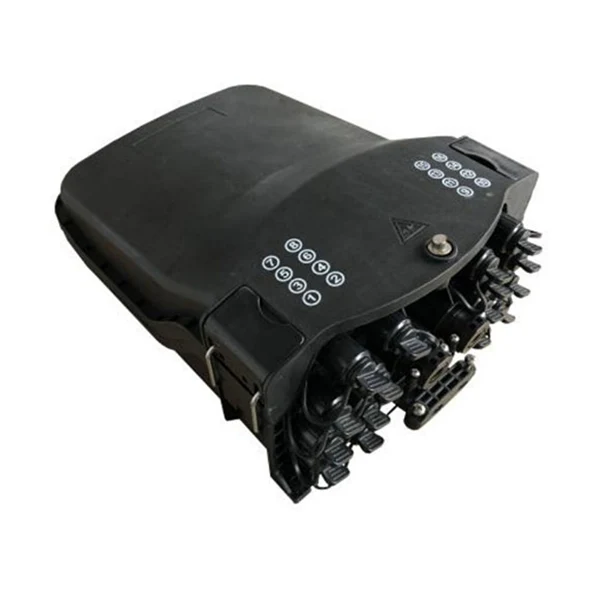

48 Fiber Core Əvvəlcədən birləşdirilmiş Fiber Optik Kabel Paylama Qutusu

Orientalfiber tərəfindən 48 Fiber Core Əvvəlcədən birləşdirilmiş Fiber Optik Kabel Paylama Qutusu FTTX şəbəkə yerləşdirmələrini asanlaşdırmaq üçün nəzərdə tutulmuş peşəkar səviyyəli həlldir. Jiangsu Xuben Photoelectric Technology Co., Ltd-nin qabaqcıl məhsulu olaraq, bu paylama qutusu liflərin birləşdirilməsini, parçalanmasını və terminal bağlantısını tək, yüksək dayanıqlı bir korpusa birləşdirir.

Sorğu göndərin

Məhsul təsviri

48 nüvəli Əvvəlcədən birləşdirilmiş Fiber Optik Kabel Paylama Qutusu xüsusi olaraq açıq hava telekommunikasiya mühəndisliyi ssenariləri üçün nəzərdə tutulmuşdur. Çin istehsalçısı Orientalfiber-in mühəndislik standartlarına uyğun olaraq hazırlanmış, əsas diqqəti struktur etibarlılığına və uzunmüddətli əməliyyat sabitliyinə yönəldir. Məhsulun korpusu suya, toza və qocalmaya qarşı möhkəm müqavimət göstərən yüksək güclü PP və ya PC+ABS materiallarından hazırlanmışdır. IP65 mühafizə dərəcəsi ilə o, mürəkkəb və tələbkar mühitlərdə belə daxili fiber optik birləşmələrin sabitliyini təmin edir. Daxili struktur lif əyilmə radiusunun effektiv idarə edilməsini və nizamlı kabel marşrutunu asanlaşdırmaq üçün optimallaşdırılmışdır; o, əvvəlcədən birləşdirilmiş adapterlərə malikdir və müxtəlif qoşma qabı konfiqurasiyalarını dəstəkləyir, bununla da quraşdırma səmərəliliyini artırır və texniki xidmət prosedurlarını sadələşdirir. Dirək montajı, havadan yerləşdirmə və divara montaj daxil olmaqla bir çox quraşdırma metodlarını dəstəkləyən bu paylama qutusu FTTH tətbiqləri və geniş çeşidli açıq fiber optik şəbəkə yerləşdirmə tələbləri üçün idealdır.

Mühəndislik spesifikasiyalar və material bütövlüyü

Xarici telekommunikasiya infrastrukturu üçün materialın uzunömürlü olması vacibdir. TheŞərq lifi 48 Fiber Core Əvvəlcədən birləşdirilmiş Fiber Optik Kabel Paylama Qutusudeqradasiyaya uğramadan müxtəlif ekoloji stresslərə tab gətirmək üçün hazırlanmışdır.

Korpus Materialları: Üstün mexaniki qorunma üçün yüksək təsirə malik PP (Polipropilen) və ya PC+ABS (Polikarbonat və Akrilonitril Butadien Stirol) qarışıqlarından hazırlanmışdır.
Ətraf mühitə davamlılıq: Nəmə davamlı, suya davamlı, toz keçirməyən və qocalma əleyhinə olmaq üçün hazırlanmışdır.
Giriş Mühafizəsi: Qoruma səviyyəsi IP65-ə çatır, güclü yağış və ya yüksək rütubət şəraitində daxili komponentlərin quru və işlək qalmasını təmin edir.

Texniki Memarlıq və Bacarıqların İdarə Edilməsi

Daxili tərtibatı48 Fiber Core Əvvəlcədən birləşdirilmiş Fiber Optik Kabel Paylama Qutususiqnalın zəifləməsi və texniki xidmət yorğunluğunun qarşısını almaq üçün əyilmə radiusunun qorunmasına və mütəşəkkil kabel marşrutuna diqqət yetirir.

Giriş/Çıxış Konfiqurasiyası: 1 oval optik kabel giriş nöqtəsi və 2 budaq kabel girişi ilə çox yönlü magistral kabelin idarə edilməsini asanlaşdırır.
Adapter interfeysi: 16 əvvəlcədən qoşulmuş adapterlə təchiz olunub, bu da sahə quraşdırmaları və texniki işçi əmək xərcləri üçün tələb olunan vaxtı əhəmiyyətli dərəcədə azaldır.
Birləşdirmə Tablası Seçimləri: Fərqli birləşmə vərdişlərini və lif sıxlığını yerləşdirmək üçün iki fərqli növ birgə qablar mövcuddur.
Düşən kabel anbarı: 50 metrə qədər 5 mm dairəvi kabeli idarə edə bilən, FTTH yaşayış yerlərində səliqəliliyi saxlamaq üçün vacib olan isteğe bağlı kabel saxlama qabını yerləşdirmək üçün nəzərdə tutulmuşdur.

Çox yönlü yerləşdirmə ssenariləri

Şərq lifiolmasını təmin edir48 Fiber Core Əvvəlcədən birləşdirilmiş Fiber Optik Kabel Paylama Qutusubahalı dəyişikliklər tələb etməkdənsə, mövcud infrastruktura uyğunlaşır. Çoxsaylı montaj metodlarına dəstək müxtəlif ərazilərdə ardıcıl aparat istifadəsinə imkan verir:

Dirəkə quraşdırılmış: Kənd və ya kommunal dirəyə əsaslanan yerləşdirmələr üçün optimallaşdırılmışdır.
Antenada quraşdırılmış: Binalar arasındakı hava kabelləri üçün uyğundur.
Divara quraşdırılmış: Şəhər MDU-ları (Çox yaşayışlı vahidlər) və ya sənaye binalarının fasadları üçün nəzərdə tutulmuşdur.

Təsvir

Ən qabaqcıl FTTX şəbəkə paylayıcı qovşaq avadanlığı kimi əvvəlcədən birləşdirilmiş optik paylama qutusu FTTX şəbəkəsi üçün sürətli və etibarlı əlaqə, yaxşı qorunma və idarəetmə təmin edir.

Standartlar Uyğundur

48 fiber nüvəli əvvəlcədən birləşdirilmiş fiber optik kabel paylama qutusu aşağıdakı kimi standartlara uyğun olaraq dizayn edilmiş, istehsal edilmiş və sınaqdan keçirilmişdir:

ITU-T G.652	Xüsusiyyətlər tək rejimli optik lifdən
IEC 60794-1-1	Optik fiber kabellər-hissə 1-1: Ümumi spesifikasiya-Ümumi
IEC 60794-1-2	Optik fiber kabellər-hissə 1-2: Ümumi spesifikasiya-Əsas optik kabel testi prosedur

Spesifikasiyalar

Model: XB-16SX	Spesifikasiyalar	Qeyd

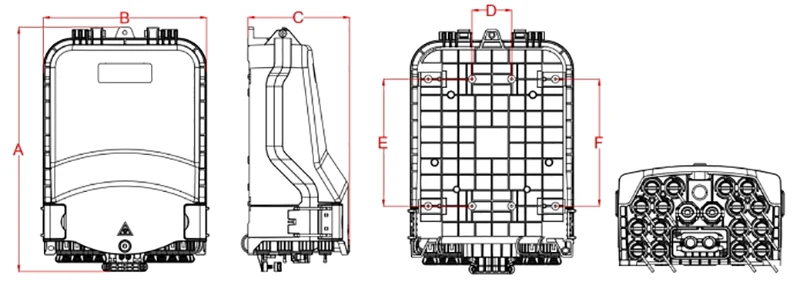

Xarici ölçü (mm)	319.3214133(ABC)
Quraşdırma deşik mövqeyi (mm)	52166166(DxExF)
Rəng	PANTONE 428C	Özelleştirilebilir
Ölçü və optik kabel dəliyinin miqdarı	1 oval optik kabel girişi, 2 filial optik kabel girişləri və 16 əvvəlcədən qoşulmuş adapterlər
Fusion tutum (Maks)	48	Tabla A ,12x4=48, 2 qat istiliklə büzülə bilən əlavə qoruyucu qol.
	64	Tabla B, 8x8=64, 1 qat istiliklə büzülə bilən əlavə qoruyucu qol.
	96	Tabla C, 8x12=96, 1 qat istiliklə büzülə bilən əlavə qoruyucu qol.
	96	Tabla D, E Tablet, 24x4=96, 2 qat istiliklə büzülə bilən əlavə qoruyucu qol.
Mikro PLC Splitter	1x2	Splitter ölçüsü: 60x7x4mm. A tipində və tipdə quraşdırıla bilər E birləşdirmə qabı, hər bir yapışdırma qabına 1 PC.
	1x4
	1x8
	1*16	Splitter ölçüsü: 60x12x4mm. A-1 tipində quraşdırıla bilər və tipli E-1 yapışdırma qabı, hər bir yapışdırma qabına 1 PC.
daxil ən böyük kabel diametri (mm)	ᴓ8~18
Maksimum filial çuxurunun ölçüsü (mm)	ᴓ16
IP müdafiə səviyyəsi	IP65
Yananlıq	HB(Ənənəvi)	uyğun olaraq fərdiləşdirilə bilər tələblər
Neytral duz sprey testi (NSS)	48 h	uyğun olaraq fərdiləşdirilə bilər tələblər
