Bütün Dielektrik Özünü dəstəkləyən ADSS Hava Fiber Optik Kabel

Bütün dielektrik özünü dəstəkləyən ADSS hava fiber optik kabeli boş boru təbəqəsinin bükülmə strukturunu qəbul edir və 250μm optik lif yüksək modullu materialdan hazırlanmış boş boruya örtülmüşdür və boş boru suya davamlı birləşmə ilə doldurulur. Boş boru (və doldurma ipi) kompakt kabel nüvəsi yaratmaq üçün qeyri-metal mərkəzi möhkəmləndirici nüvənin (FRP) ətrafında bükülür və kabel nüvəsinin boşluğu su maneə törədən yağla doldurulur. Kabel nüvəsi polietilen (PE) daxili qabığı ilə ekstrüde edilir, daha sonra möhkəmləndirilməsi üçün aramidlə örtülür və nəhayət, polietilen (PE) xarici örtük və ya elektrik izləmə (AT) xarici qabığı ilə ekstrüde edilir.

Sorğu göndərin

Məhsul təsviri

Mühəndislik Mükəmməlliyi və İstehsalat Fondu

istehsalıBütün Dielektrik Özünü dəstəkləyən ADSS Hava Fiber Optik Kabelsənətkarlıq ruhu üzərində cəmlənmişdir. Qrupumuz hər bir komponentin ciddi beynəlxalq standartlara cavab verməsini təmin edən qapalı/xarici kabelləri, ODN komponentlərini və şəbəkə avadanlığını əhatə edən dörd ixtisaslaşmış obyekti idarə edir.

Sertifikatlaşdırılmış Keyfiyyət: İstehsal proseslərimiz ardıcıl olaraq ISO9001 və ISO45001 sertifikatlarını əldə etmişdir.
Qlobal Tanınma: Orientalfiber məhsulları qlobal miqyasda telekommunikasiya operatorları və radio/televiziya sənayeləri tərəfindən geniş şəkildə istifadə olunur və bu, böyük miqyaslı mühəndislik layihələrində etibarlılığını sübut edir.

Əsas Texniki Quruluş

TheBütün Dielektrik Özünü dəstəkləyən ADSS Hava Fiber Optik Kabelmürəkkəb boş boru qatının bükülmə strukturundan istifadə edir. Bu dizayn 250μm optik liflərin xüsusi suya davamlı birləşmə ilə doldurulmuş yüksək modullu borular içərisində qorunmasını təmin edir.

Güc Üzvü: Qeyri-metal FRP (Fiber Güclü Plastik) mərkəzi nüvəsi elektromaqnit induksiyasının qarşısını alır.
Su Bloklanması: Kabel nüvəsi nəmin daxil olmasının qarşısını almaq üçün suyun qarşısını alan yağla doldurulur.
Möhkəmləndirmə: Uzun məsafəli hava qurğuları üçün lazımi gərginliyi təmin etmək üçün yüksək möhkəmlikli aramid iplər tətbiq olunur.
Xarici Mühafizə: Elektrik sahəsinin intensivliyindən asılı olaraq, biz ya Polietilen (PE) və ya Anti-izləmə (AT) xarici örtük təmin edirik.

Satınalma Perspektivi: Bağlantı Problemlərinin Həlli

1. Live-Line Quraşdırma və Səmərəlilik

Şəbəkənin yerləşdirilməsi üçün əsas ağrı nöqtəsi elektrik kəsilməsinin qiymətidir. TheBütün Dielektrik Özünü dəstəkləyən ADSS Hava Fiber Optik Kabel-dənŞərq lifielektrik enerjisi kəsilmədən quraşdırıla bilər ki, bu da kommunal xidmət göstərənlər üçün əməliyyat fasilələrini və əmək xərclərini əhəmiyyətli dərəcədə azaldır.

2. Ətraf mühitə davamlılıq və mexaniki qüvvət

1000 m-dən çox olan maksimum aralıq qabiliyyəti ilə bu kabel ağır buz yüklərinə və yüksək külək sürətinə tab gətirmək üçün nəzərdə tutulmuşdur. Onun yüngül konstruksiyası mövcud qüllələrə və dayaqlara mexaniki yükü azaldır, elektrik xəttinin konstruktiv bütövlüyünün toxunulmaz qalmasını təmin edir.

3. Yüksək gərginlikli uyğunluq və uzunömürlülük

TheBütün Dielektrik Özünü dəstəkləyən ADSS Hava Fiber Optik Kabelyüksək gərginlikli mühitlər üçün xüsusi olaraq hazırlanmışdır. 110kV və 220kV-lik xətlər üçün AT (Anti-izləmə) qabığımızın istifadəsi 30 ildən çox dizayn ömrünü dəstəkləyən elektrik aşınmasının qarşısını alır.

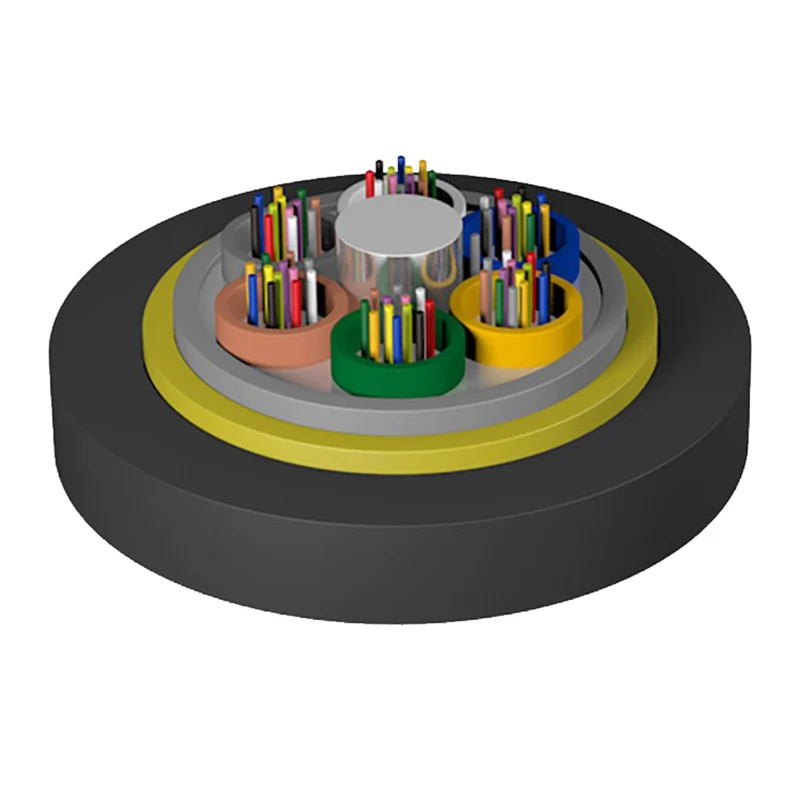

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Texniki Parametrlər

Ref. Xarici diametri (mm)	Ref. Çəki (kq/km)		Tövsiyə. Gündəlik Maks. İş gərginliyi (kN)	Maksimum icazə verilən iş gərginliyi (kN)	Qırılma Gücü (kN)	Güclü Üzv CSA (mm2)	Elastiklik Modulu (kN/mm2)	İstilik genişlənmə əmsalı ×10-6/K	Uyğun Aralıq (NESC Standartı, m)
Ref. Xarici diametri (mm)	PE qabığı	AT Sheath	Tövsiyə. Gündəlik Maks. İş gərginliyi (kN)	Maksimum icazə verilən iş gərginliyi (kN)	Qırılma Gücü (kN)	Güclü Üzv CSA (mm2)	Elastiklik Modulu (kN/mm2)	İstilik genişlənmə əmsalı ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Saxlama/İşləmə temperaturu: -40℃-+70℃

Optik Xüsusiyyətlər

Fiber optik növü	（+20℃）				bant genişliyi		ədədi diyafram	Optik kabelin dalğa uzunluğunu kəsin
Fiber optik növü	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	ədədi diyafram	Optik kabelin dalğa uzunluğunu kəsin
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62.5/125µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Qeyd:

a. Cədvəldə ADSS kabellərinin yalnız bir hissəsi verilmişdir, digər aralıqlı ADSS kabelləri satış işçiləri üçün sorğu forması ola bilər.

b. Cədvəldəki spesifikasiyalar hündürlük fərqi olmaması və quraşdırmanın 1% sallanması şərti ilə alınır

c. Liflərin sayı 2-dən 72-ə qədərdir, liflərin identifikasiyası milli standarta uyğundur

Tətbiq: Özünü dəstəkləyən antenna

Əsas Xüsusiyyətlər və Performans

Optimal Ölçülər: Kiçik kabel diametrləri külək və buz kimi ətraf mühit amillərinin təsirini azaldır.

Üstün Dartma Xüsusiyyətləri: Aramid ipliklərinin dəqiq miqdarı xüsusi aralıq tələblərinə cavab vermək üçün hər bir layihə üçün hesablanır.

Uyğunluq: ADSS kabelimiz IEEE 1222 və IEC 60794-1 standartlarına tam uyğundur.

İstilik Sabitliyi: Geniş işləmə temperaturlarında əla performans saxlayır.

Strateji Tətbiqlər

Bütün Dielektrik Özünü dəstəkləyən ADSS Hava Fiber Optik Kabel aşağıdakılar üçün üstünlük verilən seçimdir:

Telekommunikasiya: Daşıyıcı dərəcəli magistral xətlər və yerli şəbəkə məlumat ötürülməsi.

Enerji kommunal xidmətlər: Müxtəlif səviyyəli yüksək gərginlikli ötürücü xətlər (10kV-dan 220kV-a qədər).

Sənaye İnfrastrukturu: Elektrik enerjisi, dəmir yolu tranziti və magistral yollarda ön uç bağlantıları.

Tez-tez verilən suallar (FAQ)

S: Müxtəlif gərginlik səviyyələri üçün xarici örtük materialı necə müəyyən edilir?

A: 10kV və 35kV elektrik xətləri üçün adətən Polietilen (PE) örtük istifadə olunur. 110kV və 220kV xətlər üçün asma nöqtədə elektrik sahəsinin gücünü hesablayırıq və deqradasiyanın qarşısını almaq üçün AT (Anti-izləmə) xarici qabığından istifadə edirik.

S: Orientalfiber ADSS kabellərinin maksimum yayılma qabiliyyəti nədir?

A: Aralıqlar layihə tələblərinə görə fərqlənsə də, Bütün Dielektrik Özünü dəstəkləyən ADSS Hava Fiber Optik Kabel 1000 m-dən çox məsafələr üçün dizayn edilə bilər.

S: Bu kabel mövcud elektrik qüllələrində istifadə edilə bilərmi?

A: Bəli. Yüngül və qeyri-metal olduğundan, əhəmiyyətli çəki əlavə etmədən mövcud enerji paylama və ötürmə infrastrukturuna kommunikasiya imkanları əlavə etmək üçün idealdır.
