Şəkil 8 Fiber Optik Kabel

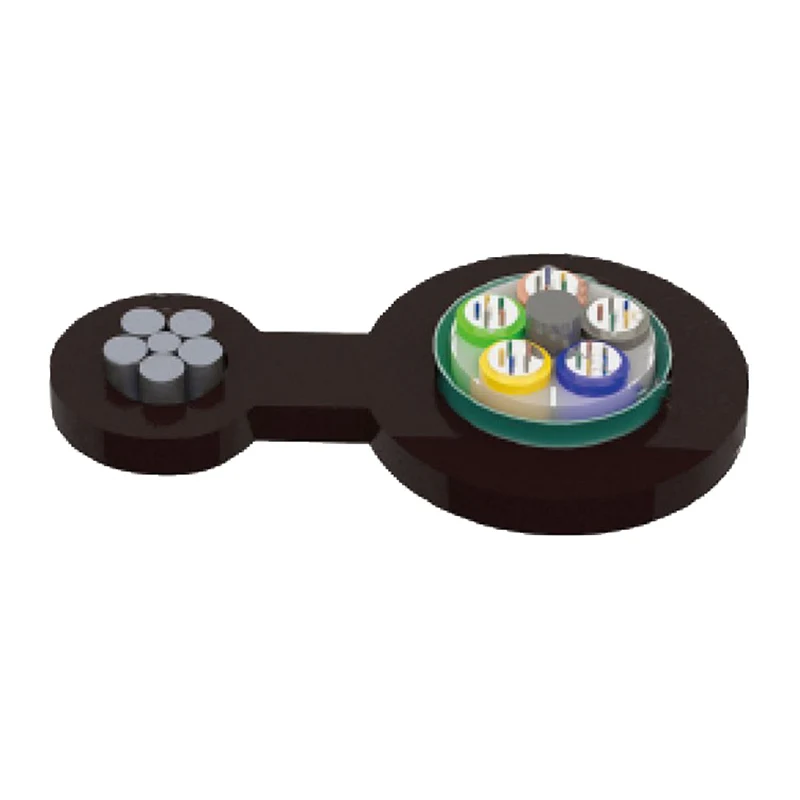

Şəkil 8 fiber optik kabelinin quruluşu 250 mkm optik lifi yüksək modul materialdan hazırlanmış boş bir boruya qoymaqdır və boş boru suya davamlı birləşmə ilə doldurulur. Kabelin mərkəzi metal gücləndirici nüvəsidir və boş boru (və doldurma ipi) kompakt dairəvi kabel nüvəsi yaratmaq üçün mərkəzi gücləndirici nüvənin ətrafında bükülmüşdür. Kabel nüvəsi uzununa plastik örtüklü alüminium lent (APL) bir təbəqə ilə bükülmüş və 8 formalı polietilen qabığına polad tel ipləri ilə birləşdirilmişdir.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyət

Kürülmüş polad teldə öz-özünə dəstəkləyən yerüstü yatağı asanlaşdıran və quraşdırma xərclərini azaldır.

Yaxşı mexaniki və temperatur performansı

Boş boru materialı yaxşı hidroliz müqaviməti və yüksək gücü var

Xüsusi boru doldurma birləşməsi lifin kritik bir qorunmasını təmin edir

Kabelin su keçirilməsini təmin etmək üçün aşağıdakı tədbirlər görülür:

Mərkəzi Güclü üzv olaraq istifadə olunan məftillər

-Yaxşı boru doldurma, birləşmə

-100% kabel əsas doldurma

-App Nəm maneəsi

Standartlar

Gytc8a kabeli Standard Yd / T 1155, eləcə də IEC 60794-1 ilə də uyğun gəlir.

Quruluş

1. qapalı tellər

2. Pe chath

3. Lif

4. Boru doldurma birləşməsi

5. Boş boru

6. Kabel doldurma birləşməsi

7. Mərkəzi Güclü Üzvü

8. APL

9. Pe qabığı

Figure 8 Fiber Optic Cable

Texniki parametrlər

Kabel növü (2 liflə artdı)	Lopu	Borular	Doldurucular	Kabel çəkisi (ref) (kq / km)	Təyərlilik Uzun / qısa müddətli (N)	Əzmək müqavimət Uzun / qısa müddətli (N / 100mm)	Əyilmə radiusu Statik / dinamik (mm)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	Messenger tel polad telin diametrinə görə	300/1000	10D / 20D
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
Gytc8a-20 ~ 24xn	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
Gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
Gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
Gytc8a-50 ~ 60xn	50 ~ 60	5	0	172

Saxlama / Əməliyyat temperaturu: -40 ℃ - + 70 ℃

Optik xüsusiyyətlər

Lif növü	Attenasiya (+ 20 ℃)				Bant genişliyi		Rumiction	Kabel kəsmə dalğa uzunluğu λcc
Lif növü	@ 850nm	@ 1300nm	@ 1310nm	@ 1550nm	@ 850nm	@ 1300nm	Rumiction	Kabel kəsmə dalğa uzunluğu λcc
G.652	------	------	≤0.36db / km	≤0.22DB / km	------	------	------	≤1260nm
G.655	------	------	≤0.40db / km	≤0.23db / km	------	------	------	≤1450nm
50/11μm	≤3.3db / km	≤1.2db / km	------	------	≥500mhz · km	≥500mhz · km	0.200 ± 0.015 onsuz da	------
62.5 / 125μm	≤3.5db / km	≤1.2db / km	------	------	≥200mhz · km	≥500mhz · km	0.275 ± 0.015 onsuz da	------
