Daxili Lent Fiber Optik Kabel

Orientalfiber tam fiber optik şəbəkə həlli kimi yüksək keyfiyyətli Daxili Lent Fiber Optik Kabel təmin edir. Bu kabel yüksək inteqrasiya, sabit siqnal ötürülməsi və asan quraşdırma ilə ötürmə mühiti kimi fiber optik lenti qəbul edir. O, daxili paylama, avadanlıqların qarşılıqlı əlaqəsi və rabitə sistemlərində geniş istifadə olunur.

Sorğu göndərin

Məhsul təsviri

Daxili Lent Fiber Optik Kabel optik ötürmə mühiti kimi fiber optik lentdən istifadə edir. Fiber optik lent yüksək modullu materialdan hazırlanmış boş boruya daxil edilir və sonra aramid möhkəmləndirici təbəqə ilə örtülür. Ən xarici təbəqə polivinilxlorid (PVC) örtüyü ilə ekstrüde edilir. Bu struktur dizayn daxili mühitlərdə etibarlı performans və rahat əməliyyat təmin edir.

Əsas Xüsusiyyətlər

Yüksək inteqrasiya olunmuş lif lent dizaynıFiber lent quruluşu yığcam formada yüksək lif sıxlığına imkan verir, idarəetmə və quraşdırmanı asanlaşdırır. O, yüksək sıxlıqlı naqil ssenariləri üçün uyğun olan MT/MTP konnektorları ilə səmərəli əlaqəni dəstəkləyir.

Əla dartılma gücü Aramid möhkəmləndirmə ilə təchiz edilmiş kabel tikinti və istifadə zamanı xarici qüvvələrə tab gətirmək üçün güclü dartılma müqavimətini təmin edərək siqnalın dayanıqlığını təmin edir.
Davamlı xarici material Xarici örtük korroziyaya davamlıdır, suya davamlıdır, ultrabənövşəyi şüalara davamlıdır, alov gecikdirir və ekoloji cəhətdən təmizdir. O, daxili təhlükəsizlik tələblərinə cavab verir və müxtəlif iş mühitlərinə uyğunlaşır.
Asan quraşdırma və qulluq Kabel yaxşı əyilmə performansı ilə çevikdir, kabel lövhələri və borular kimi dar məkanlarda asanlıqla idarə olunur. Sürətli tikinti və birləşməni asanlaşdıran sürtkü yağı tələb etmir.

Texniki Spesifikasiyalar

Parametr	Spesifikasiya
Lif növü	Tək rejimli (G.652D/G.657A1) / Çox rejimli (50/125μm, 62.5/125μm)
Əsas sayı	4, 6, 8, 12, 24 nüvələr (özəlləşdirilə bilər)
Kabel quruluşu	Boş boruda lent lifi + aramid armatur + PVC örtük
Xarici diametri	Fərdiləşdirilə bilən (adətən 3,0-6,0 mm)
Zəifləmə	1310nm-də ≤0,36 dB/km; 1550nm-də ≤0,22 dB/km (tək rejimli)
Dartma Gücü	Qısamüddətli: ≥1500N; Uzunmüddətli: ≥600N
Bükülmə radiusu	Statik: ≥10 × kabel diametri; Dinamik: ≥20× kabel diametri
İşləmə temperaturu	-20°C ilə +60°C arasında
Qapaq materialı	PVC (az tüstüsüz halogensiz isteğe bağlı)
Uyğunluq	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Tətbiqlər

Daxili kabel paylanması Məlumat mərkəzlərində, ofis binalarında, ticarət mərkəzlərində və yaşayış məntəqələrində üfüqi və şaquli naqillər üçün istifadə olunur, şəbəkə daxilində effektiv siqnal ötürülməsini təmin edir.
Alətlər və rabitə avadanlığı arasında qarşılıqlı əlaqə Sabit və yüksək sürətli məlumat ötürülməsini təmin edən serverləri, açarları, marşrutlaşdırıcıları və digər kommunikasiya cihazlarını birləşdirmək üçün yamaq kordları və ya keçid kabelləri kimi xidmət edir.
Sənaye və xüsusi ssenarilər Etibarlı performansa malik sərt sənaye mühitlərinə uyğunlaşaraq, elektrik sistemlərində, dəmir yolu tranzitində və magistral yol mühəndisliyində ön uç əlaqə ehtiyacları üçün tətbiq olunur.

Üstünlüklər

Yüksək etibarlılıq Optimallaşdırılmış struktur və yüksək keyfiyyətli materiallar müxtəlif layihələrin ciddi tələblərinə cavab verən sabit siqnal ötürülməsini və uzun xidmət müddətini təmin edir.
Xərc baxımından səmərəli Yüksək inteqrasiya kabellərin sayını və quraşdırma vaxtını azaldır, ümumi layihə xərclərini azaldır. Fərdiləşdirilə bilən spesifikasiyalar müxtəlif tətbiqlər üçün uyğunlaşdırılmış həllər əldə etməyə imkan verir.
Hərtərəfli keyfiyyətə nəzarət Jiangsu Xuben Photoelectric Technology Co., Ltd. ISO9001 keyfiyyət idarəetmə standartlarına ciddi şəkildə əməl edir. Hər bir Daxili Lent Fiber Optik Kabel ardıcıl performans və etibarlılığı təmin etmək üçün ciddi sınaqdan keçir.

Xüsusiyyətlər

Yüksək inteqrasiya olunmuş lif lent dizaynı

Aramid armatur elementi kabelə əla dartılma gücü verir

Xarici material korroziyaya davamlıdır, suya davamlıdır, ultrabənövşəyi şüalara davamlıdır, alov gecikdirir və ekoloji cəhətdən təmizdir.

Tətbiqlər

Daxili kabel paylanması

Alətlər, rabitə avadanlıqları arasında əlaqə

Standartlar

Standart YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 və s.

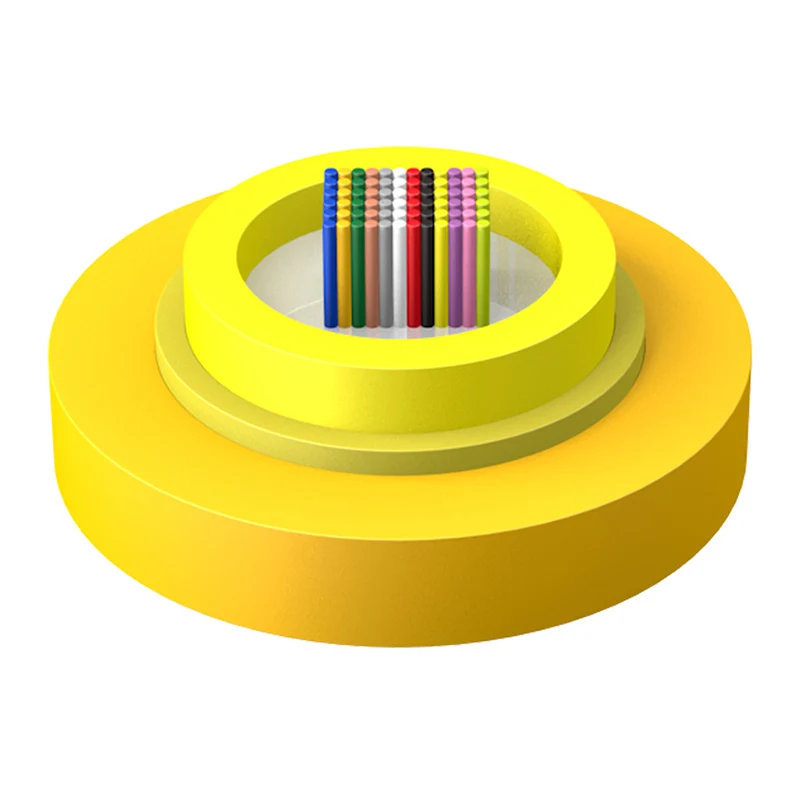

Struktur Rəsm

1. Fiber lent

2. Boş boru

3. Aramid ipliyi

4. Gödəkçə

Indoor Ribbon Fiber Optic Cable

Texniki Parametrlər

Kabel modeli	Lif sayı	Kabel çəkisi (Ref) (kq/km)	Dartma Gücü Uzun/Qısa müddətli	Əzilmə Müqaviməti Uzun/Qısa müddətli (N/100mm)	Bükülmə radiusu Dinamik/Statik (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12.5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12.5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12.5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12.5D

Optik Xüsusiyyətlər

Lif növü	Zəifləmə				OFL	Effektiv rejim bant genişliyi	10 Gbit/s Ethernet Link Uzunluğu	Minimum əyilmə radiusu
Vəziyyət	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Vəziyyət	Tipik Dəyər	Maksimum dəyər	Tipik Dəyər	Maksimum dəyər	850/1300nm	850nm	850nm	/
Vahid	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
