Çox məqsədli paylama fiber optik kabel (≥24f)

Çox məqsədli paylama fiber optik kabel (≥24f) çox nüvəli alt bölmələrdən (φ900μm sıx buferli optik lif, aramid möhkəmləndirmə elementləri), metallaşdırılmış mərkəzi möhkəmləndirmə nüvəsi, bir kabel nüvəsi və polivinil xlorid (PVC) və ya aşağı tüstü sıfır-halogen materialını yaratmaq üçün optik kabel alt bölmələrindən istifadə edir (LSZH, aşağı tüstən, halogensiz, alov gecikdirici) qabarda kənarda ekstrüdd edilir.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyət

Qapalı olmayan qeyri-metal gücü üzv quruluşu kabelin daha böyük gərginlik gücünü təmin edir

Sıx bufer lifində əla alovu gerçək performans var

Güc üzvü kimi Aramid iplik kabelin əla gərginlik gücünə malikdir

Xarici material korroziyaya davamlı, suya davamlı, UV-ə davamlı, alov gecikdirici və ekoloji cəhətdən təmizdir.

Proqramlar

Məqsədli kabel paylanması

Bir binada onurğa paylama kabeli

Çox optik lif patchcord

Standartlar

YD / T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/16 / 21 və s. Standartlarına cavab verin. LSZH məhsulları IEC60332-1 və ya IEC60332-3C ilə tanış olmaq üçün müxtəlif materiallardan istifadə edir.

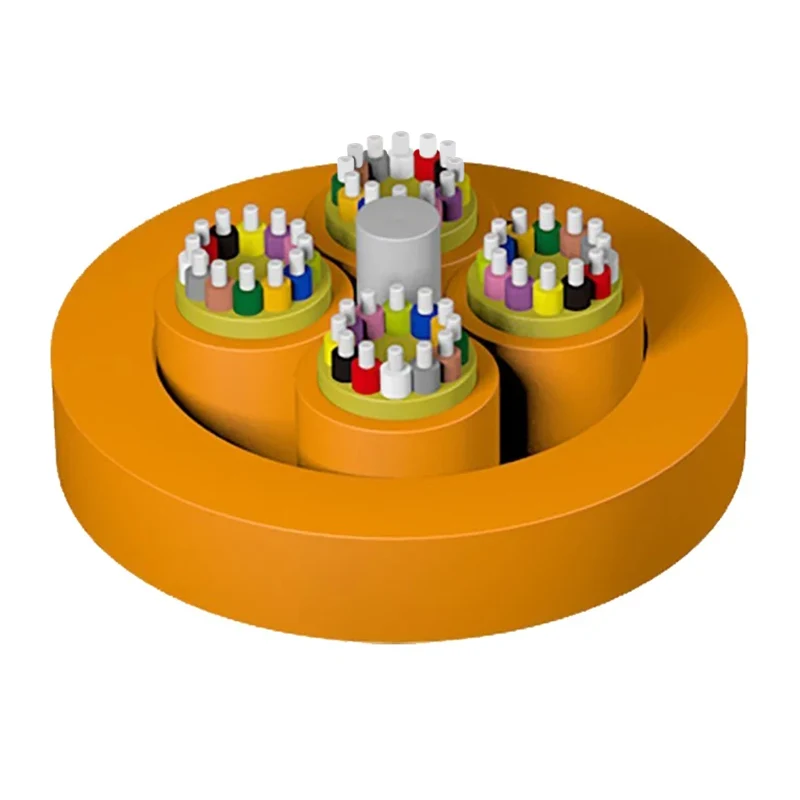

Quruluş

1. Lif

2. sub-vahid

3. Aramid iplik

4. Mərkəzi Güclü Üzvü

5. gödəkçə

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Texniki parametrlər

Kabel modeli	Kabel diametri (ref) (mm)	Kabel çəkisi (ref) (kq / km)		Təyərlilik Uzun / qısa müddətli (N)	Əzmək müqavimət Uzun / qısa müddətli (N / 100mm)	Əyilmə radiusu Dinamik / statik (mm)
Kabel modeli	Kabel diametri (ref) (mm)	Pvc gödəkçə	Lszh gödəkçəsi	Təyərlilik Uzun / qısa müddətli (N)	Əzmək müqavimət Uzun / qısa müddətli (N / 100mm)	Əyilmə radiusu Dinamik / statik (mm)
24	12.3 ± 0,5	117	124	200/660	300/1000	20d / 10d
36	14.5 ± 0.5	171	180	200/660	300/1000	20d / 10d
48	14.8 ± 0.5	161	170	400/1320	300/1000	20d / 10d
72	17.5 ± 0.5	244	254	400/1320	300/1000	20d / 10d
96	20.7 ± 0,5	351	366	400/1320	300/1000	20d / 10d
144	24.8 ± 0.5	443	451	400/1320	300/1000	20d / 10d

Optik xüsusiyyətlər

Lif növü	Böhran				Oper	Effektiv rejimi bant genişliyi	10 Gbit / s Ethernet bağlantısı uzunluğu	Minimum əyilmə radiusu
Şərt	1310/1550nm		850 / 1300nm		850 / 1300nm	850nm	850nm	/
Tipik dəyər	Maksimal dəyər	Tipik dəyər	Maksimal dəyər		850 / 1300nm	850nm	850nm	/
Vahidi	db / km	db / km	db / km	db / km	Mhz.km	Mhz.km	m	mm
G652D	0.36 / 0.22	0.5 / 0.4	------	------	------	------	------	16
G657A1	0.36 / 0.22	0.5 / 0.4	------	------	------	------	------	10
G657a2	0.36 / 0.22	0.5 / 0.4	------	------	------	------	------	7.5
50/125	------	------	3.0 / 1.0	3.5 / 1.5	≥500 / 500	------	------	30
62.5 / 125	------	------	3.0 / 1.0	3.5 / 1.5	≥200 / 500	------	------	30
Om3	------	------	3.0 / 1.0	3.5 / 1.5	≥1500 / 500	≥2000	≤300	30
Om4	------	------	3.0 / 1.0	3.5 / 1.5	≥3500 / 500	≥4700	≤550	30

Nəqliyyat / Anbar / Əməliyyat temperaturu: -20 ℃ - + 60 ℃, quraşdırma istiliyi: -5 ℃ - + 50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
