Təcrübəsiz hava nəqliyyat vasitəsi fiber optikasını necə quraşdırmaq olar?

Quraşdırma tədbirləri

1. Fiber optik disk qurğusu, fiber optik disk outlet nozzle, pervaneldən mümkün qədər uzaq olmalıdır, ancaq təyyarə çəkisinə əlavə diqqət yetirmək lazımdır. Təyyarənin ağırlıq mərkəzində əlavə diqqət yetirilməlidir.

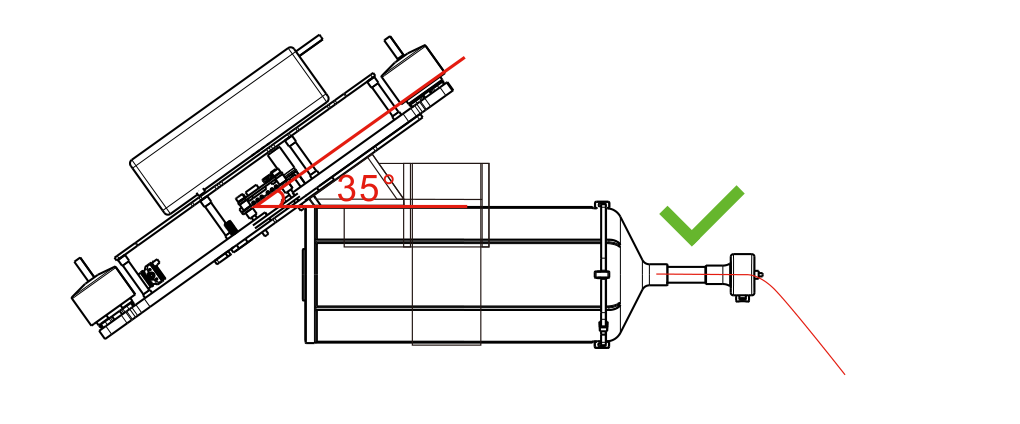

1. Fiber optik diskin quraşdırılması təyyarənin əyilmə bucağına əsaslanmalıdır, montaj mötərizəsi müəyyən bir bucaq üçün qorunmalıdır (rəqəmdə göstərildiyi kimi). Quraşdırma qurğusunun quraşdırılması, fiber optik disk outlet bucağının üfüqi olması üçün əyilmə bucağına yaxın olmalıdır.

1. Fiber optik dolama xüsusi yapışqan istifadə edir, ilk 200 metr məsafədən yapışqan tətbiq sahəsi, bu sahədə təyyarənin uçuş sürəti 0,5 mil / s-nin daimi sürətlə idarə edilməlidir. Təyyarənin uçuş sürəti Yapışqan ərazisində yüksək sürətli uçuşun qarşısını almaq üçün 30 km / saat və ya 8m / s ərzində idarə edilməlidir.

Optik diskdən istifadə etməzdən əvvəl hazırlıq

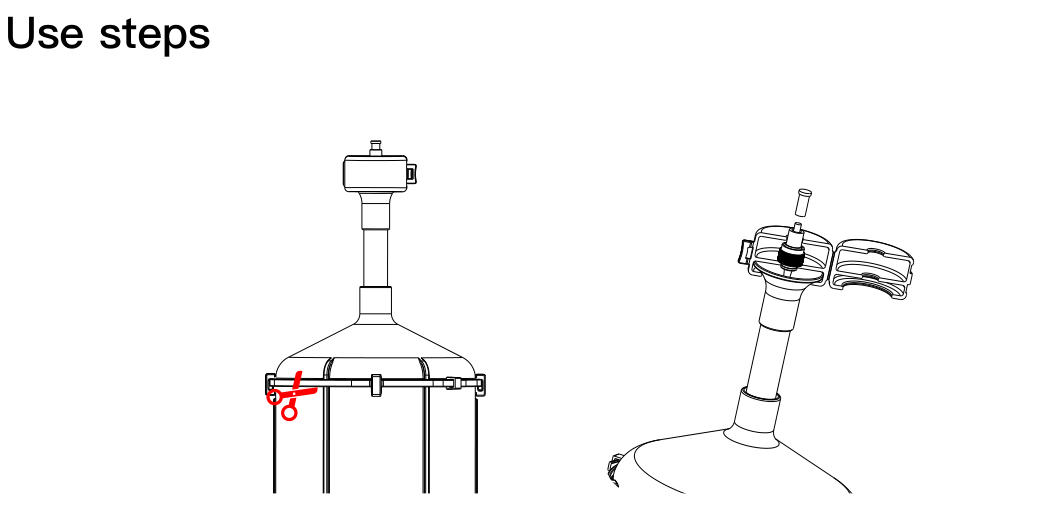

1. Optik lif diskindən istifadə etməzdən əvvəl nəqliyyatdan qorunma qalstukunu və 4 qorunma snaplarını silməkdən əmin olun.
2. (Qeyd: Doğuşu birbaşa lifdən çıxarmayın.)
3. İstifadə etməzdən əvvəl optik lifli disk outleti fc lifi fc bibi portu, istifadə etməzdən əvvəl qoruyucu qabıq portu, optik lifi modulun yerə qoyur.

Yerli Simsiz Bağlantı

1. SH1.0 kabelini göy terminalından uçuş nəzarətçisindən uçuş nəzarət cihazına qoşun "Torpaq Terminal Bağlantı rejimi 1 (Simsiz)" Diaqramda göstərildiyi kimi uçuş nəzarətçisinə ".
2. Torpaq Sh1.0 xəttini qəbulediciyə və xəritə ötürücüsünə bağlayın.
3. Göy ucunu və fiber optik diskini düzəldin, fiber optik nozzle-yə diqqət yetirin ki, uAV pervantından qüsursuz qəzadan qaçmamaq üçün.
4. Fiber optik qoşununu birləşdirin, FC portlarının FC portundakı FC portlarını göy ucundakı FC portuna və yerdəki FC portuna qoşun və nozzle sonundakı fc portunun yer ucuna qoşulduğunu unutmayın.

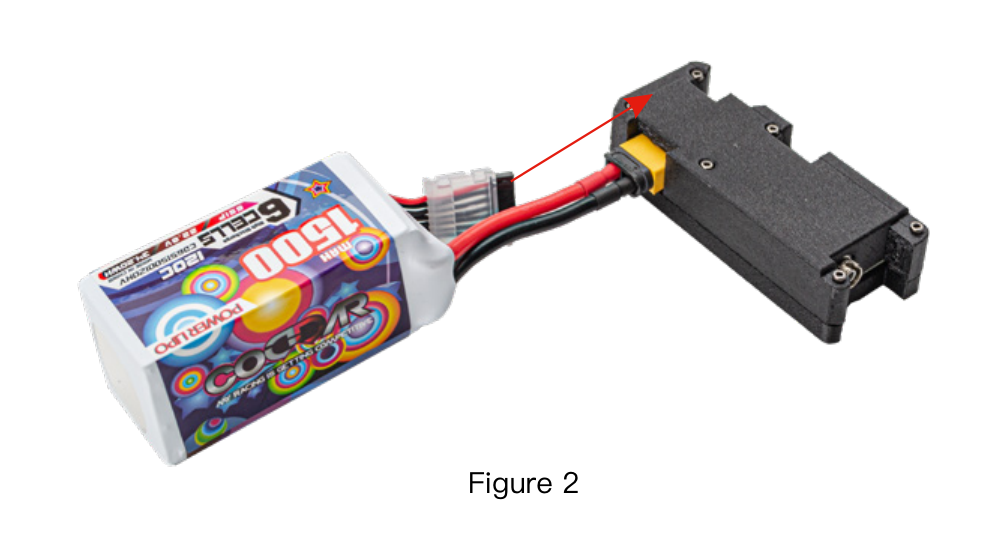

5. Tamamilə doldurulduqdan sonra yer ucun tononun bitkisinə litium batareyasını yerləşdirin. (Şəkil 2 kimi)

Ehtiyat tədbirləri

1. Giriş gərginliyi 11.1-26V etibarlı bir aralığın içərisindədir, xahiş edirəm həddinə çatma həddindən artıq və ya aşağı düşməyin, müsbət və mənfi dirəkləri tərsinə çevirin.
2. Kəskin obyektlər tərəfindən kəsilməməsi və lif qırılmasına səbəb olmamaq üçün optik lif qatlanan dairəni düzəltməyin.
3. Fiber optik bağlayıcıların və FC interfeyslərinin qorunmasına diqqət yetirin, toz və yağdan və sudan qaçın, interfeys qorunma örtüyünü yaxşı bükülmüşdür.
4. Sərin, quru və yüngül bir ərazidə saxlayın.
5. Fiber optik disk dəqiq quruluşu, yumşaq bir şəkildə götürün və qoyun, şaquli saxlama.
