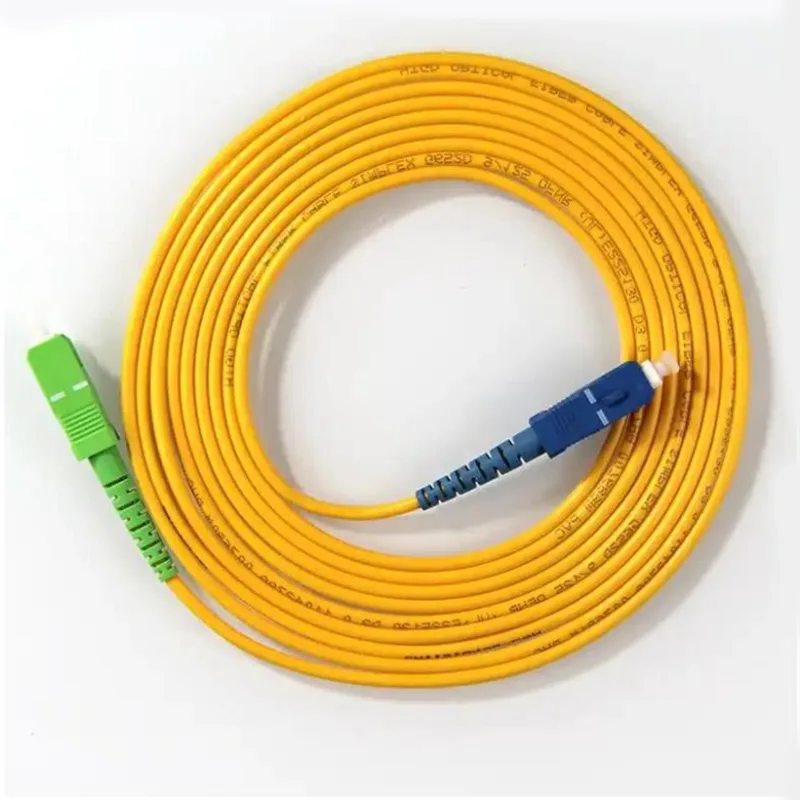

3 mm Dəyirmi Kabel SC/APC- SC/UPC Yamaq Kordları

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Sorğu göndərin

Məhsul təsviri

Orientalfiber 3mm Dairəvi Kabel SC/APC-SC/UPC Yamaq Kordları həm əyilmə müqaviməti, həm də aşağı siqnal zəifləməsi tələb edən proqramları dəstəkləyən G657A1 tək rejimli lifdən istifadə etməklə qurulur. 3,0 mm xarici diametri və LSZH gödəkçəsi ilə kabel təhlükəsizlik və kabel idarəetməsinin vacib olduğu qapalı mühitlər üçün uyğundur.

Çin istehsalçısı və tədarükçüsü olaraq Orientalfiber, hər bir yamaq şnurunun zavodda dayandırılmasını və çatdırılmadan əvvəl sınaqdan keçirilməsini təmin edir. SC/APC və SC/UPC konnektorlarının birləşməsi müxtəlif şəbəkə interfeyslərində çevik yerləşdirməyə imkan verir, quraşdırma zamanı uyğunluq problemlərini azaldır.

Tətbiq Ssenariləri

Məlumat mərkəzi kabel sistemləri və rack-to-rack əlaqələri
FTTH (Fiber to the Home) quraşdırmaları
Ethernet və genişzolaqlı şəbəkə ötürülməsi
Magistral, üfüqi və qaldırıcı kabellər
Video, məlumat və səs siqnalının ötürülməsi sistemləri
Optik sınaq və ölçmə avadanlığının birləşmələri

Əsas Xüsusiyyətlər

Stabil Bağlayıcı Performans

SC/APC və SC/UPC konnektorları aşağı arxa əksi və sabit siqnal ötürülməsini təmin edir
Seramik qıfıllar liflərin dəqiq hizalanmasını təmin edir
Davamlı performansla təkrarlanan əlaqələri dəstəkləyir

Nəzarət olunan Optik Performans

Daxiletmə itkisi ≤0,30 dB səviyyəsində idarə olunur
Qaytarma itkisi ≥55 dB (APC) və ≥50 dB (UPC)
1310nm və 1550nm ötürücü pəncərələr üçün optimallaşdırılmışdır

Çevik və Davamlı Kabel Dizaynı

Daha asan marşrutlaşdırma və idarəetmə üçün 3 mm yuvarlaq kabel quruluşu
G657A1 lifi daha sıx əyilmə şəraitini dəstəkləyir
Praktik quraşdırma ssenariləri üçün minimum əyilmə radiusu ≥20mm

Təhlükəsizlik və Uyğunluq

Daxili təhlükəsizlik tələbləri üçün LSZH (Low Smoke Zero Halogen) gödəkçəsi
ROHS uyğun materiallar
İşləmə temperaturu -25 ℃ ilə +65 ℃ arasındadır

Texniki Spesifikasiya:

Konstruksiyalar	Vahid	Təsvirlər
Fiber rejimi		Tək rejim: ITU-T G657A1
Lif sayı		Simpleks
Dalğa uzunluğu	nm	1310/1550
Daxiletmə itkisi	dB	≤0,30
Qaytarma itkisi	dB	≥55 (APC) ≥50 (UPC)
Sıx tampon lifinin diametri	um	900
Sıx Tampon Lif Rəngi		Ağ
Kabel Gödəkçə Rəngi		Sarı
Kabel gödəkçəsi materialı		LSZH
Kabel diametri	mm	Φ3,0 ±0,20
Uzunluq	m	3,0 +0,1/-0
Bağlayıcı növü		SC/APC (Yaşıl) SC/UPC (Mavi)
Uç üz cilası		APC və UPC
Qıvrım materialı		Keramika
Bağlantının təkrarlanması		> 800 dəfə
Minimal əyilmə radiusu	mm	≥20
Fiber/kabel saxlama görüşü	N	50N±2N, 5N/s 120s müddətində
İşləmə temperaturu	℃	-25℃ ~ +65 ℃
Saxlama temperaturu	℃	-25℃ ~ +65 ℃

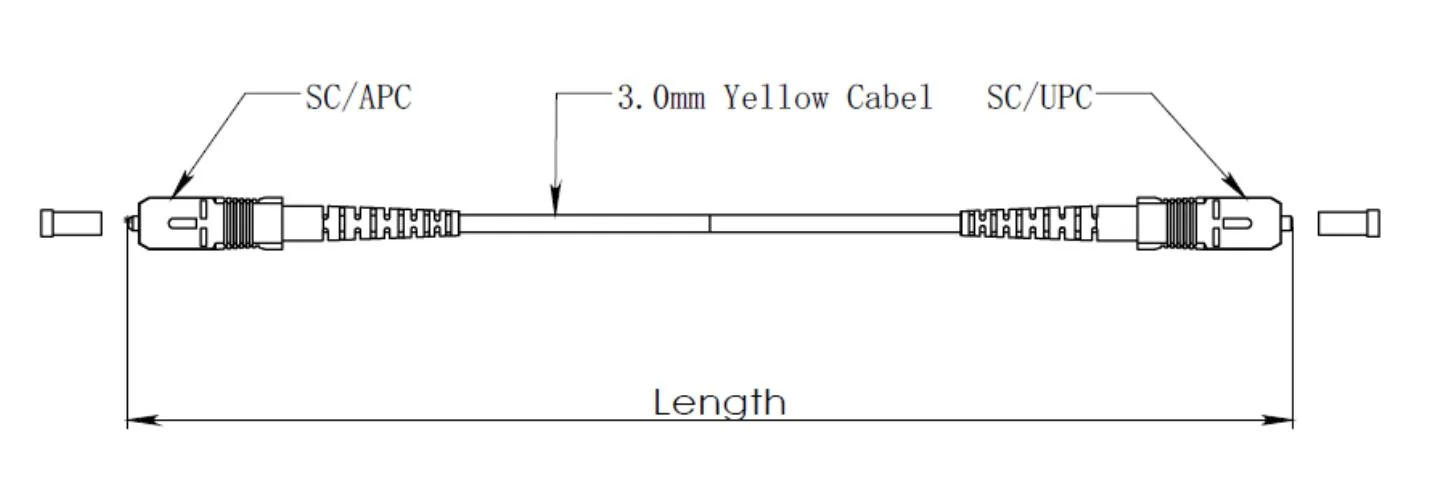

Ölçü rəsm:

3mm Round Cable SC/APC- SC/UPC Patch Cords

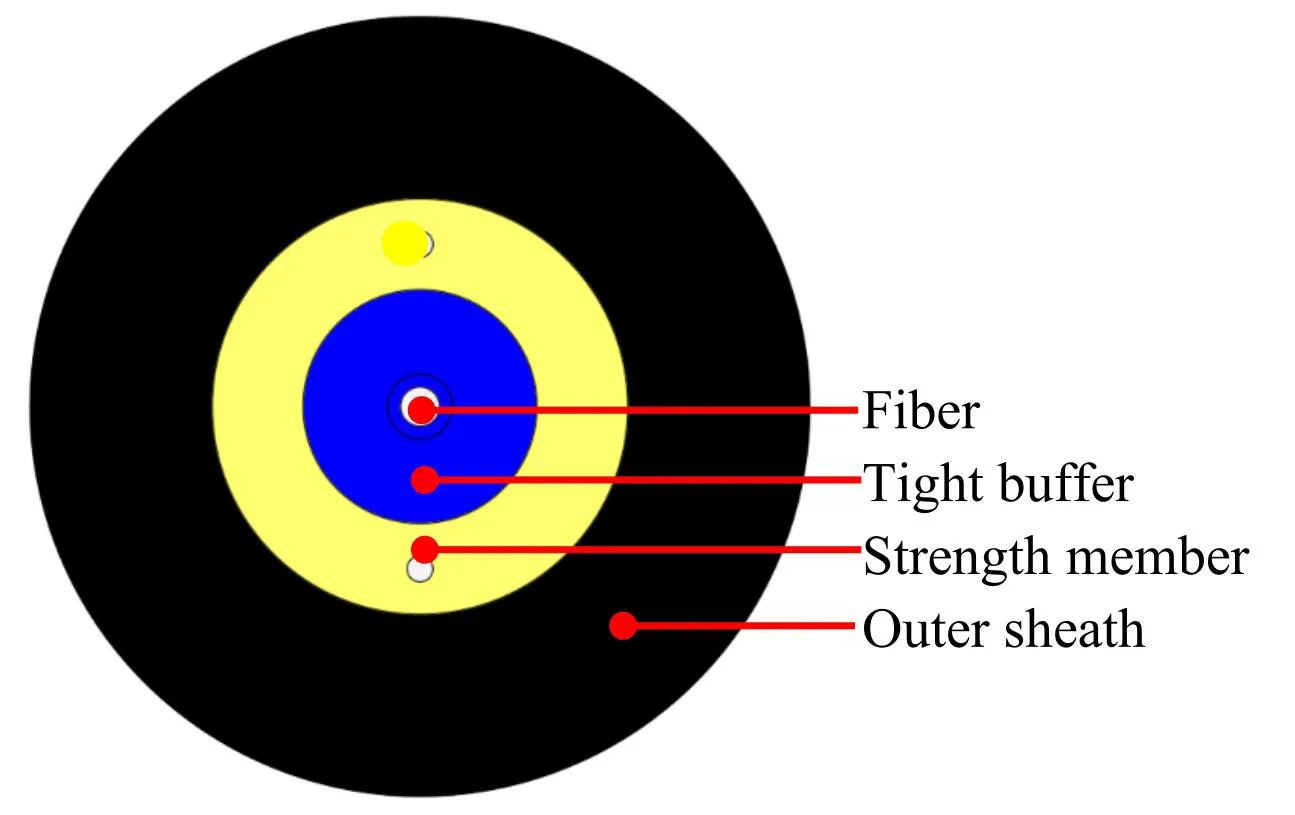

Kabel tikintisi:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Əşyalar		Spesifikasiyalar
Sıx tampon lifi	Lif sayı	1
	Lif növü	G.657A1
	Fiber Rəngi	Mavi
	Material	LSZH
	Diametri	Φ0,9 ± 0,05 mm
	Sıx bufer Rəngi	Ağ
Güc üzvü	Material	Polyester iplik
Xarici qabıq	Material	LSZH
	Diametri	Φ3.0 ± 0.2 mm
	Xarici örtük Rəngi	Sarı
Mürəkkəb işarəsi	Rəng	Qara

Lif Xüsusiyyətləri:

Kabel lifinin (hazır kabelin lifi) bütün xüsusiyyətləri, ən azı, ITU-T G.657A1 Tövsiyəsinə uyğun olmalıdır və aşağıdakı kimi olmalıdır.

Maddə	Spesifikasiya
Lif növü	Tək rejim
Fiber material	Doped silisium
Zəifləmə əmsalı @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelin kəsilməsi dalğa uzunluğu	≤ 1260 nm
Sıfır dispersiya dalğa uzunluğu	1300 ~ 1324 nm
Sıfır dispersiya yamacı	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Xromatik dispersiya @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Rejim sahəsinin diametri @ 1310 nm	8.8±0.4um
Core / Clad konsentriklik xətası	≤ 0,5 um
Kaplama diametri	125,0 ± 0,7 um
Üzlüklərin qeyri-dairəviliyi	≤5%
İlkin örtük diametri	242 ± 7 um
Konsentriklik İlkin Kaplama / Kaplama	≤10 µm
Kaplamanın qeyri-dairəviliyi	≤0,7%
Kabel əyilmə itkisi ilə zəifləmə 1 döngə 1 radius 10mm 10 döngə 1 radius 15 mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km

İstehsal və Keyfiyyətə Nəzarət

Hər bir Orientalfiber 3mm Dairəvi Kabel SC/APC-SC/UPC Yamaq Kordları daxiletmə itkisi və geri qaytarma itkisi yoxlanışı daxil olmaqla 100% zavod sınaqlarından keçir. Strukturlaşdırılmış istehsal proseslərinə malik bir Çin fabriki olaraq Orientalfiber, böyük miqyaslı satınalma və mühəndislik layihələri üçün vacib olan partiyalar arasında ardıcıl keyfiyyətin saxlanmasına diqqət yetirir.

Orientalfiber İstehsal Gücü haqqında

Jiangsu Xuben Photoelectric Technology Co., Ltd qapalı fiber optik kabelləri, açıq kabelləri, ODN optik komponentlərini və optik şəbəkə avadanlıqlarını əhatə edən dörd fabrikdən ibarət qrup şirkətidir. Ümumi istehsal sahəsi 15.000 kvadratmetrə çatır, illik istehsal dəyəri 20 milyon ABŞ dolları təşkil edir.

Şirkət telekommunikasiya operatorları, yayım sistemləri və sənaye rabitə layihələri üçün tam fiber optik şəbəkə həlləri təqdim edir. Məhsullar enerji sistemlərində, dəmir yolu tranzitində, avtomobil yollarında və geniş miqyaslı infrastruktur şəbəkələrində geniş istifadə olunur.

ISO9001 keyfiyyət idarəetmə sistemi və ISO45001 əməyin mühafizəsi və təhlükəsizliyi sertifikatı ilə şirkət standartlaşdırılmış istehsal və keyfiyyətə nəzarət proseslərini saxlayır. Orientalfiber 3mm Dairəvi Kabel SC/APC-SC/UPC Yamaq Kordları müxtəlif orta və böyük mühəndislik layihələrini dəstəkləməklə həm daxili, həm də beynəlxalq bazarlara verilir.

Tez-tez verilən suallar

SC/APC və SC/UPC bağlayıcıları arasındakı fərq nədir?

SC/APC konnektorlarının bucaqlı uç üzü (adətən 8 dərəcə) var ki, bu da əks əksi azaldır və onları yüksək dəqiqlikli optik sistemlər üçün uyğun edir. SC/UPC konnektorları düz cilalanmış səthə malikdir və ümumi şəbəkə bağlantılarında adətən istifadə olunur.

Kabel uzunluğu fərdiləşdirilə bilərmi?

Bəli, Orientalfiber 3mm Dairəvi Kabel SC/APC-SC/UPC Yamaq Kordları müxtəlif quraşdırma tələblərinə uyğunlaşdırmaq üçün fərdiləşdirilmiş uzunluqları dəstəkləyir.

Bu patch cord daxili mühit üçün uyğundurmu?

Bəli, LSZH gödəkçə materialı onu daxili istifadə üçün uyğun edir, xüsusən yanğın təhlükəsizliyi və aşağı tüstü emissiyası tələb olunan mühitlərdə.

Bağlayıcı neçə dəfə təkrar istifadə edilə bilər?

Bağlayıcı sabit optik performansı saxlayaraq normal istifadə şəraitində 800-dən çox cütləşmə dövrünü dəstəkləyir.
