Zirehli kanal yay tipli fiber optik damla kabel

Zirehli kanal yay tipli lif tipli fiber optik açılan kabel, kəpənək qurğuşun kabelini mərkəzdəki optik rabitə subuniti kimi, hər iki tərəfdə iki paralel möhkəmləndirmə elementi yerləşdirərək, nəhayət bir qat qabığı çıxarır.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyət

Quru quruluş və su bloklanması

Əla gərginlik və əzilmə müqavimət

Flute dizaynı soyma və parçalanma üçün asanlaşdırır

Tətbiqi

Kanalda kabel

FTTH (evə lif)

Fabrikdə əvvəlcədən dayandırıldı

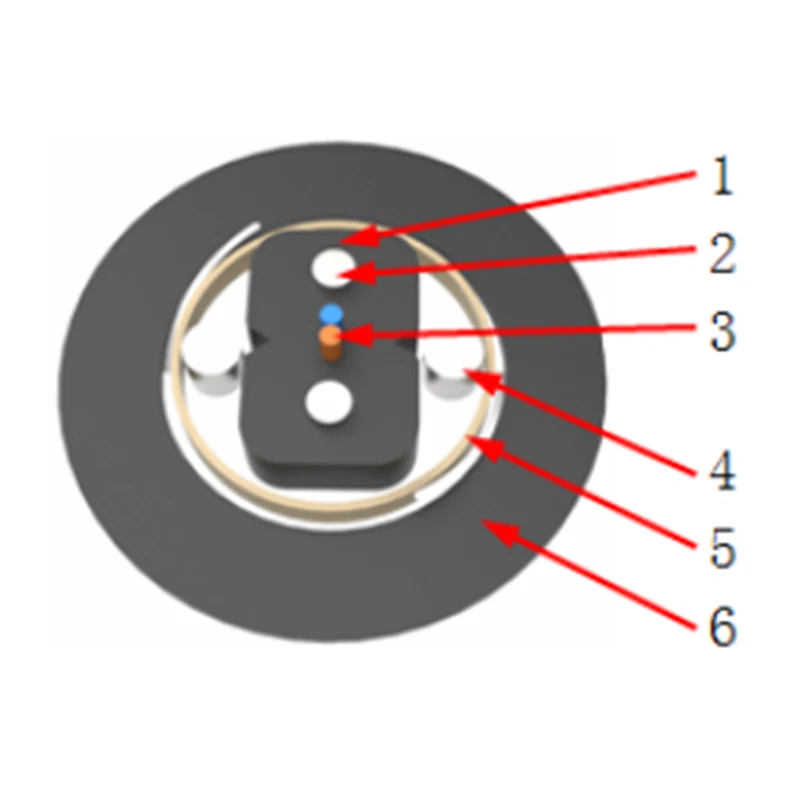

Quruluş və material

Hə	Maddə	Material
1	Daxili qabıq	Pvc, lszh
2	Güc üzvü	Polad tel, FRP, KFRP
3	Lif	G.652D (B1.3), G.657A1 (B6A1), G.657A2 (B6A2) ...
4	Güclü üzvü dəstəkləyir	Polad tel, frp
5	Suvuran material	Suvuran lent
6	Zirehli qat	Alüminium lent
7	Xarici qabıq	Lszh, pe
8	Rəng	Qara

Armored Duct Bow-type Fiber Optic Drop Cable

Kabel mülkiyyəti

Kabel növü	Sayğac		Təyərlilik		Əzmək müqavimət		Əyilmə radiusu
	Vahidi	Kabel	Uzunmüddətli	Qısamüddətli	Uzunmüddətli	Qısamüddətli	Statik	Dinamik
	(mm)		(N)		(N / 100mm)		—
Gjyxfha - 1/2/4	2.0 × 3.0	7.5	300	600	1000	2200	10 · D	20 · D
Qaraçı - 1/2/4	2.0 × 3.0	7.5	300	600	1000	2200	10 · D	20 · D

Qeydlər: D = Kabelin diametri.

Fiberlik

Lif növü	Attenasiya (maks)		Makro əyilmə itkisi (max)
	1310nm	1550nm	Φ30mm 10 dairələr (növbə)	Φ20mm 1 dairələr (dönüş)	Φ15mm 1 dairələr (dönüş)	Φ32mm 1 dairələr (dönüş)	Φ60mm 100 dairəyə (növbə)
	(db / km)		(db)
G.652 d	0.40	0.30	N / a	N / a	N / a	0.05 @ 1550nm	0.05 @ 1625nm
G.657 A1	0.40	0.30	0.25 @ 1550nm 1.00 @ 1625nm	0.75 @ 1550nm 1.50 @ 1625nm	N / a	N / a	N / a
G.657 A2	0.40	0.30	0.03 @ 1550nm 0.10 @ 1625nm	0.1 @ 1550nm 0.2 @ 1625nm	0.5 @ 1550nm 1.0 @ 1625nm	N / a	N / a
