Özünü dəstəkləyən Fiber Optik Dəyirmi Drop Kabel

Özünü dəstəkləyən Fiber Optik Dəyirmi Damlama Kabeli, yüksək güclü Aramid iplik ilə örtülmüş sıx tamponlu bir optik lifdən ibarətdir, bir metal möhkəmləndirmə elementi xarici tərəfə əlavə olunur və nəhayət bir təbəqə bir təbəqə üzərində sıxılır.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyət

Əla gərginlik gücü

Əla elastiklik və əyilmə

Fərqli alov gecikdirici qiymətlər düzəldilə bilər

Tətbiqi

FTTH (evə lif)

Fabrikdə əvvəlcədən dayandırıldı

Xüsusilə son mil hava bağlantısı üçün uyğundur

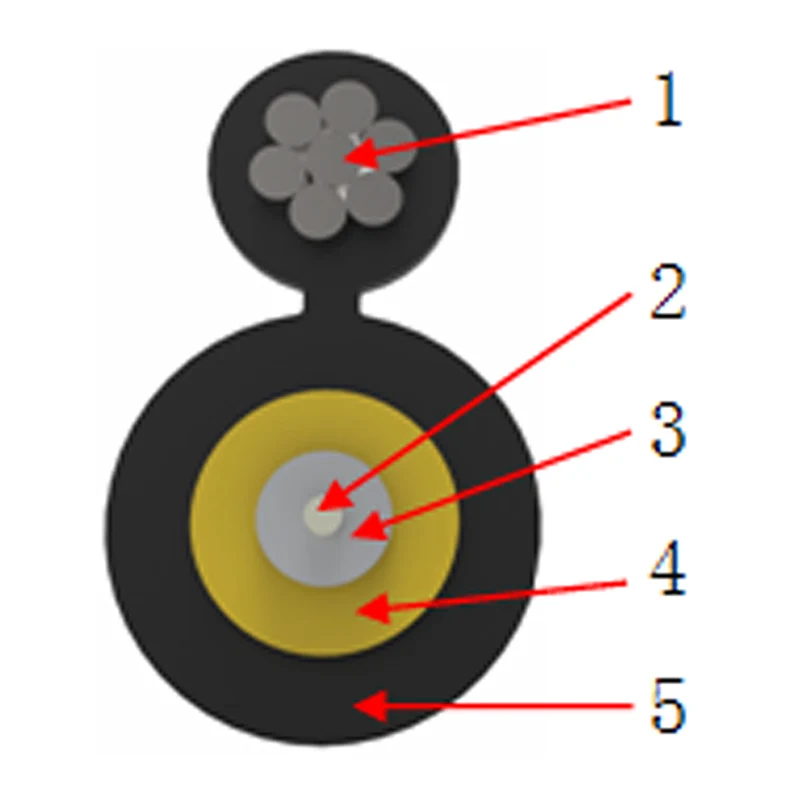

Quruluş və material

Hə	Maddə	Material
1	Güclü üzvü dəstəkləyir	Polad (qapalı) tel
2	Lif	G.652D (B1.3), G.657A1 (B6A1), G.657A2 (B6A2) ...
3	Sıx tampon	Pvc, lszh
4	Güc üzvü	Aramid iplik
5	Xarici qabıq	Lszh
6	Rəng	Qara

Self-supporting Fiber Optic Round Drop Cable

Kabel mülkiyyəti

Kabel növü	Diametrli		Təyərlilik		Əzmək müqavimət		Əyilmə radiusu
	Diametrli		Təyərlilik		Əzmək müqavimət		B6a2		B6a1		B1.3
	Sıx tampon	qadir	Uzunmüddətli	Qısamüddətli	Uzunmüddətli	Qısamüddətli	Statik	Dinamik	Statik	Dinamik	Statik	Dinamik
	(mm)		(N)		(N / 100mm)		(mm)		(mm)		(mm)
Gjyrch-1	0.90	3.5 - 6.2	300	600	1000	2200	15	30	20	40	30	60
Gjyrch-2	0.60	3.5 - 6.2	300	600	1000	2200	35	70	35	70	35	70

Fiberlik

Lif növü	Attenasiya (maks)		Makro əyilmə itkisi (max)
	1310nm	1550nm	Φ30mm 10 dairələr (növbə)	Φ20mm 1 dairələr (dönüş)	Φ15mm 1 dairələr (dönüş)	Φ32mm 1 dairələr (dönüş)	Φ60mm 100 dairəyə (növbə)
	(db / km)		(db)
G.652 d	0.38	0.28	N / a	N / a	N / a	0.05 @ 1550nm	0.05 @ 1625nm
G.657 A1	0.38	0.28	0.25 @ 1550nm 1.00 @ 1625nm	0.75 @ 1550nm 1.50 @ 1625nm	N / a	N / a	N / a
G.657 A2	0.38	0.28	0.03 @ 1550nm 0.10 @ 1625nm	0.1 @ 1550nm 0.2 @ 1625nm	0.5 @ 1550nm 1.0 @ 1625nm	N / a	N / a
