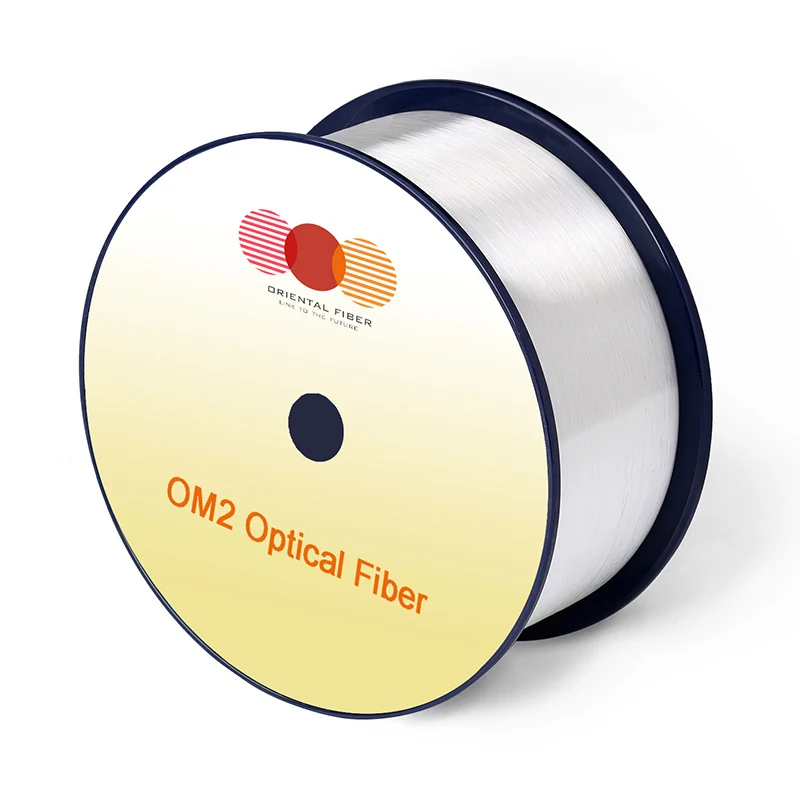

Çox rejimli optik fiber OM2

Xüsusiyyət

Şərait

Müəyyən edilmiş dəyərlər

Vahid

Həndəsə xüsusiyyətləri

Əsas diametri

-

50 ± 2.5

[μm]

Əsas naqeydlik

-

≤5.0

[%]

Diametri

-

125.0 ± 1.0

[μm]

Qeyri-adi olmayan

-

≤1.0

[%]

Çətin diametri

-

245 ± 7

[μm]

Örtük / örtmə konsentriti səhv

-

≤10.0

[μm]

Qeyri-dairəvi örtük

-

≤6.0

[%]

Əsas / örtülmüş konsentriti səhv

-

≤1.5

[μm]

Çatdırılma uzunluğu

-

17.6-a qədər

[KM / REEL]

Optik xüsusiyyətlər

Böhran

850nm

≤2.3

[DB / km]

1300 mil

≤0.6

[DB / km]

Həddindən artıq doldurulmuş modal bant genişliyi

850nm

≥500

[Mhz · km]

1300 mil

≥500

[Mhz · km]

Rumiction

-

0.200 ± 0.015

-

Qrup refraktiv indeksi

850nm

1.482

-

1300 mil

1.477

-

Sıfır dağılma dalğa uzunluğu, λ0

-

1295-1340

[nm]

Sıfır dispersiya yamac, S0

1295nm≤λ0≤1310nm

≤0.105

[PS / (NM2 · KM)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-l0)

[PS / (NM2 · KM)]

Makro əyilmə itkisi

-

-

-

2 @ mm radiusur

850nm

≤0.1

[db]

1300 mil

≤0.3

[db]

2 növbə @ 7.5 mm radius

850nm

≤0.2

[db]

1300 mil

≤0.5

[db]

Backscatter xüsusiyyətləri

1300 mil

Addım (iki istiqamətli ölçmə deməkdir)

-

≤0.10

[db]

Fiber uzunluğu və nöqtə dayandırıcılığı üzərində pozuntular

-

≤0.10

[db]

Atrenasiya vahidliyi

-

≤0.08

[DB / km]

Ətraf mühit xüsusiyyətləri

850nm & 1300nm

Temperatur velosipedi

-60 ℃ -ə 85 ℃

≤0.10

[DB / km]

Temperatur-rütubət velosipedi

-10 ℃ -ə 85 ℃, 4% -dən 98% RH

≤0.10

[DB / km]

Su batırılması

23, 30 gün

≤0.10

[DB / km]

Quruluq

85 ℃, 30 gün

≤0.10

[DB / km]

Rütubətli istilik

85 ℃, 85% RH, 30 gün

≤0.10

[DB / km]

Qeyri-obyektivlik

Sübut testi

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Örtük zolağı qüvvəsi

Tipik orta qüvvə

1.5

[N]

pik gücü

≥1.3, ≤8.9

[N]

Dinamik Stress Korrozi Həssaslığı Parametr (ND, Tipik)

-

20

-
