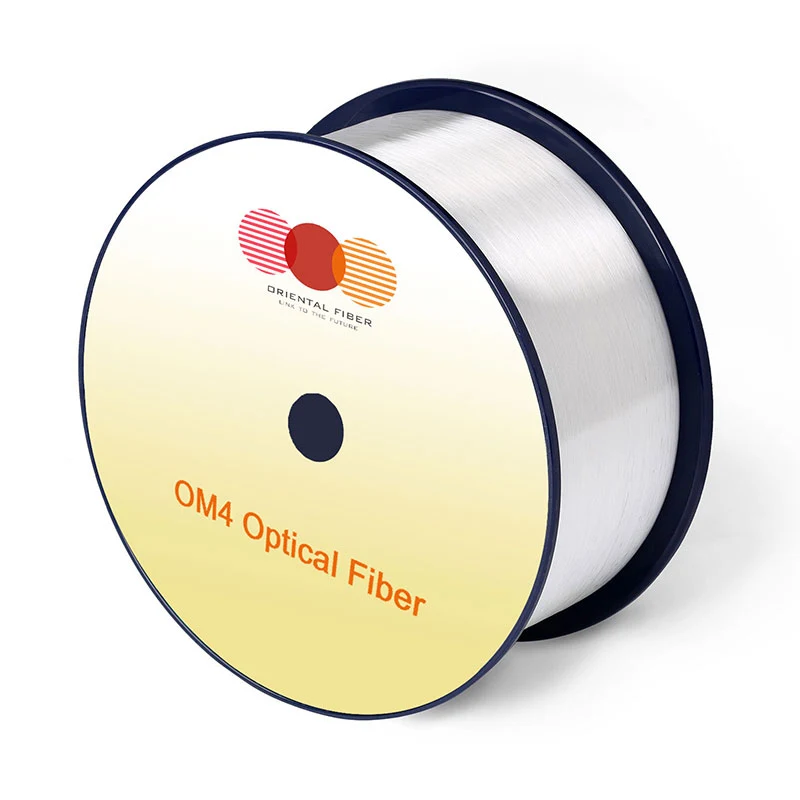

Multi-Mode Optik Fiber OM4

Multi-Mode Optical Fiber OM4, 850nm - 870nm və 910nm, 910nm və 910nm dalğa uzantı sahəsində yüksək bant genişliyi təmin edən 100g / kanal və Terabit Bidi texnologiyası üçün nəzərdə tutulmuşdur. 100G / kanal ötürücülərinin mərkəzin dalğa uzunluğunun ofsetinin səbəb olduğu siqnalın azaldılmasını kompensasiya edə bilər, 400 q və daha yüksək məlumat nisbətlərinə məlumat mərkəzlərinin hamar bir yeniləməsini təmin edir. Ənənəvi OM4 və OM5 liflərinə tam uyğundur.

Sorğu göndərin

Məhsul təsviri

Proqramlar

● Məlumat mərkəzləri

● Ofis mərkəzləri

● Məlumat saxlama şəbəkələri

● Yerli şəbəkə şəbəkələri

● Yüksək performanslı hesablama mərkəzləri

● 10 & 40 & 400 & 400 & 400 GB / S və 1.6TB / S Ethernet

Standartlar

OM4 Ultra-Bend-Həssas MultiMode lifi ISO / IEC 11801-1, ISC 60793-2-10 A1-OM4 spesifikasiyası və Tia-492AAAAF A1-OM4 spesifikasiyası ilə tanış olur və ya üstələyir.

Xüsusiyyət

● 100g / Lane Transmissiya Sistemləri üçün optimaldır

● 850-870nm və 910nm arasında dəyişən dalğa uzunluğunda təsirli modal bant genişliyi

● geriyə uyğun olan OM4 lifi ilə geri uyğundur

● Əla həndəsi vahidlik

● aşağı artım

● Yüksək bant genişliyi

● Aşağı diferensial rejim gecikməsi (DMD)

Xüsusiyyətlər

Xüsusiyyət	Şərait	Dəqiq Dəyər	Vahid
Həndəsə xüsusiyyətləri
Əsas diametri	-	50 ± 2.5	[μm]
Əsas naqeydlik	-	≤5.0	[%]
Diametri	-	125.0 ± 1.0	[μm]
Qeyri-adi olmayan	-	≤0.6	[%]
Çətin diametri	-	245 ± 7	[μm]
Örtük / örtmə konsentriti səhv	-	≤10.0	[μm]
Qeyri-dairəvi örtük	-	≤6.0	[%]
Əsas / örtülmüş konsentriti səhv	-	≤1.0	[μm]
Çatdırılma uzunluğu	-	yuxarı 17.6-a qədər	[KM / REEL]
Optik xüsusiyyətlər
Böhran	850nm	≤2.4	[DB / km]
	910nm	≤2.0	[DB / km]
	1300 mil	≤0.6	[DB / km]
Həddindən artıq doldurulmuş modal bant genişliyi	850nm	≥3500	[Mhz · km]
Həddindən artıq doldurulmuş modal bant genişliyi	1300 mil	≥500	[Mhz · km]
Effektiv modal bant genişliyi	850nm-870nm	≥4700	[Mhz · km]
Effektiv modal bant genişliyi	910nm	≥3100	[Mhz · km]
Ləngitmək	800gbase-sr8	100	[m]
Ləngitmək	800GBASESR-4.2	100	[m]
Rumiction	-	0.200 ± 0.015	-
Qrup refraktiv indeksi	850nm	1.482	-
Qrup refraktiv indeksi	1300 mil	1.477	-
Sıfır dağılma dalğa uzunluğu, λ0	-	1295-1340	[nm]
Sıfır dispersiya yamac, S0	1295nm≤λ0≤1310nm	≤0.105	[PS / (NM2 · KM)]
Sıfır dispersiya yamac, S0	1310nm≤λ0≤1340nm	≤0.000375 (1590-l0)	[PS / (NM2 · KM)]
Makrobencing loss1	-	-	-
2 @ mm radiusur	850nm	≤0.1	[db]
2 @ mm radiusur	1300 mil	≤0.3	[db]
2 növbə @ 7.5 mm radius	850nm	≤0.2	[db]
2 növbə @ 7.5 mm radius	1300 mil	≤0.5	[db]
Backscatter xüsusiyyətləri	1300 mil
Addım (iki istiqamətli ölçmə deməkdir)	-	≤0.10	[db]
Lif uzunluğu üzərində pozuntular və Narahatlıq	-	≤0.10	[db]
Atrenasiya vahidliyi	-	≤0.08	[DB / km]
Ətraf mühit xüsusiyyətləri	850nm & 1300 mil
Temperatur velosipedi	-60 ℃ -ə 85 ℃	≤0.10	[DB / km]
Temperatur-rütubət velosipedi	-10 ℃ -ə 85 ℃, 4% -dən 98% RH	≤0.10	[DB / km]
Su batırılması	23, 30 gün	≤0.10	[DB / km]
Quruluq	85 ℃, 30 gün	≤0.10	[DB / km]
Rütubətli istilik	85 ℃, 85% RH, 30 gün	≤0.10	[DB / km]
Qeyri-obyektivlik
Sübut testi	-	≥9.0	[N]
	-	≥1.0	[%]
	-	≥100	[KPSI]
Örtük zolağı qüvvəsi	tipik orta güc	1.5	[N]
Örtük zolağı qüvvəsi	pik zorlamaq	≥1.3, ≤8.9	[N]
Dinamik stres korroziyası Həssaslıq paraeteri (nd, tipik)	-	20	-
