Əvvəlcədən bağlayıcı lifli optik kabel paylama qutusu GFS-016-007c

1. Ümumi

1.1 təsvir

Əvvəlcədən bağlayıcı olan optik paylama qutusu ən qabaqcıl FTTX şəbəkə paylama node avadanlıqları, sürətli və etibarlı əlaqə, FTTX üçün yaxşı qorunma və idarəetmə təmin edir Şəbəkə.

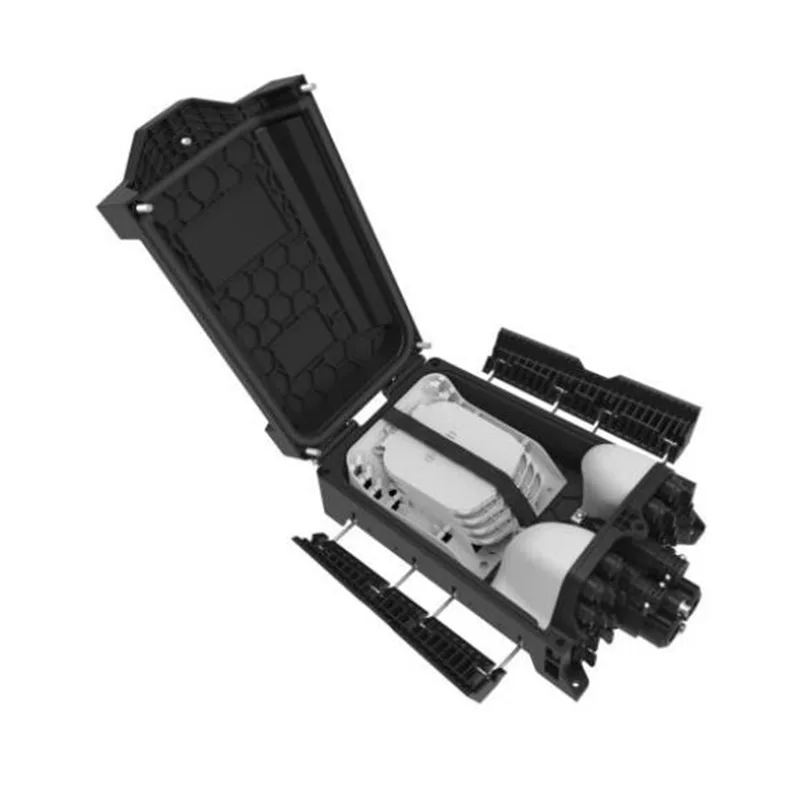

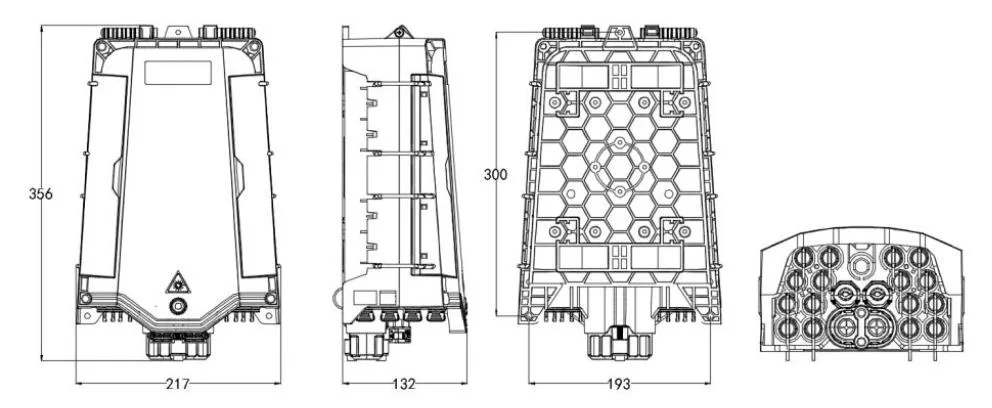

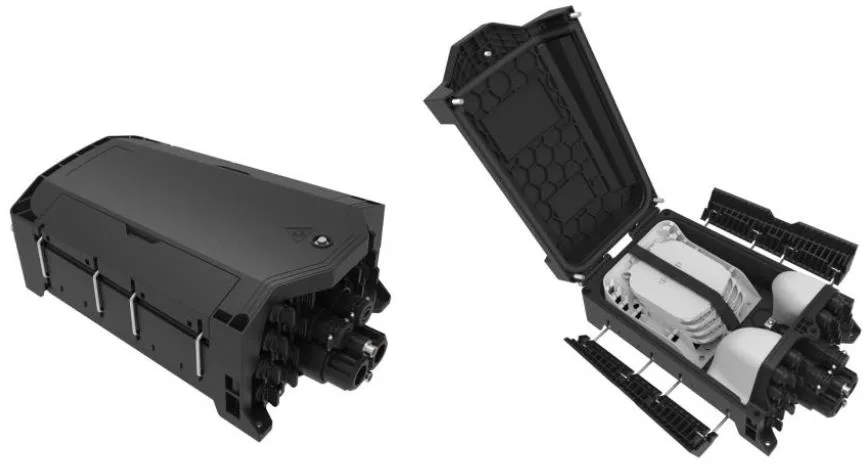

GFS-016-007c görünüşü

1.2 standartları uyğun gəlir

Təqdim olunan istehsal, standartlara uyğun olaraq hazırlanmış, istehsal edilmiş və sınaqdan keçirilmişdir:

1.3 Tətbiq mühiti

2. Xüsusiyyətləri

1. Alt qabıq və yuxarı örtük, sökülməyən isti boşqab qaynağı ilə qaynaqlanır.

2. Material: pp + gf.

3. Nəmin sübutu, suya davamlı, tozdan qorunan, yaşlanma əleyhinə.

4. İP68-ə qədər qorunma səviyyəsi.

5. 1 Oval Optik Kabel Girişi, 2 filial optik kabel girişləri və 16 əvvəlcədən qoşulmuş adapterlər.

6. Müxtəlif növ splice qabları mövcuddur.

7. Quraşdırma metodu: Qütb quraşdırılmış, hava quraşdırılmış, divar quraşdırılmışdır.

3. Xüsusiyyətlər

3.1 mexaniki xüsusiyyətlər

4. Konfiqurasiya

4.1 Əsas optik parametrlər

Yuxarıdakı cədvəldə göstərilən optik parametrlər standart dəyərlərdir və tələblərə uyğun olaraq düzəldilə bilər.

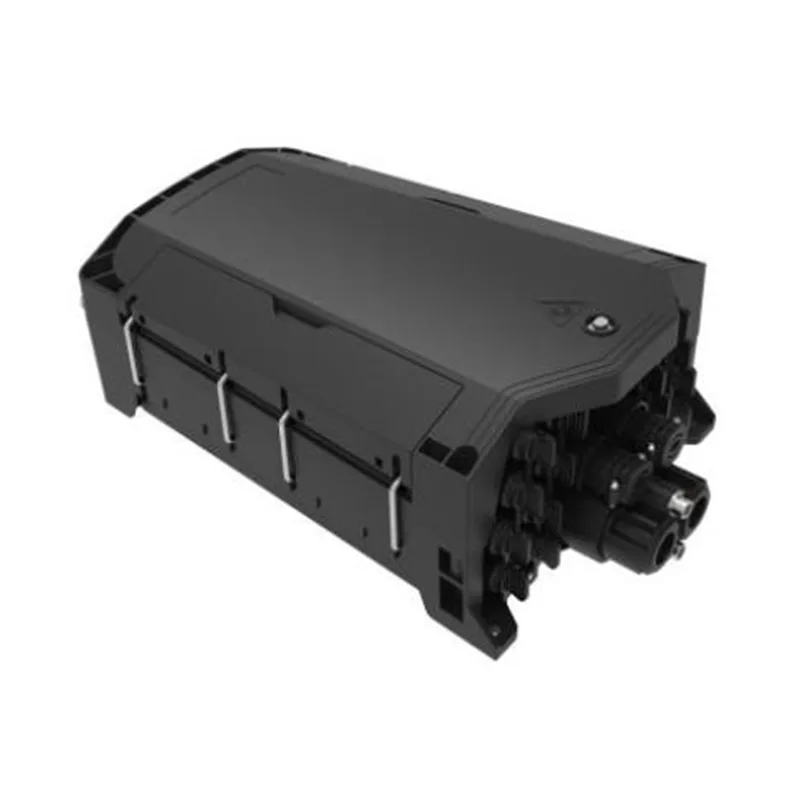

5. Məhsul şəkli

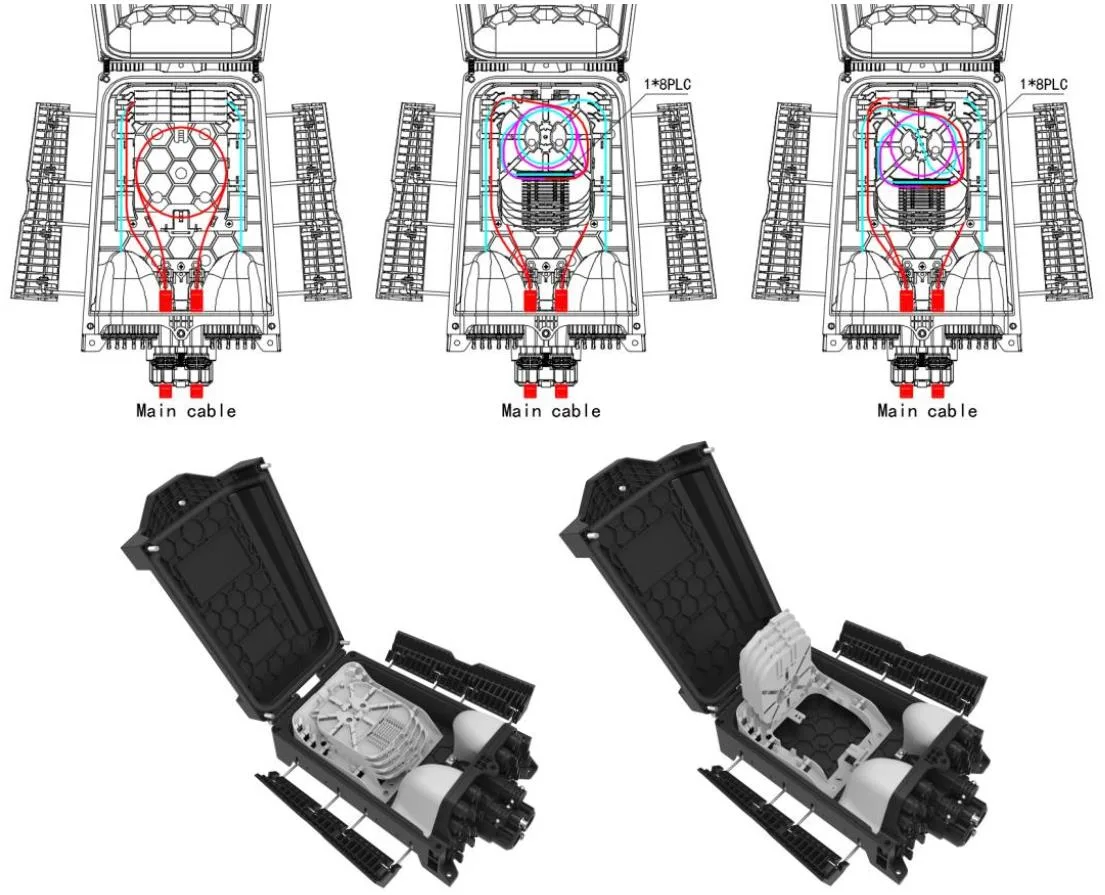

5.1 Məhsul kabel yolları:

GFS-016-007C marşrutlaşdırma diaqramı

5.2 Satış tepsisi

Maddə	Tullanan tepsisi a	SPLICING TRAY B	Qəflətən tepsisi c
Ölçülər (h * w * d, mm)	121 * 101 * 4	125 * 101 * 8	125 * 101 * 8
Xalis çəki (kq)	0.017	0.026	0.026
Şəkil
Rəng	Pantone 428c	Pantone 428c	Pantone 428c
Material	PC + ABS / ABS	PC + ABS / ABS	PC + ABS / ABS
Bir tepsisin qismalanması (nüvələr)	Əqrəb  (1 qat büzüşən qoruyucu qol)	16  (2 qat büzüşən qoruyucu qol)	2 (2 qat büzüşən qoruyucu qol)
Atrayın splitting tutumu (PC)	/	1  (Plc 1x2, 1x4, 1x8, 0.9mm lif, 60x7x4mm)	2 (Plc 1x2, 1x4, 1x8, 0.9mm lif, 60x7x4mm), 1 (Plc 1x16, 0.9mm lif, 60x12x4mm), 1  (1 * 2 FBT, 0.9mm lif, ø3 * 60mm)
Maksimum (PC)	8	4	4
Defolt (PC)	/	4	/

Qeyd:

1. Yuxarıdakı qablar tələblərə uyğun olaraq qarışdırıla bilər.

2. Konfiqurasiya qaydaları: 2A = 1B = 1C Fiber disklərinin növləri davamlı olaraq artır

5.3 aksesuarları

Hə	Qisim adı	İstinad şəkli	Vahidi	Kəmiyyət	Rəy
1	İstifadəçilərMənəvi	/	pcs	1	İçində
2	Splitter Test Hesabatı	/	pcs	1	İçində

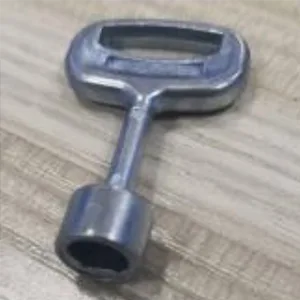

3	Key		pcs	1	"D" növü

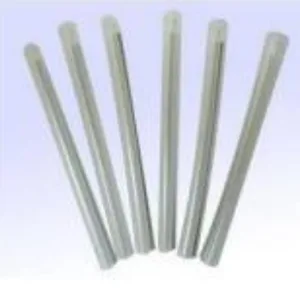

4	İstilik-büzülən qoruma qolu		pcs	16	L = 45mm, müştərinin istəyi kimi isteğe bağlıdır

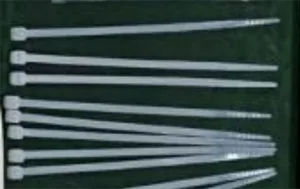

5	Neylon kabel qalstuku		pcs	10	3x100mm

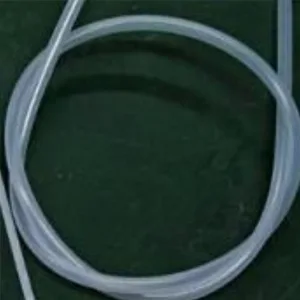

6	Çılpaq lif qoruma borusu		pcs	1	Od5mm x 50cm

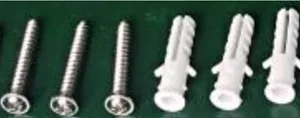

7	Divar quraşdırılmış dəst		quraşdırmaq	1	Müştərinin istəyi kimi isteğe bağlıdır. (Genişləndirilmiş plastik plug φ8x40mm, phillips özünü vurma vintləri m5x40mm.)

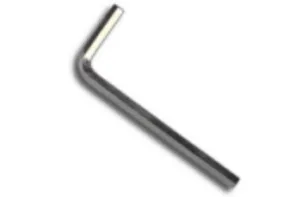

8	M6 allen açarı		pcs	1	M6

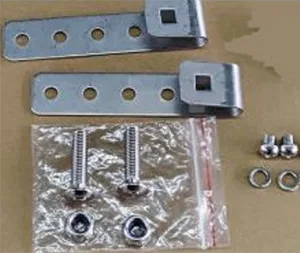

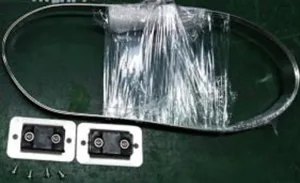

9	Qütb quraşdırılmış dəst		quraşdırmaq	1	Müştərinin istəyi kimi isteğe bağlıdır
10	Hava quraşdırılmış dəst		quraşdırmaq	1	Müştərinin istəyi kimi isteğe bağlıdır

6. Ətraf mühit xüsusiyyətləri

Bu məhsul ROHS Ətraf Mühitin Mühafizəsi Direktivinə uyğundur və qurğuşun, kadmium, civə, hexavalent xromu, polionlaşdırılmış bifenil (pBB) və poliablı difenil efen (PBD) həddi aşmır.

7. quraşdırma

7.1. Divar quraşdırılmış quraşdırma

Divarda 3 deşik qazanın Cədvəl 3.1-dəki ölçülərə görə qazın, genişləndirmə plugφ7.5 * 40, qutuları çuxurları uyğunlaşdırmaq və bağlamaq üçün vintlərdən istifadə etmək üçün qutunu qoyun.

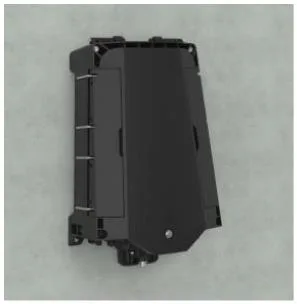

Divar quraşdırılmış quraşdırma

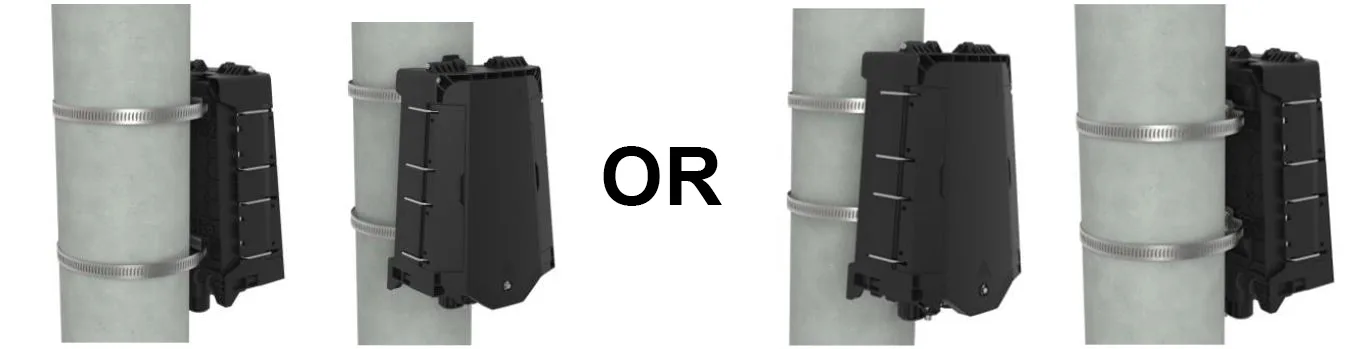

7.2. Qütb quraşdırılmış quraşdırma

Hoop ringini arxa boşqabın yuvası vasitəsilə keçir və telekommunikasiya dirəyində düzəldin

Qütb quraşdırılmış quraşdırılması

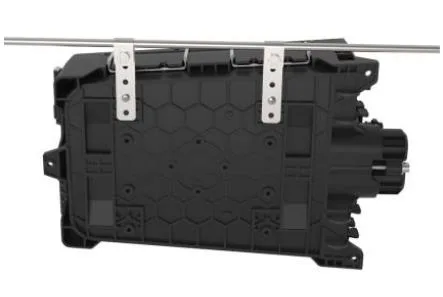

7.3 Divar quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

Telun üstünə asılmış şassisinə quraşdırılmış iki bağlayın və sonra bolt, vəziyyətin qarşısını al.

Yerüstü quruluş

8. Bağlayıcı Əməliyyatı

8.1 əvvəlcədən bağlı adapter - a (e)

The Ferf bağlayıcısının ox hissəsini saat yönünün əksinə çevirin və toz papaqını çıxarın.

The Lif bağlayıcısının ox hissəsi yuxarıdadır, lif bağlayıcısını yuvaya daxil edin və sonra oxu döndərin saat yönünde.

8.2 Əvvəlcədən qoşulmuş adapter - B (XL)

Sc optik lif bağlayıcı bağlayıcısını növbə ilə boş hissələr vasitəsilə daxil edin və sonra onu adapterə qoşun;

Plastik açar ilə adapterdə XL əvvəlcədən qoşulmuş adapter qabığını quraşdırın;

The Snap Baharın fişini qabağa qoyun;

⚫ Kabel sıxacı quraşdırılıb və xətt fişə yaxın olmalıdır;

The Dəri kabel sıxac oturma qapağını qabağa saat yönünde vida edin

8.3 Əvvəlcədən qoşulmuş adapter - c

The Toz qapağını çıxarmaq üçün ox istiqamətindəki optik lifli preformalı fişdə sürüşmə halını itələyin; Okun istiqamətində adapterdəki toz qapağını çıxarmaq üçün düyməni basın.

⚫ Bərpa olunana qədər əvvəlcədən hazırlanmış fişin gövdəsini uyğunlaşdırın. Eyni şəkildə iki toz örtüyünü birləşdirin.

⚫ Quraşdırılmış prefabrik plug, tokanı sərbəst buraxmaq üçün sürüşmə halını itələyir və sonra əsas bədəni ayırmaq üçün geri çəkin.

8.4 Əvvəlcədən qoşulmuş adapter - D

⚫ Əvvəlcədən qoşulmuş fişini saat yönünde çevirin və oxun istiqamətində əvvəlcədən qoşulmuş fiş və toz örtüyünü açın.

⚫ Əvvəlcə qoşulmuş plug D və əvvəlcədən qoşulmuş adapter d-ni oxu istiqamətində birləşdirin və onu düzəltmək üçün fugini saat yönünde çevirin.

8.5 Əvvəlcədən qoşulmuş adapter - e (a)

⚫ Əvvəlcə qoşulmuş plug-u saat yönünde çevirin və oxun istiqamətində əvvəlcədən qoşulmuş fiş və toz örtüyünü açın

⚫ Əvvəlcə qoşulmuş plug e və birləşdirilmiş adapter E-ni oxun istiqamətində bağlayın və onu düzəltmək üçün saat yönünde fırladın.

8.6 Əvvəlcədən qoşulmuş adapter -f

Sc optik lif bağlayıcı bağlayıcısını növbə ilə boş hissələr vasitəsilə daxil edin və sonra onu adapterə qoşun;

Plastik açar ilə adapterdə XL əvvəlcədən qoşulmuş adapter qabığını quraşdırın;

The Snap Baharın fişini qabağa qoyun;

⚫ Kabel sıxacı quraşdırılıb və xətt fişə yaxın olmalıdır;

The Saat yönünün əksinə dəri kabel sıxac oturacaq qapağını vurun.

8.7 Əvvəlcədən qoşulmuş adapter - g

9. Paket

Bir baloncuk çantasında 1pc, 480 * 400 mm;

1pc kiçik bir kartonda, 365 * 225 * 145mm, ümumi çəki 2.1 kq;

Böyük büzməli bir kartonda 8pcs, 470 * 385 * 615 mm, ümumi çəki 18 kq-dır.
