Əvvəlcədən bağlayıcı olan optik paylama qutusu ən qabaqcıl FTTX şəbəkə paylama node avadanlıqları, sürətli və etibarlı əlaqə, FTTX üçün yaxşı qorunma və idarəetmə təmin edir Şəbəkə.

İstehsal növü	Təsnifat
GFS-016-009c	Əvvəlcədən bağlayıcı lifli optik kabel paylama qutusu

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

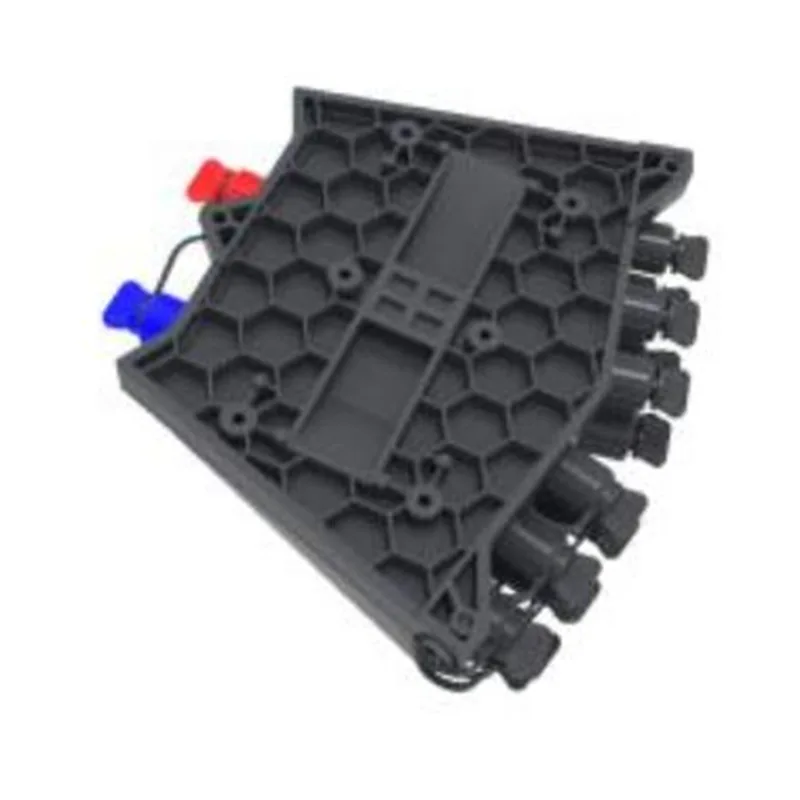

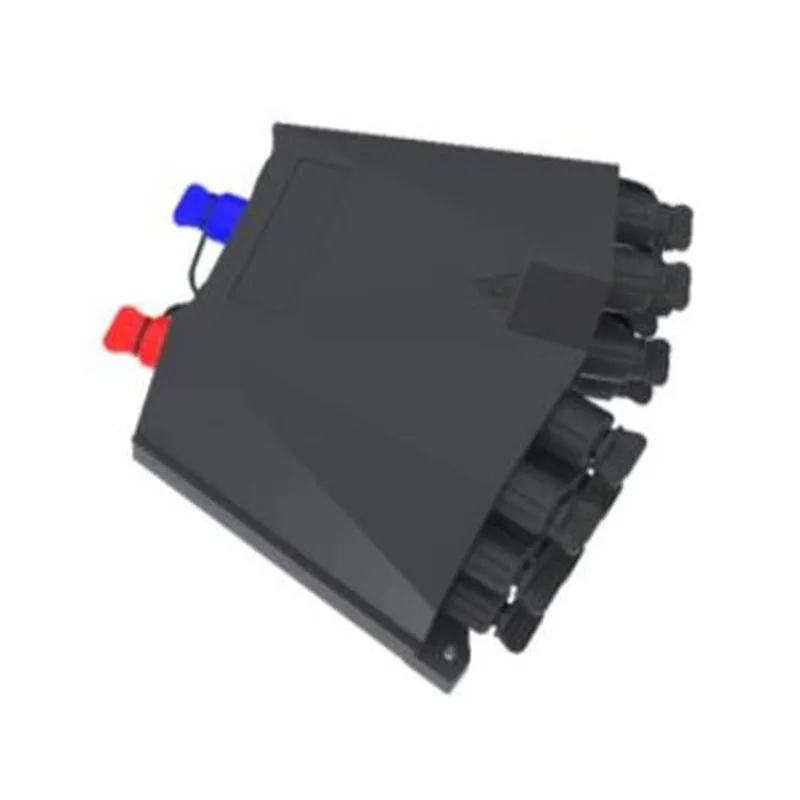

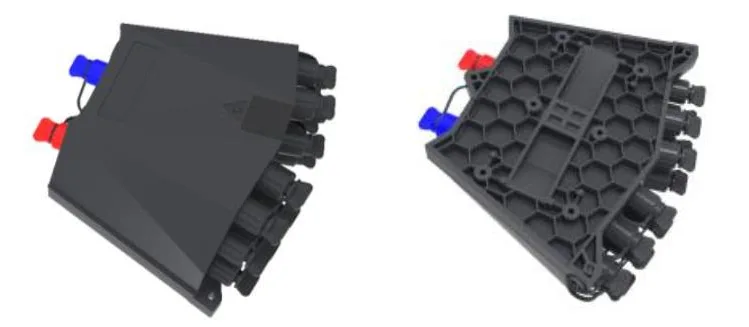

GFS-016-009c görünüşü

1.2 standartları uyğun gəlir

Təqdim olunan istehsal, standartlara uyğun olaraq hazırlanmış, istehsal edilmiş və sınaqdan keçirilmişdir:

Bu-t g.652	Bir rejimli bir optik lifin xüsusiyyətləri
IEC 60794-1-1	Optik lif kabelləri - 1-ci hissə: ümumi spesifikasiyası-ümumi
IEC 60794-1-2	Optik Fiber Cables-Hissə 1-2: Ümumi spesifikasiya-əsas optik kabel test proseduru

1.3 Tətbiq mühiti

Maddə	Dəyər
Əməliyyat temperaturu	-40 ºc ~ + 65 ºc
Quraşdırma istiliyi	-5 ºc ~ + 40 ºc
Saxlama temperaturu	-40ºC ~ + 65 ºc
Atmosfer təzyiqi	70 ~ 106kpa
Nisbi rütubət	≤93% (+ 40 ℃)

2. Xüsusiyyətləri

1. Alt qabıq və yuxarı örtük, sökülməyən isti boşqab qaynağı ilə qaynaqlanır.

2. Material: pp + gf.

3. Nəmin sübutu, suya davamlı, tozdan qorunan, yaşlanma əleyhinə.

4. İP68-ə qədər qorunma səviyyəsi.

5. İnteryer 1x2 FBT Splitter + 1x16 PLC Splitter və ya 1x16 PLC Splitter ilə təchiz edilmişdir.

6. Quraşdırma metodu: qütb quraşdırılmış, hava quraşdırılmış, divar quraşdırılmışdır.

3. Xüsusiyyətlər

3.1 mexaniki xüsusiyyətlər

Maddə	Xüsusiyyətlər	Rəy
Mənzilin materialları	Pp + gf
Metal aksesuarın materialı	Yüksək keyfiyyətli paslanmayan polad
Xarici ölçü (mm)	205 * 199 * 93 mm
Rəng	Qara
Quraşdırma çuxuru mövqeyi (mm)	194 * 133
Əvvəlcədən bağlayıcı adapterlərin sayı	18
Sıçrayış	1x2 fbt splitter + 1x16 plc splitter
İplik	IP68
Alışma qabiliyyəti	UL94-HB	Defolt
Neytral duz spreyi testi (NSS)	48 h	Defolt

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

4. Konfiqurasiya

4.1 Əsas optik parametrlər

Sıçrayış	(DB)		Rl (dB)	(DB)	Test metodu
Sıçrayış	Sıçrayış			Paylama qutusu	Test metodu
1 * 2 FBT (90/10) + 1 * 16 plc splitter, Scapc bağlayıcı ilə	1 * 2 FBT (90%)	≤1	≥55	≤1.2	IL: İC61300-3-4 Metod b RL: İC61300-3-6 Metod 1
	1 * 2 fbt (10%) + 1 * 16 plc	≤24.8	≥55	≤25
1 * 2 FBT (80/20) + 1 * 16 plc splitter, Scapc bağlayıcı ilə	1 * 2 FBT (80%)	≤1. 4-ə	≥55	≤1.6
	1 * 2 FBT (20%) + 1 * 16 plc	≤21.6	≥55	≤21.8
1 * 2 FBT (70/30) + 1 * 16 plc splitter, Scapc bağlayıcı ilə	1 * 2 FBT (70%)	≤2.1	≥55	≤2.3
	1 * 2 FBT (30%) + 1 * 16 plc	≤19.6	≥55	≤19.8
1 * 2 FBT (60/40) + 1 * 16 plc splitter, Scapc bağlayıcı ilə	1 * 2 FBT (60%)	≤2.8	≥55	≤3.0
	1 * 2 FBT (40%) + 1 * 16 plc	≤18.3	≥55	≤18.5
1 * 2 FBT (50/50) + 1 * 16 plc splitter, Scapc bağlayıcı ilə	1 * 2 FBT (50%)	≤3.7	≥55	≤3.9
	1 * 2 FBT (50%) + 1 * 16 plc	≤17.2	≥55	≤17.4
1 * 16 plc splitter, Scapc bağlayıcı ilə	1 * 16 plc	≤13.5	≥55db	≤13.7

Yuxarıdakı cədvəldə göstərilən optik parametrlər standart dəyərlərdir və tələblərə uyğun olaraq düzəldilə bilər.

5. Məhsul şəkli

5.1 Məhsul kabel yolları:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

1 * 2 fbt + 1 * 16 plc splitter kabel yolları

5.2 aksesuarları

Hə	Qisim adı	İstinad şəkli	Vahidi	Kəmiyyət	Rəy
1	İstifadəçilərMənəvi	/	pcs	1	İçində
2	Splitter Test Hesabatı	/	pcs	1	İçində
3	Divar quraşdırılmış dəst		quraşdırmaq	1	Müştərinin istəyi kimi isteğe bağlıdır
4	Qütb quraşdırılmış dəst		quraşdırmaq	1	Müştərinin istəyi kimi isteğe bağlıdır
5	Hava quraşdırılmış dəst		quraşdırmaq	1	Müştərinin istəyi kimi isteğe bağlıdır

6. Ətraf mühit xüsusiyyətləri

Bu məhsul ROHS Ətraf Mühitin Mühafizəsi Direktivinə uyğundur və qurğuşun, kadmium, civə, hexavalent xromu, poliablı bifenil (pBB) və pobde) məzmunu həddindən artıq deyil.

7. quraşdırma

7.1. Divar quraşdırılmış quraşdırma

Ölçüyə görə 3 deşik qazın, genişləndirmə plugini φ7.5 * 40, boşluqları uyğunlaşdırmaq və bərkidmək üçün vintlərdən istifadə etmək üçün qutunu qoyun.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Divar quraşdırılmış quraşdırma

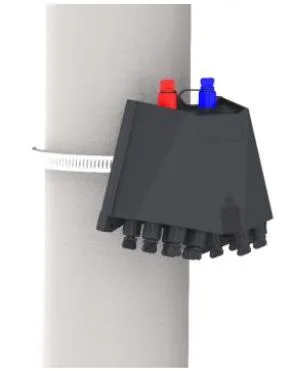

7.2. Qütb quraşdırılmış quraşdırma

Hoop ringini arxa boşqabın yuvası vasitəsilə keçir və telekommunikasiya dirəyində düzəldin

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Qütb quraşdırılmış quraşdırılması

7.3 Yerüstü quruluşu

Quraşdırılmış üstü örtüyün şassisinə bağlayın və sonra bolt, vəziyyətin qarşısını al.

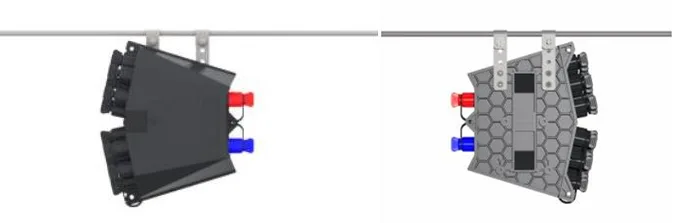

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Yerüstü quruluş

8. Bağlayıcı Əməliyyatı

8.1 əvvəlcədən bağlı adapter - a (e)

The Ferf bağlayıcısının ox hissəsini saat yönünün əksinə çevirin və toz papaqını çıxarın.

Pre-connected adapter - A（ E）

The Lif bağlayıcısının ox hissəsi yuxarıdadır, lif bağlayıcısını yuvaya daxil edin və sonra oxu döndərin saat yönünde.

Pre-connected adapter - A（ E）

8.2 Əvvəlcədən qoşulmuş adapter - B (XL)

Sc optik lif bağlayıcı bağlayıcısını növbə ilə boş hissələr vasitəsilə daxil edin və sonra onu adapterə qoşun;

Plastik açar ilə adapterdə XL əvvəlcədən qoşulmuş adapter qabığını quraşdırın;

The Snap Baharın fişini qabağa qoyun;

⚫ Kabel sıxacı quraşdırılıb və xətt fişə yaxın olmalıdır;

The Dəri kabel sıxac oturma qapağını qabağa saat yönünde vida edin

Pre-connected adapter - B（XL）

8.3 Əvvəlcədən qoşulmuş adapter - c

The Toz qapağını çıxarmaq üçün ox istiqamətindəki optik lifli preformalı fişdə sürüşmə halını itələyin; Okun istiqamətində adapterdəki toz qapağını çıxarmaq üçün düyməni basın.

Pre-connected adapter - C

⚫ Bərpa olunana qədər əvvəlcədən hazırlanmış fişin gövdəsini uyğunlaşdırın. Eyni şəkildə iki toz örtüyünü birləşdirin.

Pre-connected adapter - C

⚫ Quraşdırılmış prefabrik plug, tokanı sərbəst buraxmaq üçün sürüşmə halını itələyir və sonra əsas bədəni ayırmaq üçün geri çəkin.

Pre-connected adapter - C

8.4 Əvvəlcədən qoşulmuş adapter - D

⚫ Əvvəlcədən qoşulmuş fişini saat yönünde çevirin və oxun istiqamətində əvvəlcədən qoşulmuş fiş və toz örtüyünü açın.

Pre-connected adapter - D

⚫ Əvvəlcə qoşulmuş plug D və əvvəlcədən qoşulmuş adapter d-ni oxu istiqamətində birləşdirin və onu düzəltmək üçün fugini saat yönünde çevirin.

Pre-connected adapter - D

8.5 Əvvəlcədən qoşulmuş adapter - e (a)

⚫ Əvvəlcə qoşulmuş plug-u saat yönünde çevirin və oxun istiqamətində əvvəlcədən qoşulmuş fiş və toz örtüyünü açın

Pre-connected adapter - E ( A )

⚫ Əvvəlcə qoşulmuş plug e və birləşdirilmiş adapter E-ni oxun istiqamətində bağlayın və onu düzəltmək üçün saat yönünde fırladın.

Pre-connected adapter - E ( A )

8.6 Əvvəlcədən qoşulmuş adapter -f

Sc optik lif bağlayıcı bağlayıcısını növbə ilə boş hissələr vasitəsilə daxil edin və sonra onu adapterə qoşun;

Plastik açar ilə adapterdə XL əvvəlcədən qoşulmuş adapter qabığını quraşdırın;

The Snap Baharın fişini qabağa qoyun;

⚫ Kabel sıxacı quraşdırılıb və xətt fişə yaxın olmalıdır;

The Saat yönünün əksinə dəri kabel sıxac oturacaq qapağını vurun.

Pre-connected adapter -F<

8.7 Əvvəlcədən qoşulmuş adapter - g

Pre-connected adapter - G

9. Paket

Maddə	Material	Ölçü (mm)	Kəmiyyət	Ümumi çəki (kq)
Müstəqil məhsul qablaşdırması	Karton	225x210x115	1	0.8
Xarici qablaşdırma kartonu	Karton	470x440x615	20	17
Qeyd: Damla kabel saxlama tepsisi olmadan

Qaynar Teqlər: Əvvəlcədən bağlayıcı lifli optik kabel paylama qutusu GFS-016-009c
