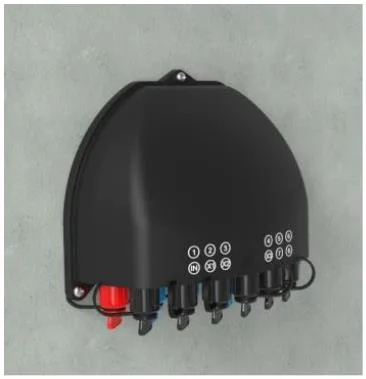

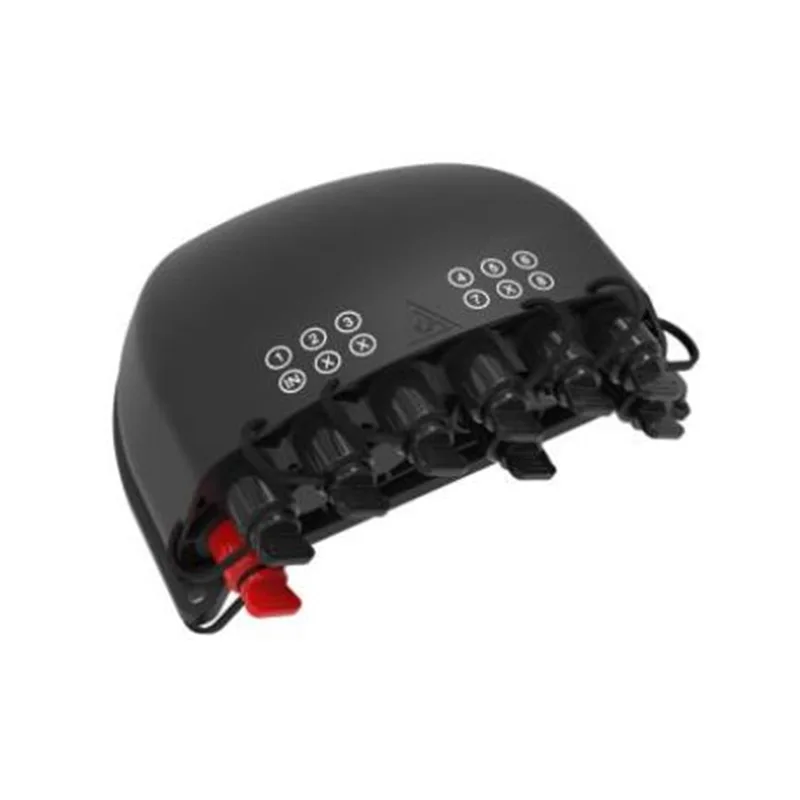

Əvvəlcədən bağlayıcı lifli optik kabel paylama qutusu GFS-12by & -1 & -2

1. Ümumi

1.1 təsvir

Əvvəlcədən bağlayıcı olan optik paylama qutusu ən qabaqcıl FTTX şəbəkə paylama node avadanlıqları, sürətli və etibarlı əlaqə, FTTX üçün yaxşı qorunma və idarəetmə təmin edir Şəbəkə.

1.2 standartları uyğun gəlir

Təqdim olunan istehsal, standartlara uyğun olaraq hazırlanmış, istehsal edilmiş və sınaqdan keçirilmişdir:

1.3 Tətbiq mühiti

2. Xüsusiyyətləri

1. Alt qabıq və yuxarı örtük, sökülməyən isti boşqab qaynağı ilə qaynaqlanır.

2. Material: pp.

3. Nəmin sübutu, suya davamlı, tozdan qorunan, yaşlanma əleyhinə.

4. İP68-ə qədər qorunma səviyyəsi.

5. Daxili 1x4 plc splitter + 1x8 plc splitter və ya 1x8 plc splitter ilə təchiz edilmişdir.

6. Quraşdırma metodu: qütb quraşdırılmış, hava quraşdırılmış, divar quraşdırılmışdır.

7. Adapter mövqeyi müştəri tələblərinə uyğun olaraq düzəldilə bilər.

3. Xüsusiyyətlər

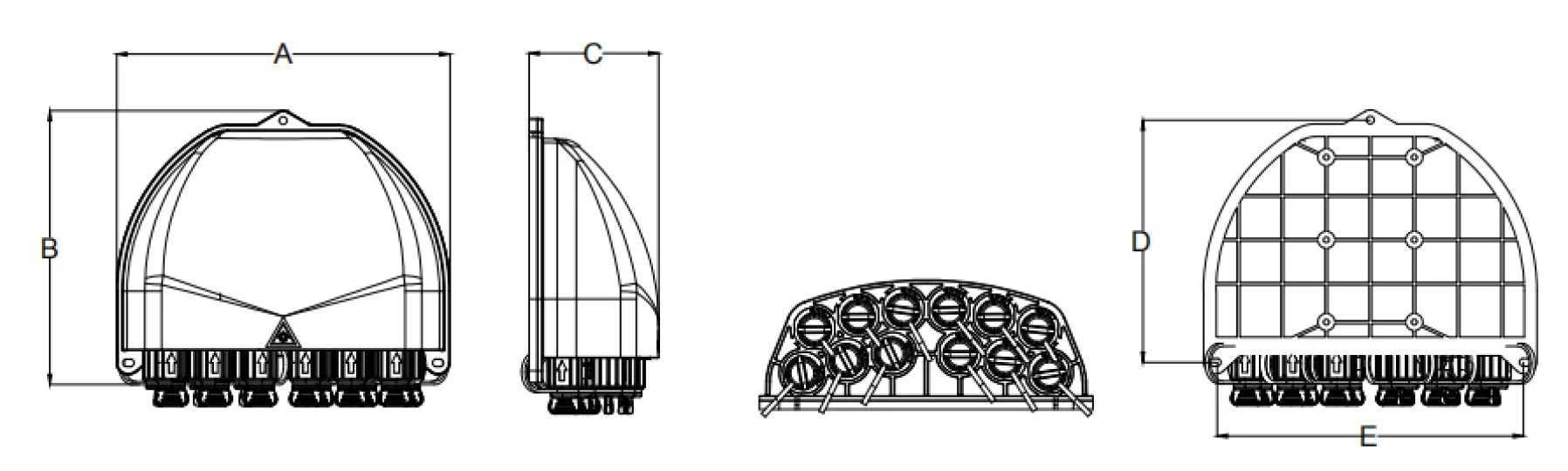

3.1 mexaniki xüsusiyyətlər

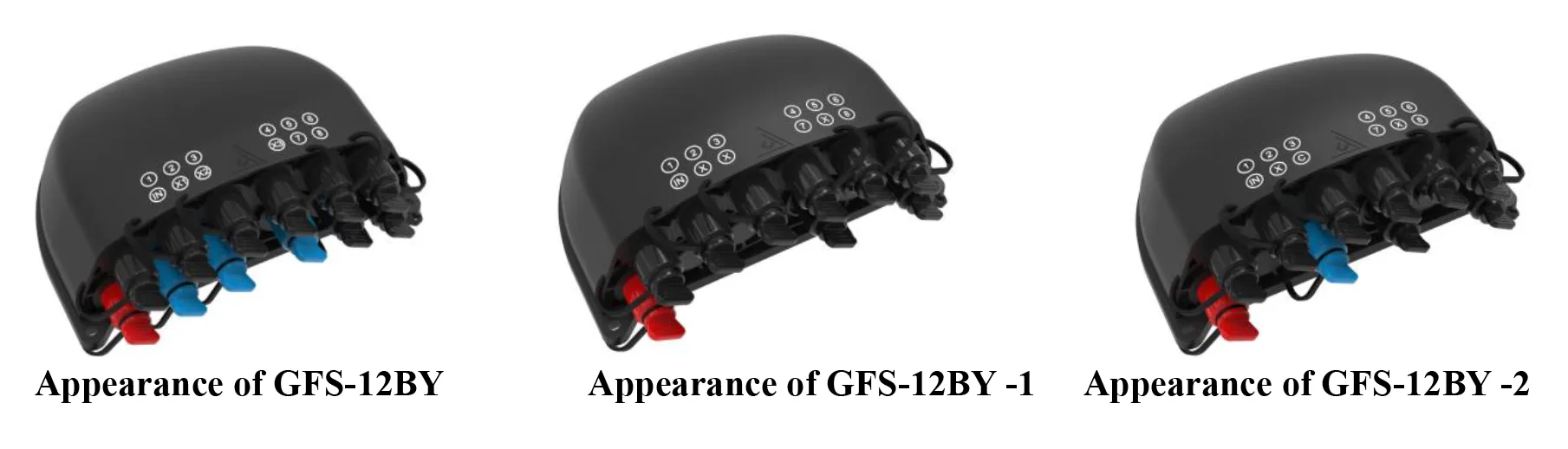

4. Məhsul şəkli

4.1 Məhsul kabel yolları:

Üstündəki plc, altındakı fbt

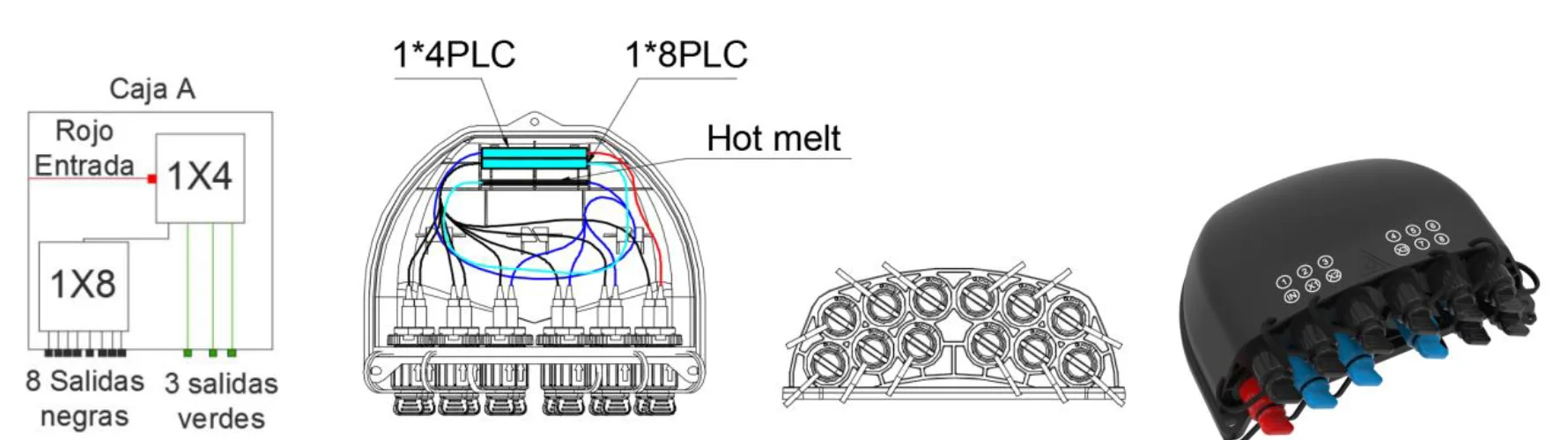

GFS-12BY (1 * 4 plc + 1 * 8 plc splitter kabel yolları)

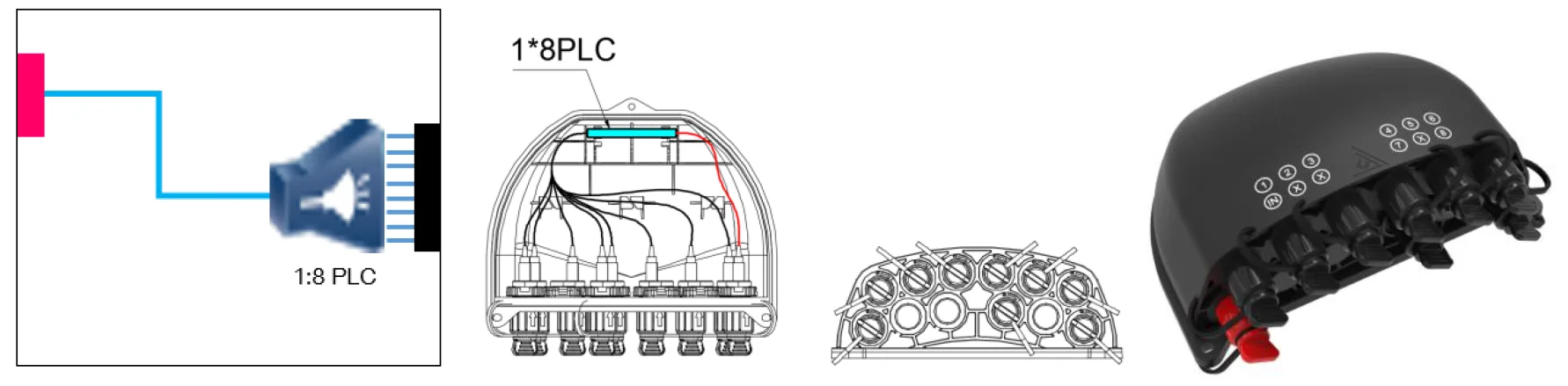

GFS-12BY-1 (1 * 8 plc splitter kabel yolları)

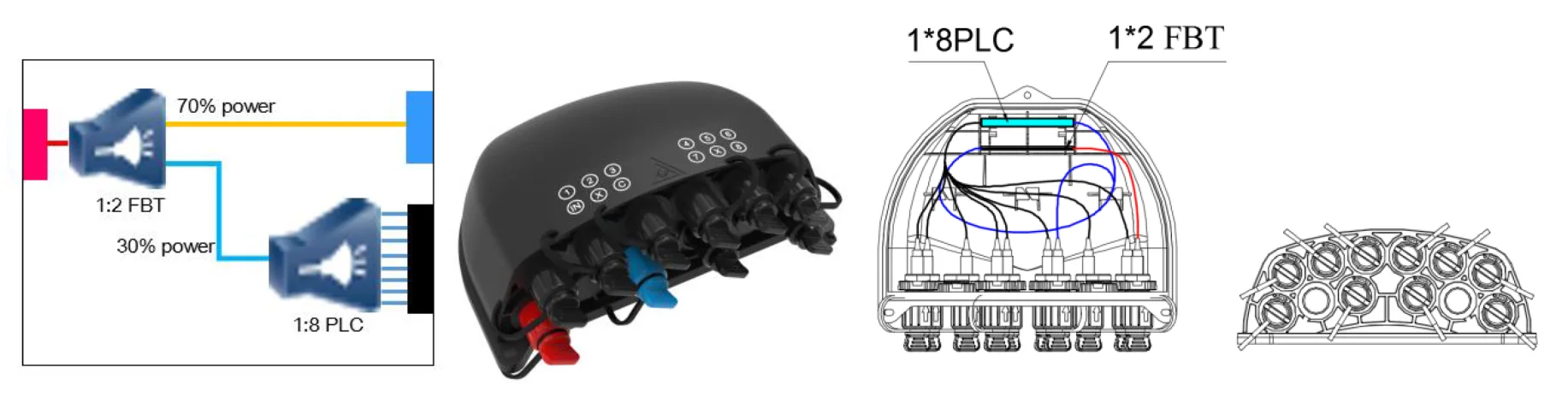

GFS-12BY-2 (1 * 2FBT + 1 * 8 plc splitter kabel yolları)

4.2 konfiqurasiya

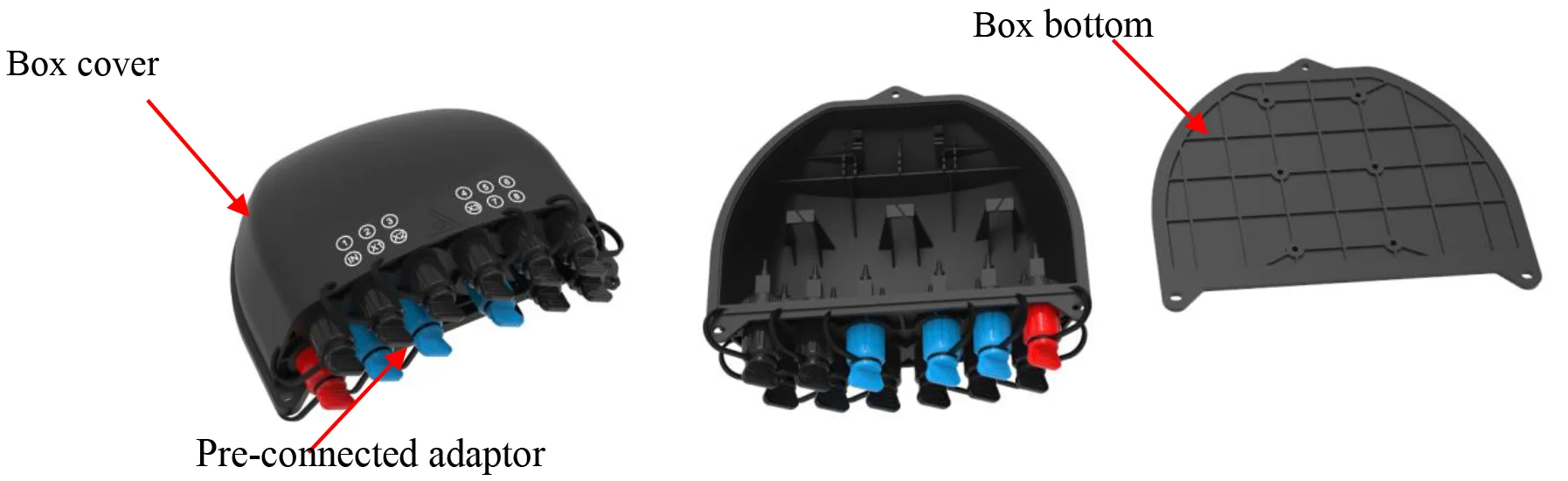

4.2.1 Əsas hissələr

4.2.2 Aksesuarlar

Hə	Qisim adı	İstinad şəkli	Vahidi	Kəmiyyət	Rəy
1	İstifadəçilərMənəvi	/	pcs	1	İçində
2	Splitter Test Hesabatı	/	pcs	1	İçində
3	Divar quraşdırılmış dəst		quraşdırmaq	1	Müştərinin kimi isteğe bağlıdır istək
4	Qütb quraşdırılmış dəst		quraşdırmaq	1	Müştərinin kimi isteğe bağlıdır istək
5	Hava quraşdırılmış dəst		quraşdırmaq	1	Müştərinin kimi isteğe bağlıdır istək

5. Ətraf mühit xüsusiyyətləri

Bu məhsul ROHS Ətraf Mühitin Mühafizəsi Direktivinə uyğundur və qurğuşun, kadmium, civə, hexavalent xromu, polionlaşdırılmış bifenil (pBB) və poliablı difenil efen (PBD) həddi aşmır.

6. quraşdırma

6.1. Divar quraşdırılmış quraşdırma

Ölçüyə görə 3 deşik qazın, genişləndirmə plugini φ7.5 * 40, boşluqları uyğunlaşdırmaq və bərkidmək üçün vintlərdən istifadə etmək üçün qutunu qoyun.

Divar quraşdırılmış quraşdırma

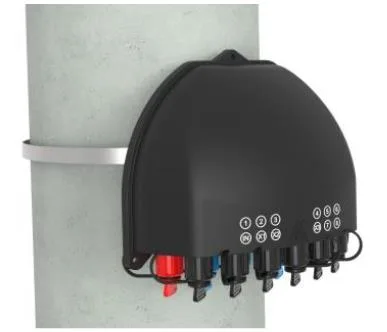

6.2. Qütb quraşdırılmış quraşdırma

Hoop ringini arxa boşqabın yuvası vasitəsilə keçir və telekommunikasiya dirəyində düzəldin

Qütb quraşdırılmış quraşdırılması

6.3 Divar quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

Telun üstünə asılmış şassisinə quraşdırılmış iki bağlayın və sonra bolt, vəziyyətin qarşısını al.

Divar quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

7. Bağlayıcı Əməliyyatı

7.1 əvvəlcədən bağlı adapter - a (e)

The Ferf bağlayıcısının ox hissəsini saat yönünün əksinə çevirin və toz papaqını çıxarın.

The Lif bağlayıcısının ox hissəsi yuxarıdadır, lif bağlayıcısını yuvaya daxil edin və sonra oxu döndərin saat yönünde.

7.2 Əvvəlcədən qoşulmuş adapter - B (XL)

Sc optik lif bağlayıcı bağlayıcısını növbə ilə boş hissələr vasitəsilə daxil edin və sonra onu adapterə qoşun;

Plastik açar ilə adapterdə XL əvvəlcədən qoşulmuş adapter qabığını quraşdırın;

The Snap Baharın fişini qabağa qoyun;

⚫ Kabel sıxacı quraşdırılıb və xətt fişə yaxın olmalıdır;

The Dəri kabel sıxac oturma qapağını qabağa saat yönünde vida edin

7.3 Əvvəlcədən qoşulmuş adapter - c

The Toz qapağını çıxarmaq üçün ox istiqamətindəki optik lifli preformalı fişdə sürüşmə halını itələyin; Okun istiqamətində adapterdəki toz qapağını çıxarmaq üçün düyməni basın.

⚫ Bərpa olunana qədər əvvəlcədən hazırlanmış fişin gövdəsini uyğunlaşdırın. Eyni şəkildə iki toz örtüyünü birləşdirin.

⚫ Quraşdırılmış prefabrik plug, tokanı sərbəst buraxmaq üçün sürüşmə halını itələyir və sonra əsas bədəni ayırmaq üçün geri çəkin.

7.4 Əvvəlcədən qoşulmuş adapter - D

⚫ Əvvəlcədən qoşulmuş fişini saat yönünde çevirin və oxun istiqamətində əvvəlcədən qoşulmuş fiş və toz örtüyünü açın.

⚫ Əvvəlcə qoşulmuş plug D və əvvəlcədən qoşulmuş adapter d-ni oxu istiqamətində birləşdirin və onu düzəltmək üçün fugini saat yönünde çevirin.

7.5 Əvvəlcədən qoşulmuş adapter - e (a)

⚫ Əvvəlcə qoşulmuş plug-u saat yönünde çevirin və oxun istiqamətində əvvəlcədən qoşulmuş fiş və toz örtüyünü açın

⚫ Əvvəlcə qoşulmuş plug e və birləşdirilmiş adapter E-ni oxun istiqamətində bağlayın və onu düzəltmək üçün saat yönünde fırladın.

7.6 əvvəlcədən bağlı adapter -f

Sc optik lif bağlayıcı bağlayıcısını növbə ilə boş hissələr vasitəsilə daxil edin və sonra onu adapterə qoşun;

Plastik açar ilə adapterdə XL əvvəlcədən qoşulmuş adapter qabığını quraşdırın;

The Snap Baharın fişini qabağa qoyun;

⚫ Kabel sıxacı quraşdırılıb və xətt fişə yaxın olmalıdır;

The Saat yönünün əksinə dəri kabel sıxac oturacaq qapağını vurun.

8. Paket
