Məhsul təsviri

1. Ümumi

1.1 təsvir

Əvvəlcədən bağlayıcı olan optik paylama qutusu ən inkişaf etmiş FTTX şəbəkə paylama node avadanlıqları, sürətli və etibarlı əlaqə, FTTX şəbəkəsi üçün yaxşı qorunma və idarəetmə təmin edir.

İstehsal növü	Təsnifat
Gfs-8by & -1	Əvvəlcədən bağlayıcı lifli optik kabel paylama qutusu

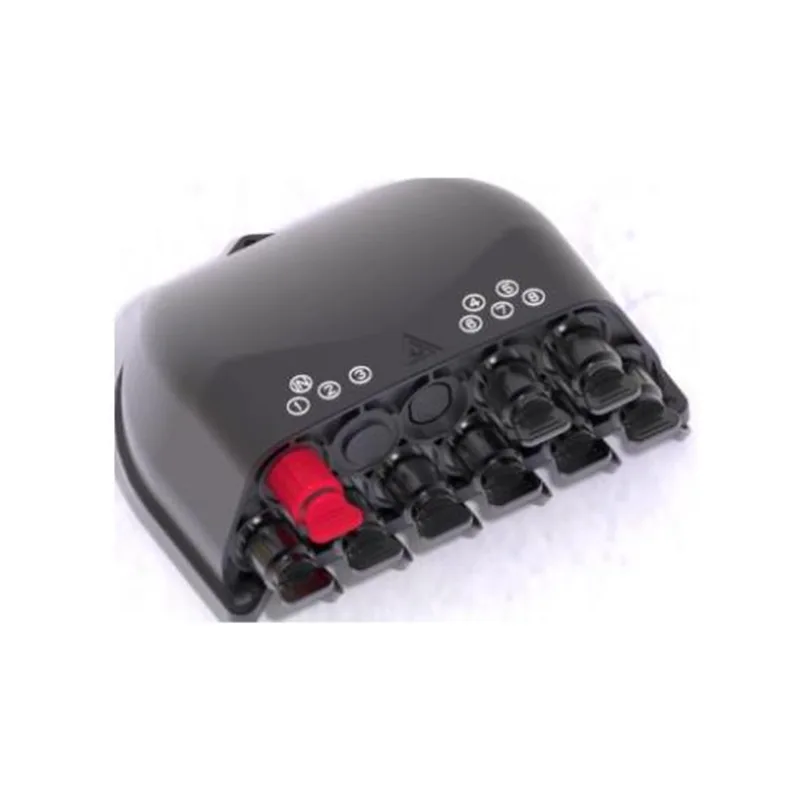

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

1.2 standartları uyğun gəlir

Təqdim olunan istehsal, standartlara uyğun olaraq hazırlanmış, istehsal edilmiş və sınaqdan keçirilmişdir:

Bu-t g.652	Bir rejimli bir optik lifin xüsusiyyətləri
IEC 60794-1-1	Optik lif kabelləri - 1-ci hissə: ümumi spesifikasiyası-ümumi
IEC 60794-1-2	Optik Fiber Cables-Hissə 1-2: Ümumi spesifikasiya-əsas optik kabel test proseduru

1.3 Tətbiq mühiti

Maddə	Dəyər
Əməliyyat temperaturu	-40 ºc ~ + 65 ºc
Quraşdırma istiliyi	-5 ºc ~ + 40 ºc
Saxlama temperaturu	-40ºC ~ + 65 ºc
Atmosfer təzyiqi	70 ~ 106kpa
Nisbi rütubət	≤93% (+ 40 ℃)

2. Xüsusiyyətləri

1. Alt qabıq və yuxarı örtük, sökülməyən isti boşqab qaynağı ilə qaynaqlanır.

2. Material: pp.

3. Nəmin sübutu, suya davamlı, tozdan qorunan, yaşlanma əleyhinə.

4. İP68-ə qədər qorunma səviyyəsi.

5. Daxili 1x2 FBT splitter + 1x8 plc splitter və ya 1x8 plc splitter ilə təchiz edilmişdir.

6. Quraşdırma metodu: qütb quraşdırılmış, hava quraşdırılmış, divar quraşdırılmışdır.

7. 30 metr 5mm dəyirmi kabelin saxlanması üçün açılan kabel saxlama tepsisi ilə təchiz oluna bilər.

3. Xüsusiyyətlər

3.1 mexaniki xüsusiyyətlər

Maddə	Xüsusiyyətlər	Rəy
Mənzilin materialları	Dəyişdirilmiş PP plastik
Metal aksesuarın materialı	Yüksək keyfiyyətli paslanmayan polad

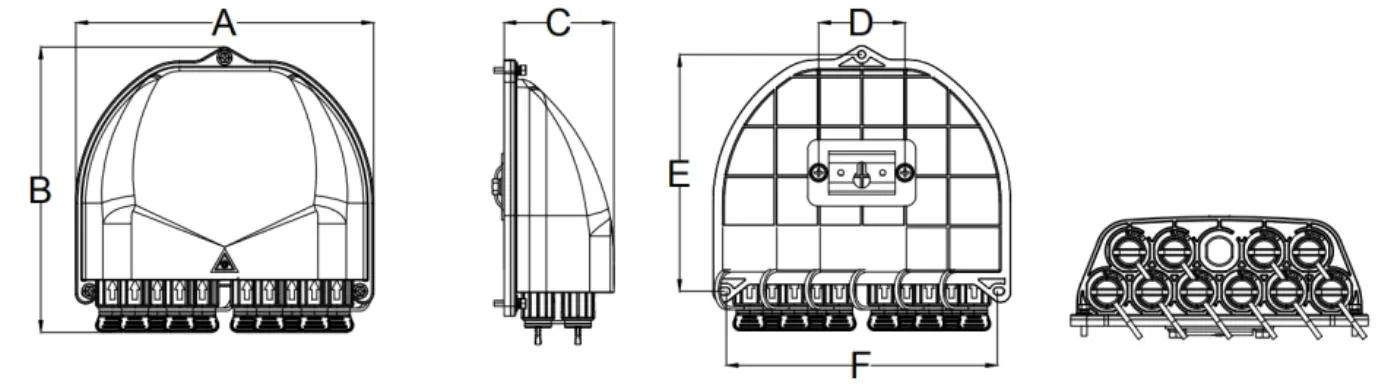

Xarici ölçü (mm)	171 * 179 * 66mm	A * b * c
Rəng	Qara
Quraşdırma çuxuru mövqeyi (mm)	52 * 142 * 165	D * e * f

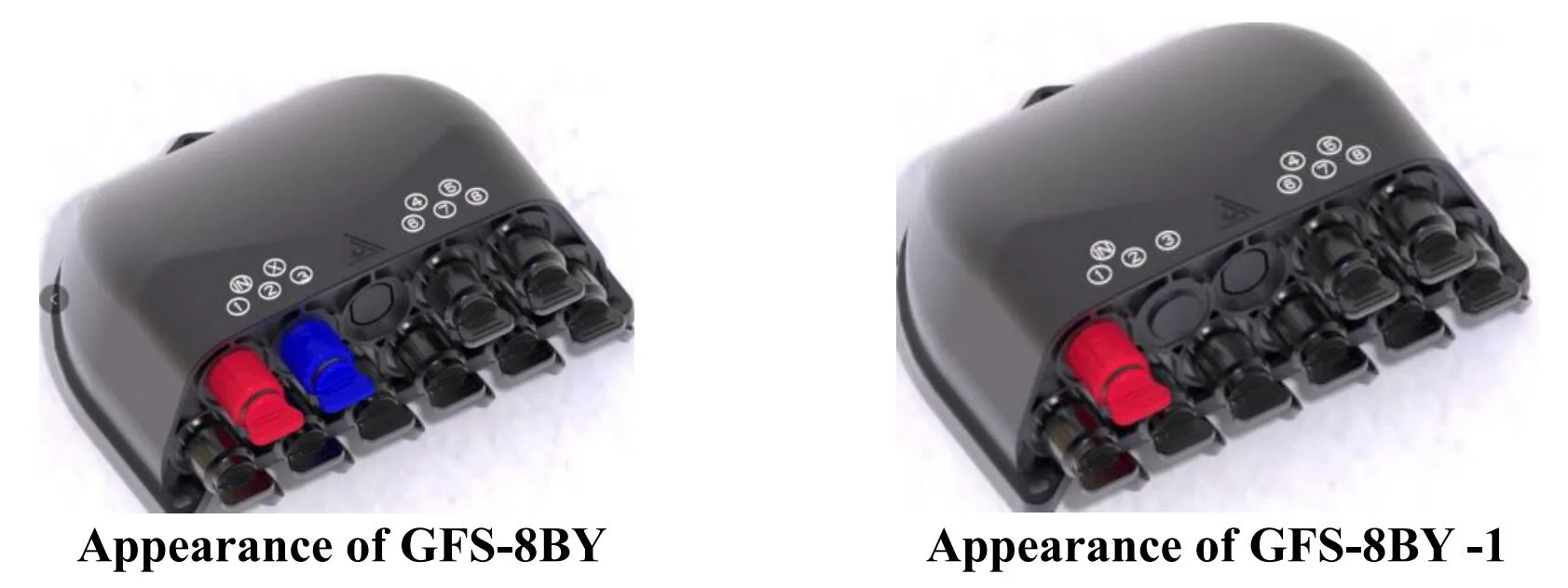

Əvvəlcədən bağlayıcı adapterlərin sayı	10	GFS-8BY (1 qırmızı, 1 mavi, 8 qara)
Əvvəlcədən bağlayıcı adapterlərin sayı	9	Gfs-8by-1 (1 qırmızı, 8 qara)
Sıçrayış	1x2 fbt splitter + 1x8 plc splitter	GFS-8BY, 1x2 FBT Splitter-in standart nisbəti 70% / 30% -dir
Sıçrayış	1x8 plc splitter	Gfs-8by-1
İplik	IP68
Alışma qabiliyyəti	UL94-HB	Ehtiyaclara görə düzəldilə bilər.
Neytral duz spreyi testi (NSS)	48h	Ehtiyaclara görə düzəldilə bilər.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

4. Konfiqurasiya

Əsas optik parametrlər

Model	Sıçrayış	(DB)		Rl (dB)	(DB)	Test metodu
Model	Sıçrayış	Sıçrayış			Paylama qutusu	Test metodu
Gfs-8by	1 * 2 FBT (90/10) + 1 * 8 plc splitter, Scapc bağlayıcı ilə	1 * 2 FBT (90%)	≤8.3	≥55db	≤1.03	IL: IEC61300-3-4 metodu b RL: IEC61300-3-6 metodu 1
		1 * 2 fbt (10%) + 1 * 8 plc	≤21.7	≥55db	≤21.9
	1 * 2 FBT (80/20) + 1 * 8 plc splitter, Scapc bağlayıcı ilə	1 * 2 FBT (80%)	≤1.4	≥55db	≤1.6
		1 * 2 FBT (20%) + 1 * 8 plc	≤18.3	≥55db	≤18.5
	1 * 2 FBT (70/30) + 1 * 8 plc splitter, Scapc bağlayıcı ilə	1 * 2 FBT (70%)	≤2.1	≥55db	≤2.3
		1 * 2 FBT (30%) + 1 * 8 plc	≤16.5	≥55db	≤16.7
	1 * 2 FBT (60/40) + 1 * 8 plc splitter, Scapc bağlayıcı ilə	1 * 2 FBT (60%)	≤2.8	≥55db	≤3.0
		1 * 2 FBT (40%) + 1 * 8 plc	≤15.2	≥55db	≤15.4
	1 * 2 FBT (50/50) + 1 * 8 plc splitter, Scapc bağlayıcı ilə	1 * 2 FBT (50%)	≤3.8	≥55db	≤4.0
		1 * 2 FBT (50%) + 1 * 8 plc	≤14.3	≥55db	≤14.5
Gfs-8by-1	1x8 plc splitter, Scapc bağlayıcı ilə	1 * 8 plc	≤10.5	≥55db	≤10.7

Yuxarıdakı cədvəldə göstərilən optik parametrlər standart dəyərlərdir və tələblərə uyğun olaraq düzəldilə bilər.

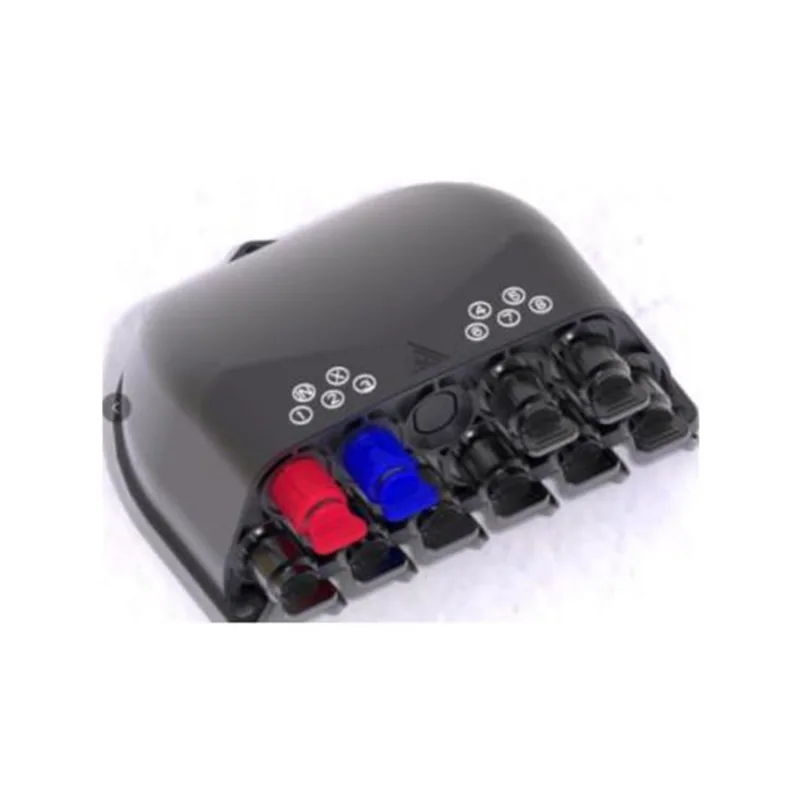

5. Məhsul şəkli

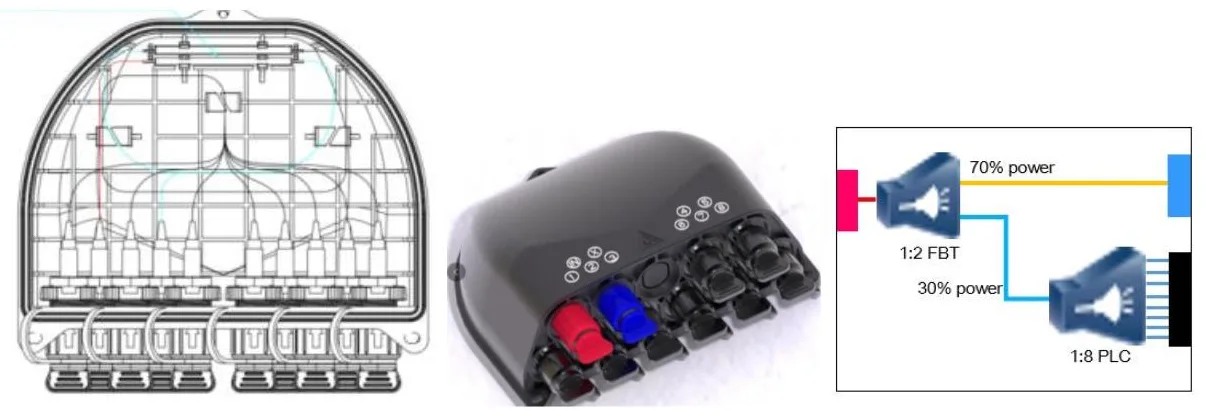

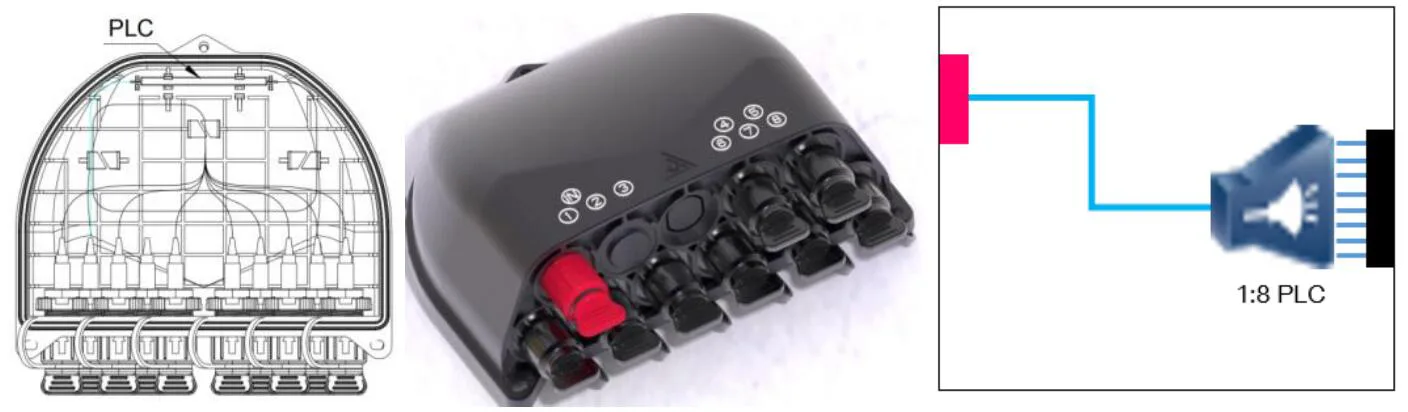

5.1 Məhsul kabel yolları:

Üstündəki plc, altındakı fbt

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

GFS-8BY (1 * 2 FBT + 1 * 8 plc splitter kabel yolları)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

GFS-8BY-1 (1 * 8 plc splitter kabel yolları)

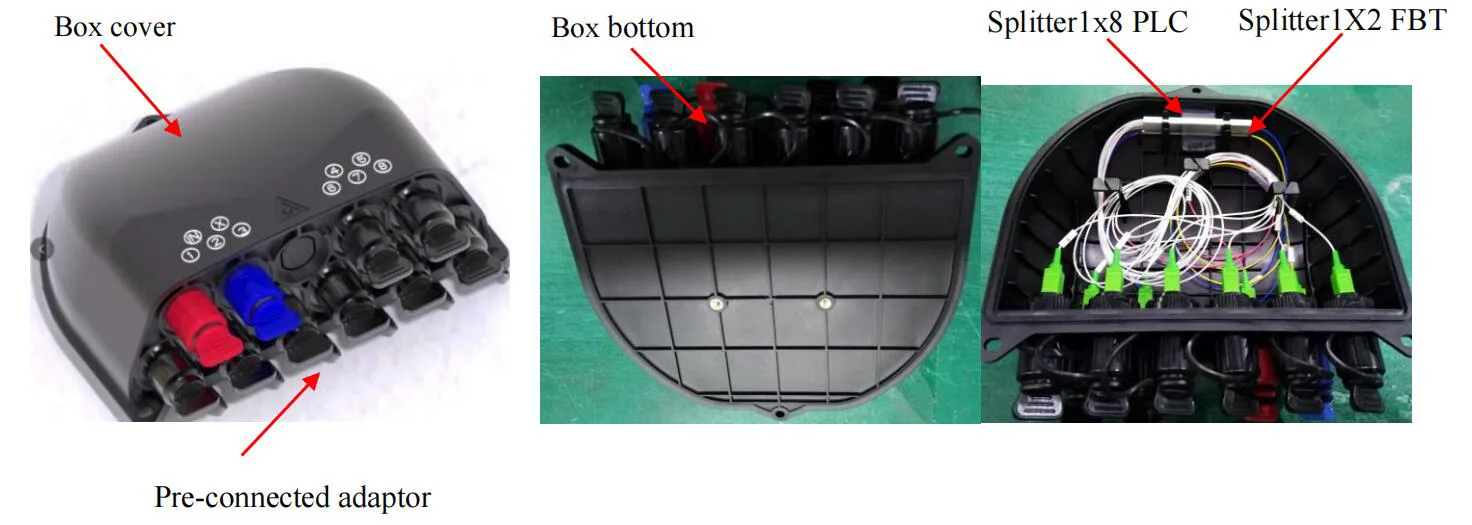

5.2 konfiqurasiya

5.2.1 Əsas hissələr

Hə	Qisim adı	Vahidi	Kəmiyyət	Rəy
1	Qutu alt	pcs	1
2	Qutu örtüyü	pcs	1
3	Əvvəlcədən qoşulmuş adapter	pcs	10	Gfs-8by
4	Əvvəlcədən qoşulmuş adapter	pcs	9	Gfs-8by-1
5	Splitter1x2 fbt	pcs	1	Yalnız GFS-8BY-də quraşdırılmışdır
6	Splitter1x8 plc	pcs	1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

5.2.2 aksesuarları

Hə	Qisim adı	İstinad şəkli	Vahidi	Kəmiyyət	Rəy
1	İstifadəçilərMənəvi	/	pcs	1	İçində
2	Splitter Test Hesabatı	/	pcs	1	İçində

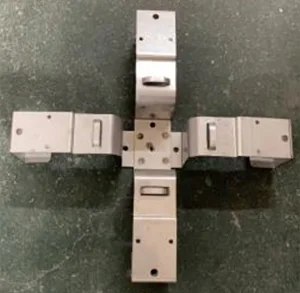

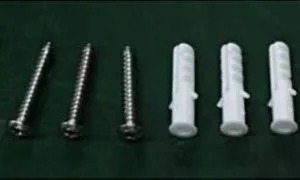

3	Divar quraşdırılmış dəst		quraşdırmaq	1	Müştərinin kimi isteğe bağlıdır istək

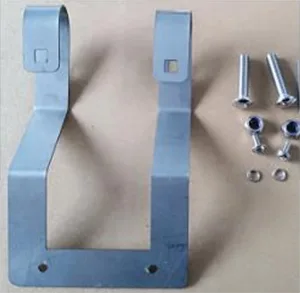

4	Qütb quraşdırılmış dəst		quraşdırmaq	1	Müştərinin kimi isteğe bağlıdır istək
4	Qütb quraşdırılmış dəst		quraşdırmaq	1	Müştərinin kimi isteğe bağlıdır istək
5	Hava quraşdırılmış dəst		quraşdırmaq	1	Müştərinin kimi isteğe bağlıdır istək

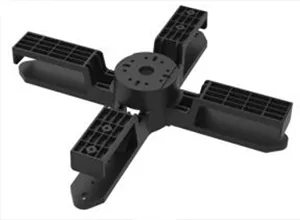

6	Kabel atın Saxlama tepsisi		quraşdırmaq	1	Müştərinin kimi isteğe bağlıdır istək
7	Kabel atın Saxlama tepsisi		quraşdırmaq	1	Müştərinin kimi isteğe bağlıdır istək

6. Ətraf mühit xüsusiyyətləri

Bu məhsul ROHS Ətraf Mühitin Mühafizəsi Direktivinə uyğundur və qurğuşun, kadmium, civə, hexavalent xromu, polionlaşdırılmış bifenil (pBB) və poliablı difenil efen (PBD) həddi aşmır.

7. quraşdırma

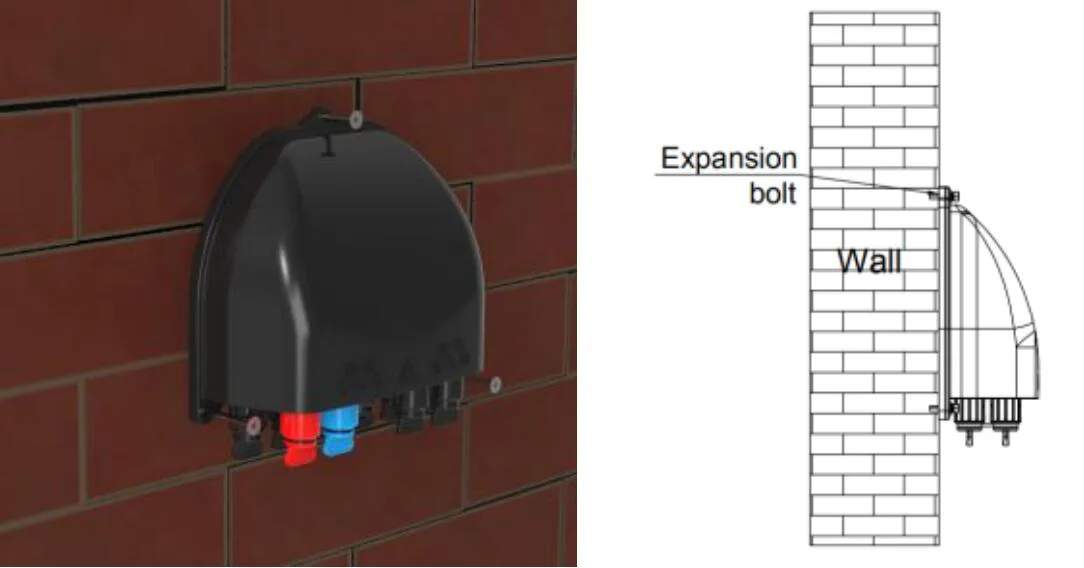

7.1. Divar quraşdırılmış quraşdırma

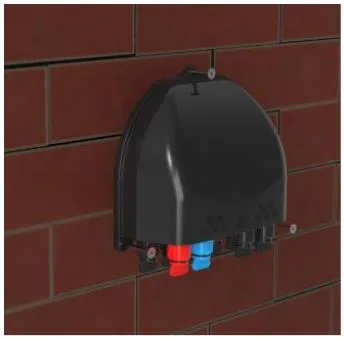

Ölçüyə görə 3 deşik qazın, genişləndirmə plugini φ7.5 * 40, boşluqları uyğunlaşdırmaq və bərkidmək üçün vintlərdən istifadə etmək üçün qutunu qoyun.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Divar quraşdırılmış quraşdırma

7.2. Qütb quraşdırılmış quraşdırma

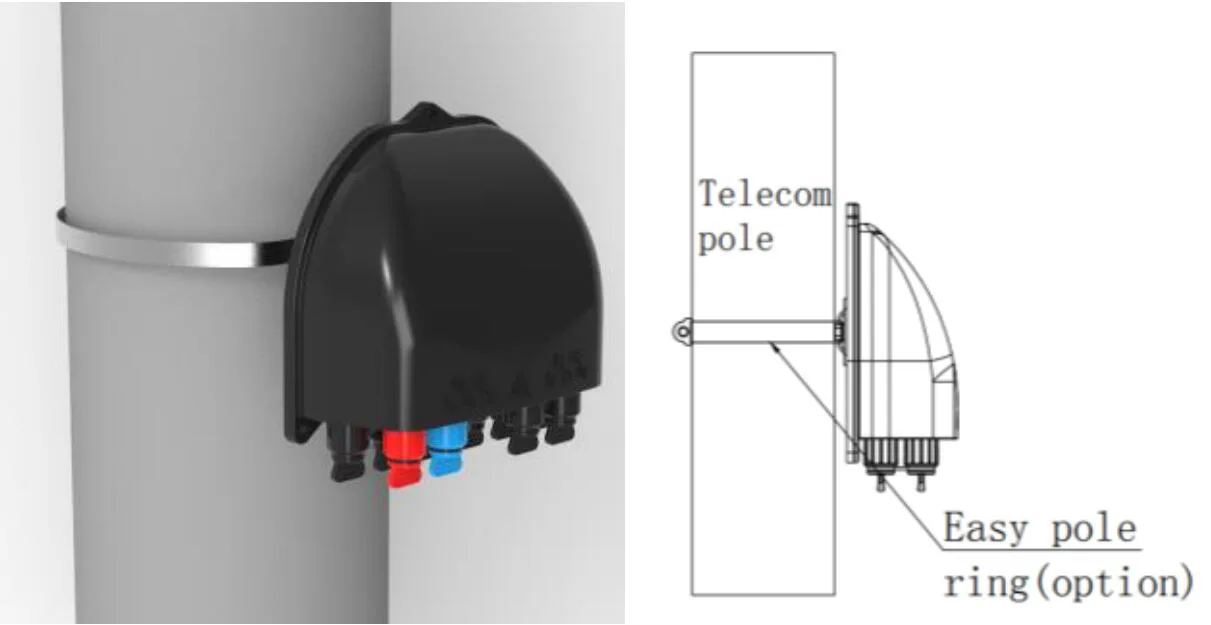

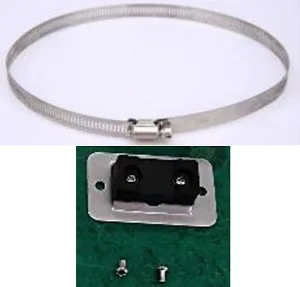

Hoop ringini arxa boşqabın yuvası vasitəsilə keçir və telekommunikasiya dirəyində düzəldin

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Qütb quraşdırılmış quraşdırılması

7.3. Divar quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

Drop kabel saxlama tepsisinde montaj çuxurunun ölçüsünə görə divarda 4 deşik qazın, genişləndirmə fişini φ 8 * 40, boşluqları uyğunlaşdırmaq üçün qutunu qoyun vintlər ilə.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Divar quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

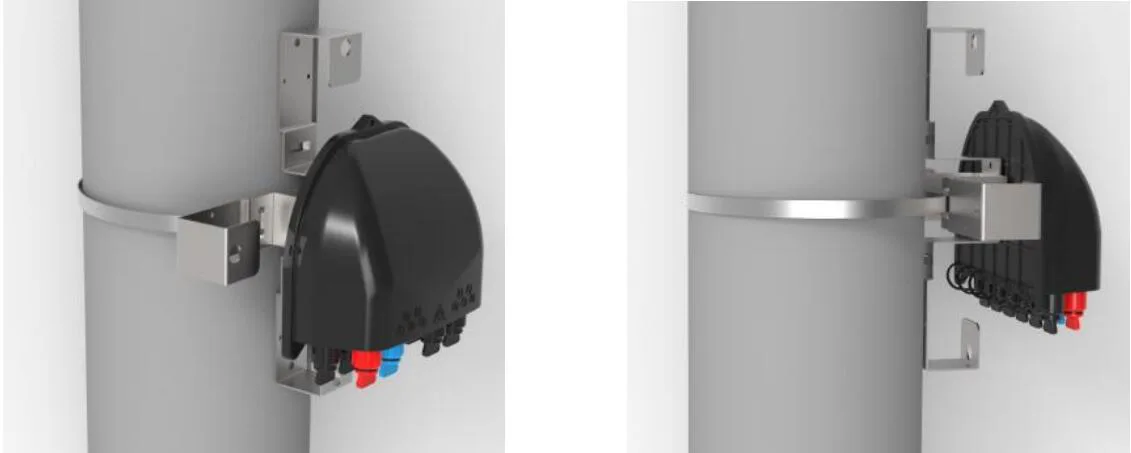

7.4. Qütb quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

Drop kabel saxlama tepsisinin yuvası vasitəsilə paslanmayan polad kəmərini keçin və qütblə tokla düzəldin.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Qütb quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

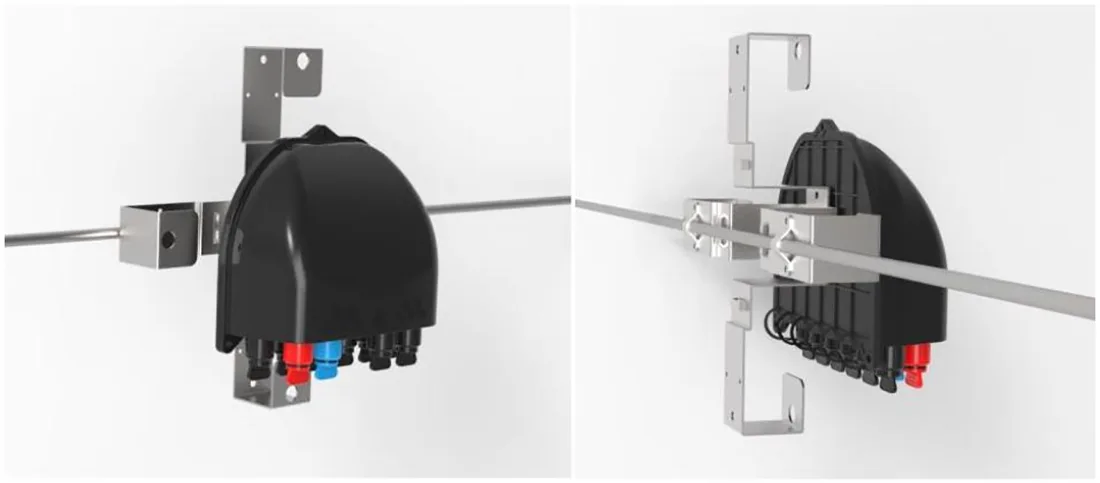

7.5. Hava quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

Paylama qutusunu Messenger-ə düzəltmək üçün kiçik metal boşqabdan istifadə edin.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Hava quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

8. Bağlayıcı Əməliyyatı

8.1 əvvəlcədən bağlı adapter - a (e)

The Ferf bağlayıcısının ox hissəsini saat yönünün əksinə çevirin və toz papaqını çıxarın.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

The Lif bağlayıcısının ox hissəsi yuxarıdadır, lif bağlayıcısını yuvaya daxil edin və sonra oxu döndərin saat yönünde.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.2 Əvvəlcədən qoşulmuş adapter - B (XL)

Sc optik lif bağlayıcı bağlayıcısını növbə ilə boş hissələr vasitəsilə daxil edin və sonra onu adapterə qoşun;

Plastik açar ilə adapterdə XL əvvəlcədən qoşulmuş adapter qabığını quraşdırın;

The Snap Baharın fişini qabağa qoyun;

⚫ Kabel sıxacı quraşdırılıb və xətt fişə yaxın olmalıdır;

The Dəri kabel sıxac oturma qapağını qabağa saat yönünde vida edin

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.3 Əvvəlcədən qoşulmuş adapter - c

The Toz qapağını çıxarmaq üçün ox istiqamətindəki optik lifli preformalı fişdə sürüşmə halını itələyin; Okun istiqamətində adapterdəki toz qapağını çıxarmaq üçün düyməni basın.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Bərpa olunana qədər əvvəlcədən hazırlanmış fişin gövdəsini uyğunlaşdırın. Eyni şəkildə iki toz örtüyünü birləşdirin.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Quraşdırılmış prefabrik plug, tokanı sərbəst buraxmaq üçün sürüşmə halını itələyir və sonra əsas bədəni ayırmaq üçün geri çəkin.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.4 Əvvəlcədən qoşulmuş adapter - D

⚫ Əvvəlcədən qoşulmuş fişini saat yönünde çevirin və oxun istiqamətində əvvəlcədən qoşulmuş fiş və toz örtüyünü açın.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Əvvəlcə qoşulmuş plug D və əvvəlcədən qoşulmuş adapter d-ni oxu istiqamətində birləşdirin və onu düzəltmək üçün fugini saat yönünde çevirin.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.5 Əvvəlcədən qoşulmuş adapter - e (a)

⚫ Əvvəlcə qoşulmuş plug-u saat yönünde çevirin və oxun istiqamətində əvvəlcədən qoşulmuş fiş və toz örtüyünü açın

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Əvvəlcə qoşulmuş plug e və birləşdirilmiş adapter E-ni oxun istiqamətində bağlayın və onu düzəltmək üçün saat yönünde fırladın.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.6 Əvvəlcədən qoşulmuş adapter -f

Sc optik lif bağlayıcı bağlayıcısını növbə ilə boş hissələr vasitəsilə daxil edin və sonra onu adapterə qoşun;

Plastik açar ilə adapterdə XL əvvəlcədən qoşulmuş adapter qabığını quraşdırın;

The Snap Baharın fişini qabağa qoyun;

⚫ Kabel sıxacı quraşdırılıb və xətt fişə yaxın olmalıdır;

The Saat yönünün əksinə dəri kabel sıxac oturacaq qapağını vurun.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

9. Paket

Maddə	Material	Ölçü (mm)	Kəmiyyət	Ümumi çəki (kq)
Müstəqil məhsul qablaşdırması	Karton	195x195x95	1	0.7
Xarici qablaşdırma kartonu	Karton	810x410x510	40	28.1
Qeyd: Damla kabel saxlama tepsisi olmadan
