Əvvəlcədən bağlayıcı lifli optik kabel paylama qutusu GFS-8SX

1. Ümumi

1.1 təsvir

Əvvəlcədən bağlayıcı olan optik paylama qutusu ən inkişaf etmiş FTTX şəbəkə paylama node avadanlıqları, sürətli və etibarlı əlaqə, FTTX şəbəkəsi üçün yaxşı qorunma və idarəetmə təmin edir.

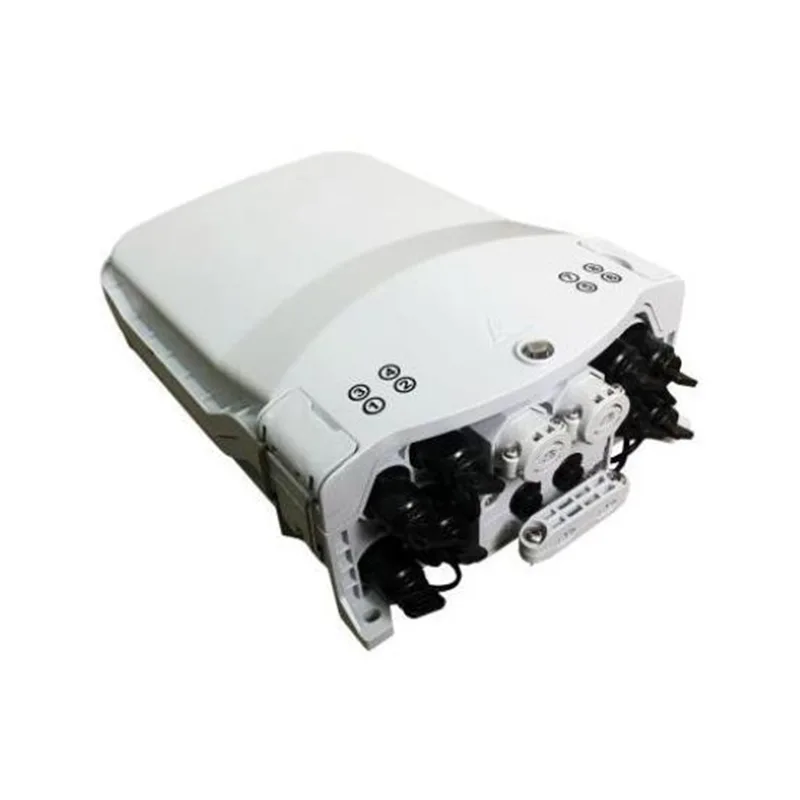

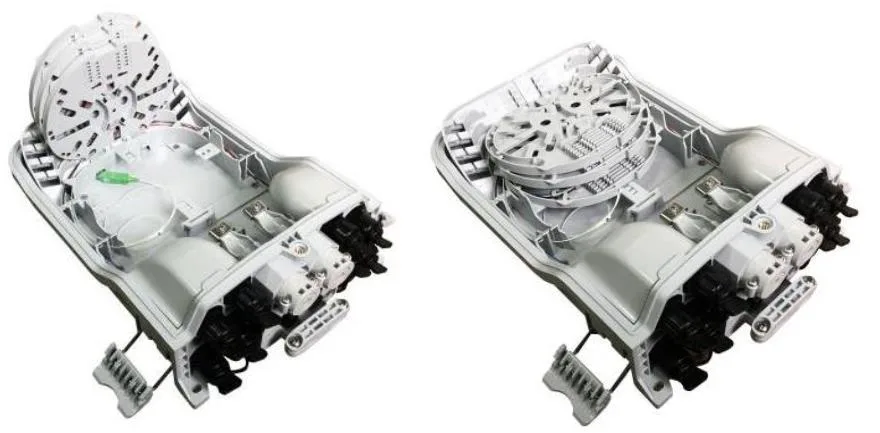

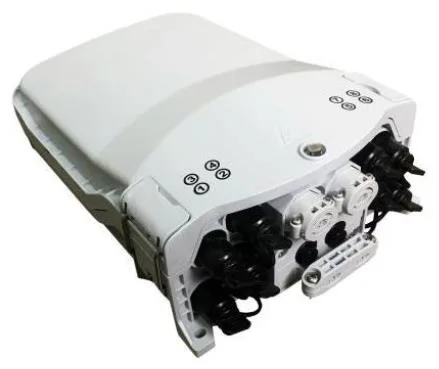

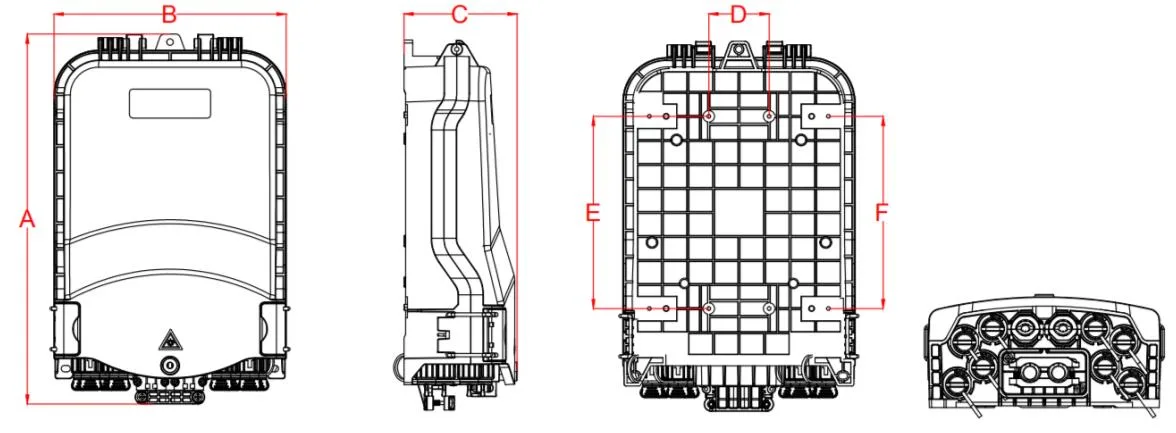

GFS-8SX görünüşü

1.2 standartları uyğun gəlir

Təqdim olunan istehsal, standartlara uyğun olaraq hazırlanmış, istehsal edilmiş və sınaqdan keçirilmişdir:

1.3 Tətbiq mühiti

2. Xüsusiyyətləri

1. Ətraflı quruluş dizaynı, asan işləmə və məqbul marşrutlaşdırma.

2. Material: PC + ABS.

3. Nəmin sübutu, suya davamlı, tozdan qorunan, yaşlanma əleyhinə.

4. IP65-ə qədər qorunma səviyyəsi.

5. 1 Oval Optik Kabel Girişi, 2 filial optik kabel girişləri və 8 əvvəlcədən qoşulmuş adapterlər.

6. Müxtəlif növ splice qabları mövcuddur.

7. Quraşdırma metodu: Qütb quraşdırılmış, hava quraşdırılmış, divar quraşdırılmışdır.

8. 50 metr 5mm dəyirmi kabelin saxlanması ilə tanış olmaq üçün açılan kabel saxlama tepsisi ilə təchiz oluna bilər.

3. Xüsusiyyətlər

3.1 mexaniki xüsusiyyətlər

4. Konfiqurasiya

Əsas optik parametrlər

Yuxarıdakı cədvəldə göstərilən optik parametrlər standart dəyərlərdir və tələblərə uyğun olaraq düzəldilə bilər.

5. Məhsul şəkli

5.1 Məhsul kabel yolları:

5.2 konfiqurasiya

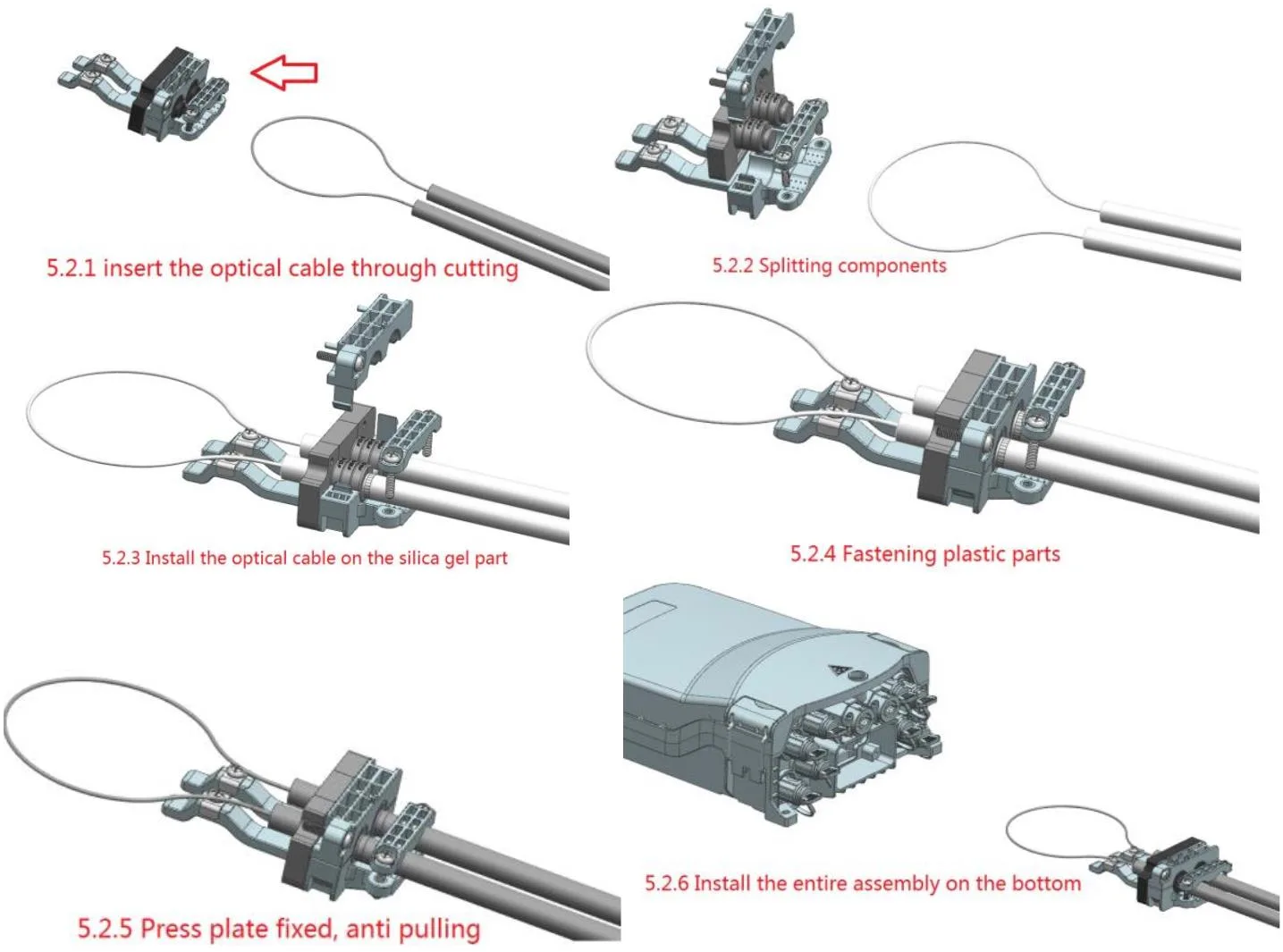

Sürətli quraşdırma, bərkidilmə və sürətli fiş ilə düz bir optik kabelin möhürlənməsi.

5.3 Fiber optik kabel bifurcation

5.4 Məhsul kabel yolları

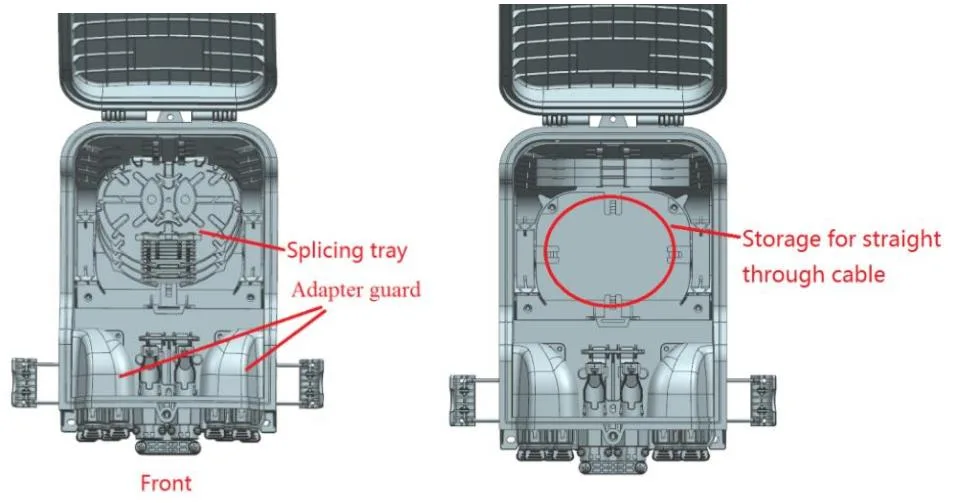

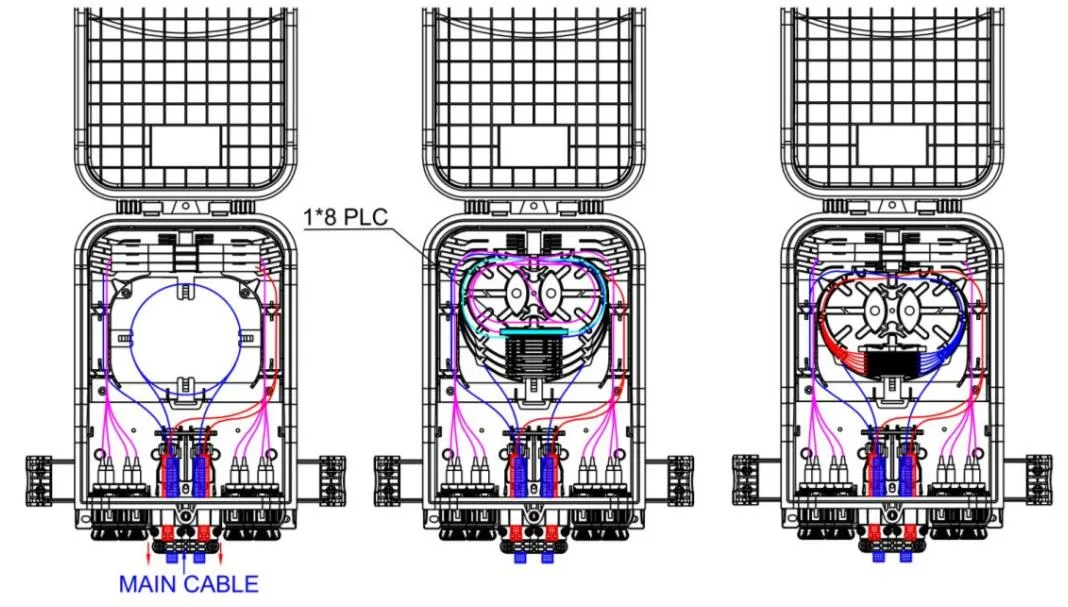

GFS-8SX yönləndirmə diaqramı

5.5 Satış tepsisi

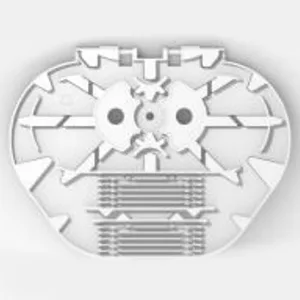

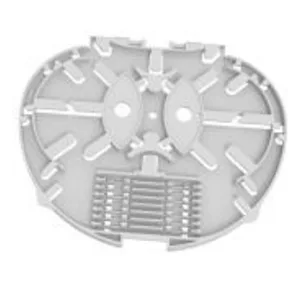

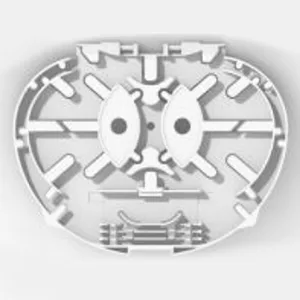

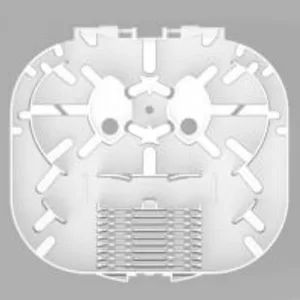

Maddə	Tullanan tepsisi a	SPLICING TRAY B	Splitter tepsisi A-1
Ölçülər (h * W * d, mm)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8
Xalis çəki (kq)	0.021	0.015	0.021
Şəkil
Rəng	RAL7035	RAL7035	RAL7035
Material	PC + ABS	PC + ABS	PC + ABS
Bir tepsisin (nüvələrin) parçalanma qabiliyyəti	12 (2 qat istilik büzücü qoruyucu qol)	8 (1 qat büzüşən qoruyucu qol)	6 (2 qat büzücü qoruyucu qol)
Bir tepsinin (PC) splitter tutumu	1 (plc 1x2, 1x4, 1x8, 0.9mm lif, 60x7x4mm)	/	1 (plc 1x16, 0.9mm lif, 60x12x4mm)
Maksimum (PC)	4	8	4
Defolt (PC)	1	/	/

Qeyd:

1. Yuxarıdakı qablar tələblərə uyğun olaraq qarışdırıla bilər.

2. Konfiqurasiya qaydaları: 1A = 2B = 2C = 1D = 1E

3. Fiber disklərin növləri davamlı olaraq artır

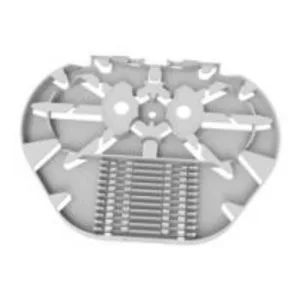

Maddə	Qəflətən tepsisi c	Qisqan tepi d	Qəflətən tepse e	SPLICING TRAY E-1
Ölçülər (h * W * d, mm)	136 * 104 * 4	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8
Xalis çəki (kq)	0.018	0.024	0.033	0.033
Şəkil
Rəng	RAL7035	RAL7035	RAL7035	RAL7035
Material	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Bir tepsisin (nüvələrin) parçalanma qabiliyyəti	12 (1 qat büzüşən qoruyucu qol)	24 (2 qat istilik büzülmüş qorunma qolu)	24 (2 qat istilik büzülmüş qorunma qolu)	18 (2 qat istilik büzülmüş qorunma qolu)
Bir tepsinin (PC) splitter tutumu	/	/	1 (plc 1x2, 1x4, 1x8, 0.9mm lif, 60x7x4mm)	1 (plc 1x16, 0.9mm lif, 60x12x4mm)
Maksimum (PC)	8	4	4	4
Defolt (PC)	2	/	/	/

Qeyd:

1. Yuxarıdakı qablar tələblərə uyğun olaraq qarışdırıla bilər.

3. Konfiqurasiya qaydaları: 1A = 2B = 2C = 1D = 1E

3. Fiber disklərin növləri davamlı olaraq artır

5.6 aksesuarları

Hə	Qisim adı	İstinad şəkli	Vahidi	Kəmiyyət	Rəy
1	İstifadəçilərMənəvi	/	pcs	1	İçində
2	Splitter Test Hesabatı	/	pcs	1	İçində

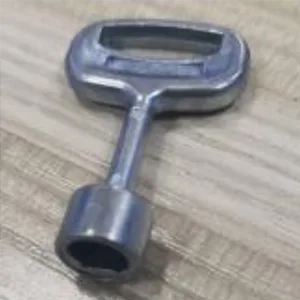

3	Key		pcs	1	"D" növü

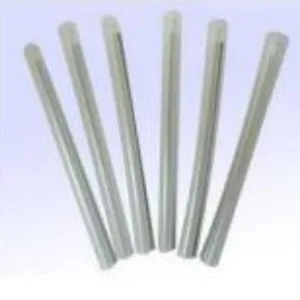

4	İstilik-büzülən qoruma qolu		pcs	8	L = 45mm

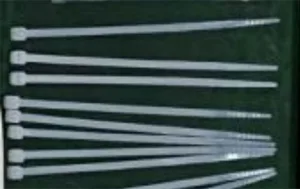

5	Neylon kabel qalstuku		pcs	10	3x100mm

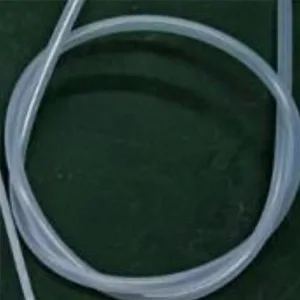

6	Çılpaq lif qoruma borusu		pcs	1	Od4mm x 50cm

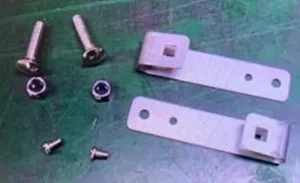

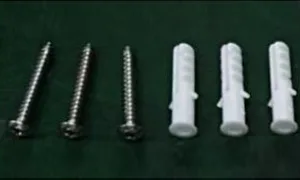

7	Divar quraşdırılmış dəst		quraşdırmaq	1	Müştərinin istəyi kimi isteğe bağlıdır. (Genişləndirilmiş plastik plug φ7.5x40mm, phillips özünü vurma vintləri m5x40mm.)

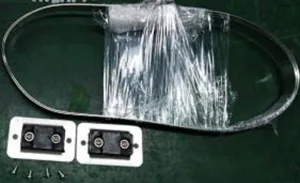

8	Qütb quraşdırılmış dəst		quraşdırmaq	10	Müştərinin istəyi kimi isteğe bağlıdır
9	Hava quraşdırılmış dəst		quraşdırmaq	10	Müştərinin istəyi kimi isteğe bağlıdır
10	Açılan kabel saxlama tepsisi		quraşdırmaq	10	Müştərinin istəyi kimi isteğe bağlıdır

6. Ətraf mühit xüsusiyyətləri

Bu məhsul ROHS Ətraf Mühitin Mühafizəsi Direktivinə uyğundur və qurğuşun, kadmium, civə, hexavalent xromu, poliablı bifenil (pBB) və pobde) məzmunu həddindən artıq deyil.

7. quraşdırma

7.1. Divar quraşdırılmış quraşdırma

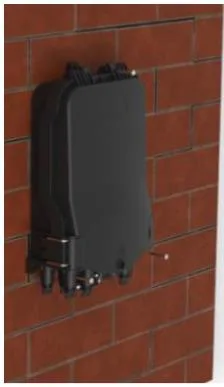

Divarda 3 deşik qazın Cədvəl 2-dəki ölçüyə görə, genişləndirmə plugini φ7.5 * 40, boşluqları uyğunlaşdırmaq üçün qutu qoyun və bərkidin.

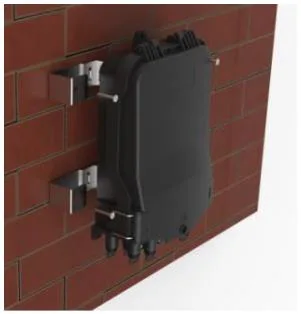

Divar quraşdırılmış quraşdırma

7.2. Qütb quraşdırılmış quraşdırma

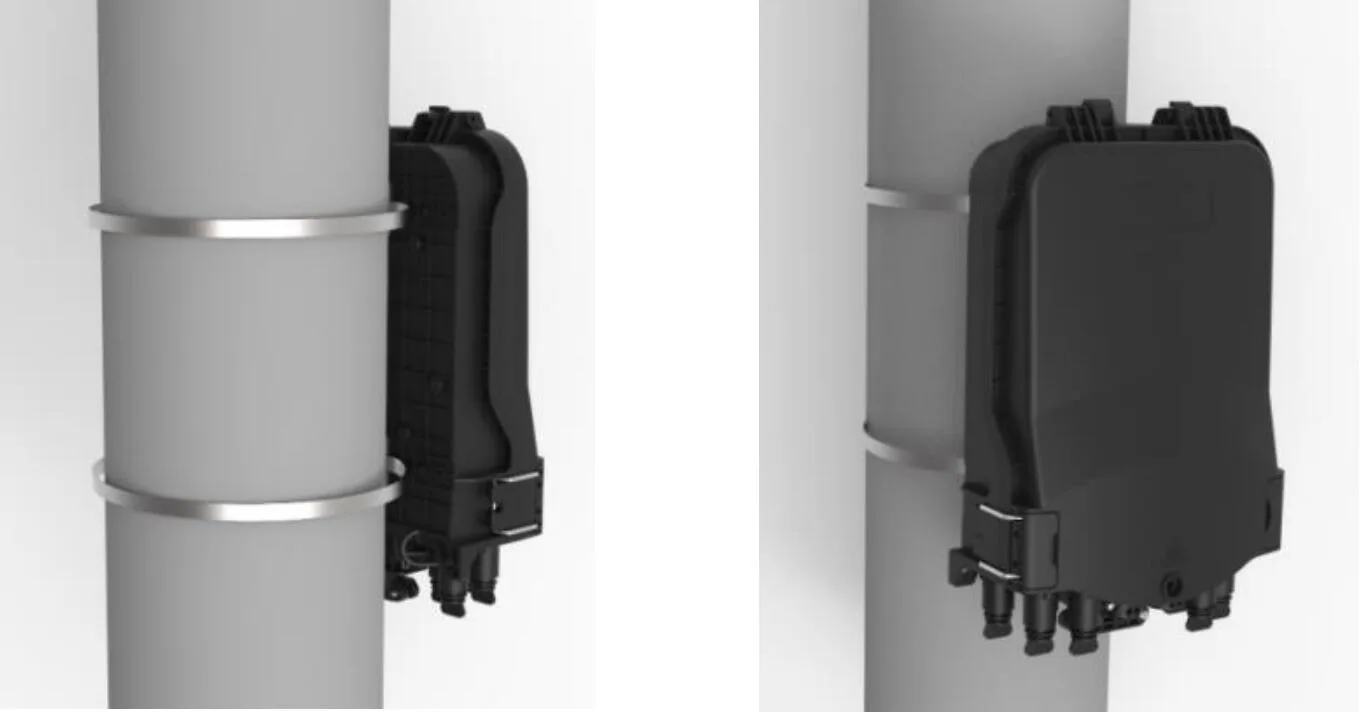

Hoop ringini arxa boşqabın yuvası vasitəsilə keçir və telekommunikasiya dirəyində düzəldin

Qütb quraşdırılmış quraşdırılması

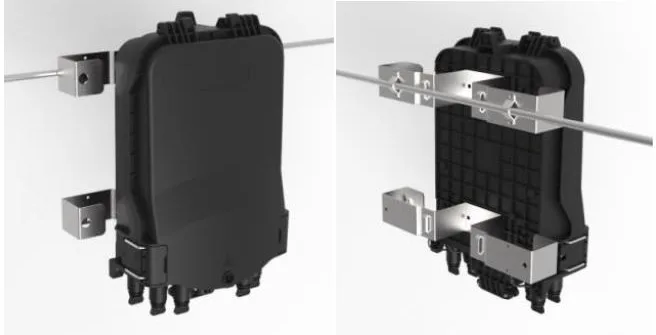

7.3 Yerüstü quruluşu

Telun üstünə asılmış şassisinə quraşdırılmış iki bağlayın və sonra bolt, vəziyyətin qarşısını al.

Yerüstü quruluş

7.4 Divar quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

Drop kabel saxlama tepsisinde montaj çuxurunun ölçüsünə görə 4 çuxur qazın

Divar quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

7.5 qütblü quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

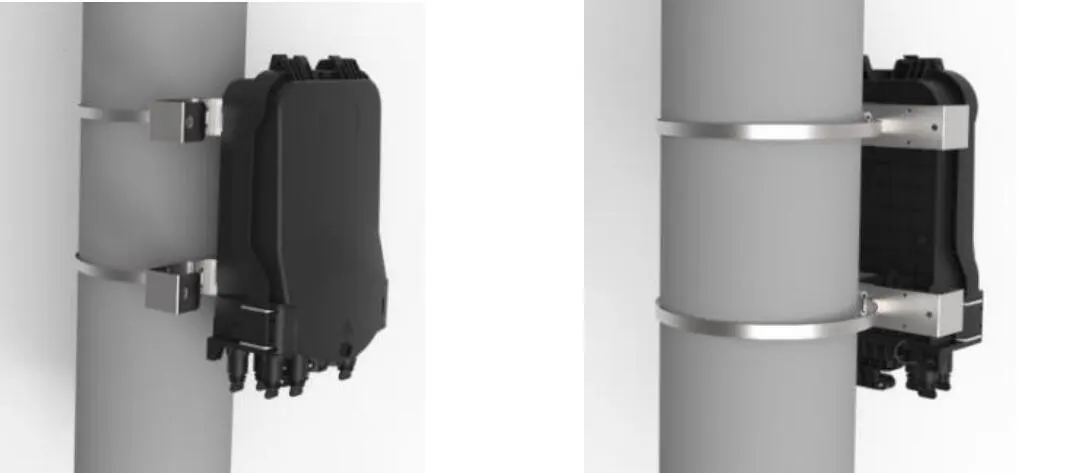

Drop kabel saxlama tepsisinin yuvası vasitəsilə paslanmayan polad kəmərini keçin və qütblə tokla düzəldin.

Qütb quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

7.6 Hava quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

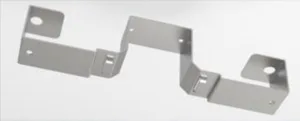

Paylama qutusunu Messenger-ə düzəltmək üçün kiçik metal boşqabdan istifadə edin.

Hava quraşdırılmış quraşdırma (açılan kabel saxlama tepsisi ilə)

8. Bağlayıcı Əməliyyatı

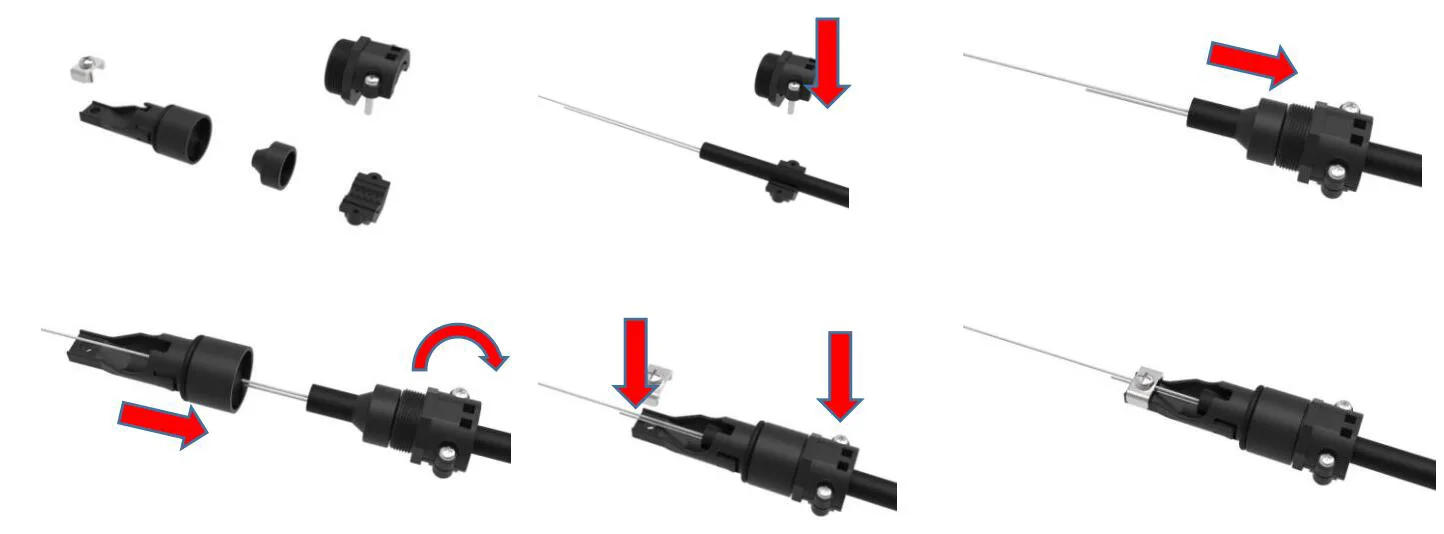

8.1 əvvəlcədən bağlı adapter - a (e)

The Ferf bağlayıcısının ox hissəsini saat yönünün əksinə çevirin və toz papaqını çıxarın.

The Lif bağlayıcısının ox hissəsi yuxarıdadır, lif bağlayıcısını yuvaya daxil edin və sonra oxu döndərin saat yönünde.

8.2 Əvvəlcədən qoşulmuş adapter - B (XL)

Sc optik lif bağlayıcı bağlayıcısını növbə ilə boş hissələr vasitəsilə daxil edin və sonra onu adapterə qoşun;

Plastik açar ilə adapterdə XL əvvəlcədən qoşulmuş adapter qabığını quraşdırın;

The Snap Baharın fişini qabağa qoyun;

⚫ Kabel sıxacı quraşdırılıb və xətt fişə yaxın olmalıdır;

The Dəri kabel sıxac oturma qapağını qabağa saat yönünde vida edin

8.3 Əvvəlcədən qoşulmuş adapter - c

The Toz qapağını çıxarmaq üçün ox istiqamətindəki optik lifli preformalı fişdə sürüşmə halını itələyin; Okun istiqamətində adapterdəki toz qapağını çıxarmaq üçün düyməni basın.

⚫ Bərpa olunana qədər əvvəlcədən hazırlanmış fişin gövdəsini uyğunlaşdırın. Eyni şəkildə iki toz örtüyünü birləşdirin.

⚫ Quraşdırılmış prefabrik plug, tokanı sərbəst buraxmaq üçün sürüşmə halını itələyir və sonra əsas bədəni ayırmaq üçün geri çəkin.

8.4 Əvvəlcədən qoşulmuş adapter - D

⚫ Əvvəlcədən qoşulmuş fişini saat yönünde çevirin və oxun istiqamətində əvvəlcədən qoşulmuş fiş və toz örtüyünü açın.

⚫ Əvvəlcə qoşulmuş plug D və əvvəlcədən qoşulmuş adapter d-ni oxu istiqamətində birləşdirin və onu düzəltmək üçün fugini saat yönünde çevirin.

8.5 Əvvəlcədən qoşulmuş adapter - e (a)

⚫ Əvvəlcə qoşulmuş plug-u saat yönünde çevirin və oxun istiqamətində əvvəlcədən qoşulmuş fiş və toz örtüyünü açın

⚫ Əvvəlcə qoşulmuş plug e və birləşdirilmiş adapter E-ni oxun istiqamətində bağlayın və onu düzəltmək üçün saat yönünde fırladın.

8.6 Əvvəlcədən qoşulmuş adapter -f

Sc optik lif bağlayıcı bağlayıcısını növbə ilə boş hissələr vasitəsilə daxil edin və sonra onu adapterə qoşun;

Plastik açar ilə adapterdə XL əvvəlcədən qoşulmuş adapter qabığını quraşdırın;

The Snap Baharın fişini qabağa qoyun;

⚫ Kabel sıxacı quraşdırılıb və xətt fişə yaxın olmalıdır;

The Saat yönünün əksinə dəri kabel sıxac oturacaq qapağını vurun.

8.7 Əvvəlcədən qoşulmuş adapter - g

9. Paket
