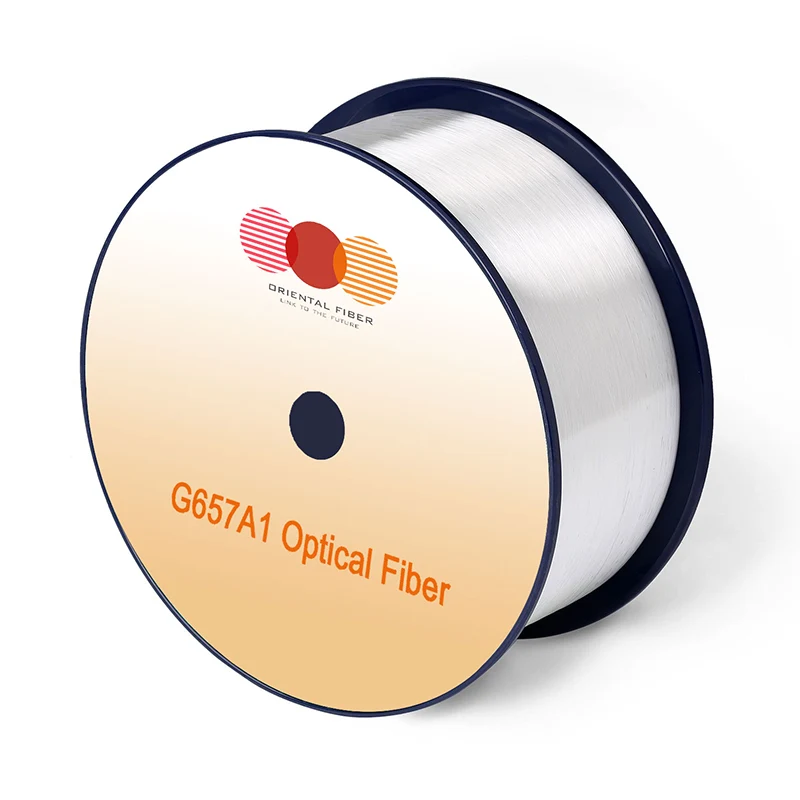

Tək rejimli Optik Fiber G.657.A1

Orientalfiber-dən bir rejimli Optik Fiber G.657.A1 çeviklik, sabit ötürmə və asan quraşdırma tələb edən müasir fiber optik şəbəkələr üçün nəzərdə tutulmuşdur. Etibarlı Çin istehsalçısı və təchizatçısı kimi Orientalfiber, FTTx və daxili kabel sistemləri kimi sıx yerləşdirmə mühitlərində əyilmə itkilərinə güclü müqavimət və ardıcıl performansla O-E-S-C-L (1260–1625 nm) diapazonu üçün optimallaşdırılmış G.657.A1 lifini təklif edir.

Sorğu göndərin

Məhsul təsviri

Tək rejimli Optik Fiber G.657.A1 hətta kiçik əyilmə radiusu şəraitində belə sabit optik performansı qorumaq üçün hazırlanmışdır. Adi liflərlə müqayisədə, o, makrobükmə itkisini əhəmiyyətli dərəcədə azaldır və onu daxili kabellər, giriş şəbəkələri və kompakt optik paylama sistemləri üçün uyğun edir.

Praktik yerləşdirmədə bu lif tez-tez quraşdırıcıların məhdud yerlə üzləşdiyi mühitlərdə istifadə olunur, məsələn, bağlama qapaqları, paylama qutuları və divara quraşdırılmış şkaflar. Təkmilləşdirilmiş əyilmə tolerantlığı quraşdırma həssaslığını azaltmağa kömək edir və düzgün olmayan idarəetmə nəticəsində məhsuldarlığın pozulması riskini azaldır.

Satınalma üçün əsas üstünlüklər

Azaldılmış quraşdırma riski

Tək rejimli Optik Fiber G.657.A1-in optimallaşdırılmış əyilmə performansı quraşdırıcılara həddindən artıq siqnal itkisinə səbəb olmadan daha sıx əyilmə radiusları ilə işləməyə imkan verir. Bu, FTTx layihələrində və yerin məhdud olduğu daxili marşrutlaşdırma ssenarilərində xüsusilə faydalıdır.

Geniş Band Uyğunluğu

Tam O-E-S-C-L diapazonunu (1260–1625 nm) dəstəkləyir və onu cari və gələcək şəbəkə təkmilləşdirmələri üçün uyğun edir. L-band tətbiqləri və uzun məsafəli ötürmə tələbləri ilə uyğunluğu təmin edir.

Aşağı Ümumi Layihə Dəyəri

Bükülmə ilə bağlı itkiləri minimuma endirməklə və quraşdırma zamanı təkrar işləri azaltmaqla, bu lif ümumi yerləşdirmə xərclərini azaltmağa kömək edir. O, həmçinin kabelin saxlanması və quraşdırılması zamanı ciddi rəftar şərtlərinə ehtiyacı azaldır.

Stabil Splicing Performans

Dəqiq həndəsi parametrlər geniş miqyaslı şəbəkə tikintisi layihələri üçün vacib olan lif birləşmələri zamanı aşağı birləşmə itkisini və yüksək səmərəliliyi təmin edir.

Tipik Tətbiqlər

FTTx Giriş Şəbəkələri

Tək rejimli Optik Fiber G.657.A1 sıx əyilmələrin və sıx marşrutlaşdırmanın ümumi olduğu lifdən evə və fiberdən binaya yerləşdirmələrdə geniş istifadə olunur.

Daxili Yüksək Sürətli Optik Kabelləmə

Kompakt kabel idarəetməsi tələb olunan binalar, məlumat mərkəzləri və ofis mühitləri daxilində yüksək sürətli məlumat ötürülməsi üçün uyğundur.

İxtisaslaşdırılmış Qısa Pitch Kabellər

Mürəkkəb marşrutlaşdırma sistemlərində istifadə olunan lent kabelləri və mikro kabellər də daxil olmaqla, ciddi əyilmə radius tələbləri olan kabellər üçün idealdır.

Yüksək performanslı optik şəbəkələr

Aşağı PMD ilə uzun məsafəli və yüksək bit sürətli ötürülməni dəstəkləyir, magistral və giriş şəbəkə qatlarında sabit performansı təmin edir.

Spesifikasiyalar

Xüsusiyyətlər		Şərtlər	Müəyyən edilmiş dəyərlər	Vahidlər
Optik Xüsusiyyətlər
Zəifləmə		1310nm	≤0,35	[dB/km]
		1383nm (H2-yaşlandıqdan sonra)	≤0,35	[dB/km]
		1460nm	≤0,25	[dB/km]
		1550nm	≤0,21	[dB/km]
		1625nm	≤0,23	[dB/km]
Zəifləmə və Dalğa Uzunluğu Maks. α fərq		1285-1330nm, 1310nm-ə istinadən	≤0,03	[dB/km]
Zəifləmə və Dalğa Uzunluğu Maks. α fərq		1525-1575nm, 1550nm-ə istinadən	≤0,02	[Db/km]
Dispersiya əmsalı		1285-1340nm	-3,5 - 3,5	[ps/(nm·km)]
		1550nm	≤18	[ps/(nm·km)]
		1625nm	≤22	[ps/(nm·km)]
Sıfır Dispersiya Dalğa Uzunluğu (λ0)		--	1300-1324	[nm]
Sıfır Dispersiya Yamacı(S0)		--	≤0,092	[ps/(nm2·km)]
Tipik Dəyər		--	0.086	[ps/(nm2·km)]
PMD	Maksimum Fərdi Lif	--	≤0,1	[ps/√km]
	Link Dizayn Dəyəri (M=20，Q=0.01%) (M=20，Q=0,01%)	--	≤0,06	[ps/√km]
	Tipik Dəyər	--	0.04	[ps/√km]
Kabel Kəsmə Dalğa Uzunluğu (Λcc)		--	≤1260	[nm]
Rejim sahəsinin diametri (MFD)		1310nm	8.4-9.2	[μm]
Rejim sahəsinin diametri (MFD)		1550nm	9.3-10.3	[μm]
Effektiv Qrup Refraksiya İndeksi (Nefi )		1310nm	1.466	--
Effektiv Qrup Refraksiya İndeksi (Nefi )		1550nm	1.467	--
Nöqtə fasilələri		1310nm	≤0,05	[DB]
Nöqtə fasilələri		1550nm	≤0,05	[DB]
Həndəsi Xüsusiyyətlər
Üzlük diametri		--	125,0±0,7	[μm]
Üzlük Qeyri-Dairəvilik		--	≤0,7	[%]
Kaplama diametri		--	235-245	[μm]
Kaplama-Örtük Konsentriklik Xətası		--	≤12.0	[μm]
Kaplama Qeyri-Dairəvilik		--	≤6.0	[%]
Əsas örtük konsentriklik xətası		--	≤0,5	[μm]
Qıvrım(radius)		--	≥4	[m]
Çatdırılma Uzunluğu		--	50.4-ə qədər	[km/reel]
Ətraf Mühitin Xüsusiyyətləri		1310nm, 1550nm və 1625nm
Temperaturdan asılılığın səbəb olduğu zəifləmə		-60°-dən +85°C-ə qədər	≤0,05	[Db/km]
Temperatur-rütubət Cycling Induksiya Zəifləmə		-10°C ilə +85°C, 98% RH	≤0,05	[Db/km]
Suya düşmədən asılılığın səbəb olduğu zəifləmə		23 ° C, 30 gün	≤0,05	[Db/km]
Nəm İstilikdən Asılılıqdan Zəifləmə		85°C və 85% RH, 30 gün ərzində	≤0,05	[Db/km]
Quru İstilik Yaşlanma		85 ℃, 30 gün ərzində	≤0,05	[Db/km]
Mexanik Spesifikasiya
Sübut Testi		--	≥9.0	[N]
		--	≥1.0	[%]
		--	≥100	[kpsi]
		--	--	--
Makro əyilmə ilə bağlı itki	15 mm radiuslu mandrel ətrafında 10 dönmə	1550nm	≤0,25	[DB]
	15 mm radiuslu mandrel ətrafında 10 dönmə	1625nm	≤1.0	[DB]
	1 Radius 10 mm olan mandreli çevirin	1550nm	≤0,75	[DB]
	1 Radius 10 mm olan mandreli çevirin	1625nm	≤1.5	[DB]
Kaplama zolağının qüvvəsi		tipik orta güc	1.5	[N]
Kaplama zolağının qüvvəsi		zirvə qüvvəsi	1.3-8.9	[N]
Dinamik Yorğunluq Parametri (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Texniki Xüsusiyyətlər

Tam Qrupda Aşağı Zəifləmə

O-E-S-C-L dalğa uzunluğu diapazonunda sabit siqnal ötürülməsini təmin edərək, çoxzolaqlı şəbəkə əməliyyatını dəstəkləyir.

Əla əyilmə müqaviməti

Həm makro əyilmə, həm də mikro əyilmə itkilərini azaltmaq üçün nəzərdə tutulmuşdur, hətta sərt quraşdırma şəraitində etibarlı performans təmin edir.

Aşağı PMD (Polarizasiya Modu Dispersiyası)

Siqnal bütövlüyünü qorumağa kömək edən yüksək sürətli və uzun məsafəli ötürmə sistemlərinin tələblərinə cavab verir.

Davamlı Həndəsə

Dəqiq istehsal vahid lif ölçülərini təmin edir, birləşmənin ardıcıllığını yaxşılaşdırır və əlaqə itkisini azaldır.

Standartlara Uyğunluq

Tək rejimli Optik Fiber G.657.A1 beynəlxalq standartlara, o cümlədən ITU-T G.657.A1 və G.652.D, həmçinin IEC 60793-2-50 Tip B1.3/B6.a1 spesifikasiyasına uyğundur. Bu, qlobal şəbəkə infrastrukturu tələbləri ilə uyğunluğu təmin edir.

İstehsalçı haqqında

Jiangsu Xuben Photoelectric Technology Co., Ltd, tam fiber optik şəbəkə həllərini təmin edən dörd fabrikdən ibarət qrup şirkətidir. Şirkət illik istehsal dəyəri 20 milyon ABŞ dolları olan ümumi sahəsi 15.000 kvadratmetrdir.

Qrupa qapalı və açıq optik kabel fabrikləri, ODN komponentləri fabriki və optik şəbəkə avadanlıqları fabriki daxildir. Məhsullar telekommunikasiya, yayım sistemləri, LAN məlumat ötürülməsi və enerji sistemləri, dəmir yolu tranziti və avtomobil yolları kimi sənaye tətbiqlərində geniş istifadə olunur.

ISO9001 və ISO45001 sertifikatları ilə şirkət zərif istehsala və sabit istehsal proseslərinə diqqət yetirir. Onun məhsulları dünya miqyasında ixrac edilir və müxtəlif orta və irimiqyaslı mühəndislik layihələrində tətbiq olunur.

Tez-tez verilən suallar

S1: G.657.A1 və G.652.D lifi arasındakı əsas fərq nədir?

Tək rejimli Optik Fiber G.657.A1 G.652.D sistemləri ilə uyğunluğu qoruyarkən daha yaxşı əyilmə performansı təklif edir. Sıx marşrutlaşdırma şəraiti olan qurğular üçün daha uyğundur.

S2: Bu lif daxili qurğular üçün uyğundurmu?

Bəli, Tək rejimli Optik Fiber G.657.A1 kiçik əyilmə radiusunu və kompakt kabel sxemlərini dəstəkləyən daxili və giriş şəbəkəsi üçün xüsusi olaraq hazırlanmışdır.

3-cü sual: Uzun məsafəli ötürmə üçün istifadə edilə bilərmi?

Bəli, aşağı zəifləmə və aşağı PMD sayəsində yüksək sürətli və uzun məsafəli optik rabitəni dəstəkləyir.

4-cü sual: Mövcud şəbəkə infrastrukturu ilə uyğun gəlirmi?

O, həm G.657.A1, həm də G.652.D standartlarına cavab verir və əksər mövcud optik şəbəkə sistemləri ilə uyğunluğu təmin edir.
