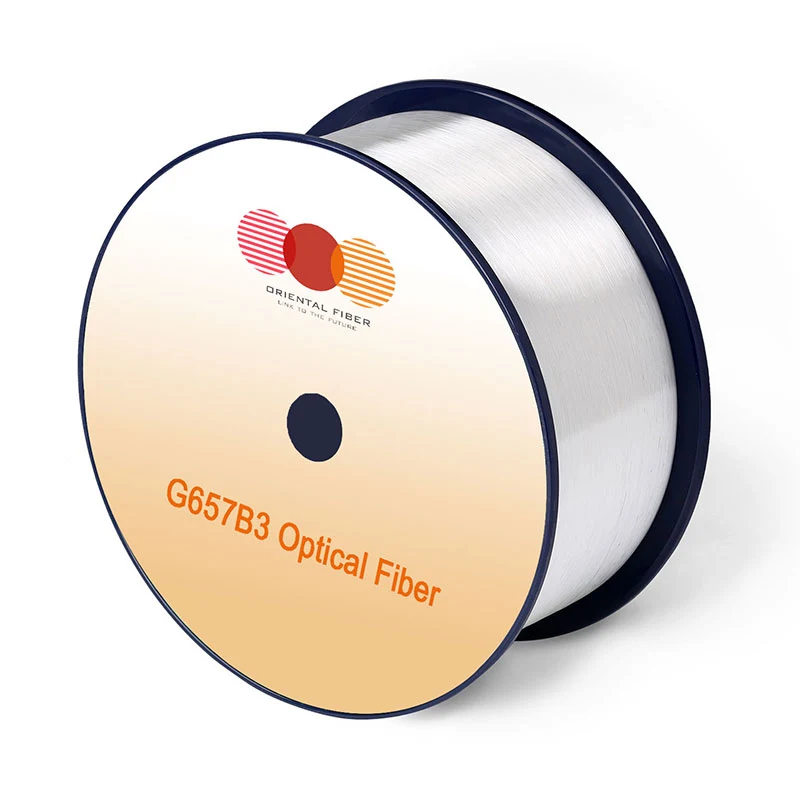

Tək rejimli bir optik lif g.657.b3

Tək rejimli optik fiber G.657.B3, evdən-evə (FTH), müəssisə şəbəkələri və kiçik əyilmə radiusunda ultra aşağı əyilmə itkisini tələb edən hər hansı digər tətbiq üçün nəzərdə tutulmuşdur.

Sorğu göndərin

Məhsul təsviri

Proqramlar

● Müxtəlif quruluşların lif yamaq kordları

● Home-to-the-ev (FTTH) şəbəkələri üçün yüksək sürətli optik yollar

● Minimum əyilmə tələbləri olan kabellər

● Kiçik optik komponentlər

Məhsul standartları

Optik performans ITU-T G.657.B3 və IEC 60793-2-50 B6.B3, künclər, məcburi, yüksək yüklənmə, yüksək yük gərginliyi və s.

Xüsusiyyət

● Minimum əyilmə radiusu 5 mm-ə çata bilər, bu da bütün g.652.d optik liflərə tam uyğundur

● O-E-S-C-L qrupunun əməliyyat tələblərinə cavab verən aşağı enmə

● lent kabelləri də daxil olmaqla optik kabel dizaynları tələb etmək üçün uyğun olan aşağı əyilmə itkisi

● Dəqiq həndəsi parametrlər və böyük MFD aşağı yayma itkisini və yüksək yayma səmərəliliyini təmin edir

● Yüksək ND dəyəri, minimum əyilmə radiusunda uzun xidmət ömrü ilə görüş

Xüsusiyyətlər

Xüsusiyyət		Şərait	Xüsusi fi ed dəyər	Vahid
Optik Xüsusiyyət
Böhran		1310nm	≤0.35	[DB / km]
		1383nm (H2 yaşından sonra)	≤0.35	[DB / km]
		1550nm	≤0.21	[DB / km]
		1625nm	≤0.23	[DB / km]
Böhran vs dalğa uzunluğu Maks. α di ff erensiyası		1285-1330NM, içərisində 1310NM-ə istinad	≤0.03	[DB / km]
Böhran vs dalğa uzunluğu Maks. α di ff erensiyası		1525-1575nm, içəridə 1550NM-ə istinad	≤0.02	[DB / km]
Sıfır Dispersiya dalğa uzunluğu (λ0)		-	1300-1324	[nm]
Sıfır Dispersiya yamacı (S0)		-	≤0.092	[PS / (NM2 · KM)]
Pmd	Maksimal Fərdi lif	-	≤0.1	[PS / √km]
	Link dizayn dəyəri (m = 20, q = 0.01%)	-	≤0.06	[PS / √km]
	Tipik Dəyər	-	0.04	[PS / √km]
Kabel Cuto ff dalğa uzunluğu (λcc)		-	≤1260	[nm]
Rejissor Sahə Diametri (MFD)		1310nm	8.2-9.0	[μm]
Rejissor Sahə Diametri (MFD)		1550nm	9.1-10.1.	[μm]
E ff aftection qrup refraksiya (NE FF)		1310nm	1.468	-
E ff aftection qrup refraksiya (NE FF)		1550nm	1.469	-
Fəhm Kəsməmək		1310nm	≤0.05	[db]
Fəhm Kəsməmək		1550nm	≤0.05	[db]
Həndəsi Xüsusiyyət
Örtük Diametrli		-	125.0 ± 0.7	[μm]
Örtük Qeyri-dairəvi		-	≤0.7	[%]
Örtük Diametrli		-	235-245	[μm]
Örtük-qatıq Konsentriklik xətası		-	≤12.0	[μm]
Örtük Qeyri-dairəvi		-	≤6.0	[%]
Cins örtüklü Konsentriklik xətası		-	≤0.5	[μm]
Qıvrım (radius)		-	≥4	[m]
Çatdırılma Uzunluq		-	Yuxarı 25.2-ə qədər	[KM / REEL]
Ətraf mühit xüsusiyyətləri		1310nm, 1550nm & 1625nm
Temperatur Asılılıq səbəb olan azalma		-60 ℃ + 85 ℃	≤0.05	[DB / km]
Temperatur rütubəti Velosiped sürücüsü azaldı		-10 ° C + 85 ° C, 98% RH	≤0.05	[DB / km]
Vətər Asılılıq səbəb olan azalma		23 ° C, 30 gündür	≤0.05	[DB / km]
Rütubətli İstilik asılılığı azaldılır		85 ° C və 85% RH, üçün 30 gün	≤0.05	[DB / km]
Qurumaq İstilik-ürk		85 ℃, 30 gündür	≤0.05	[DB / km]
Mexaniki Xüsusi fi kation
Yol Test		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[KPSI]
Makrobek Zülm etmək	1 mandrel ətrafında dönün 10 mm radius	1550nm	≤0.03	[db]
	1 10 mm radiusdan bir mandrel ətrafında dönün	1625nm	≤0.1	[db]
	1 7,5 mm radiusdan bir mandrel ətrafında dönün	1550nm	≤0.08	[db]
	1 mandrel ətrafında dönün 7.5 mm radius	1625nm	≤0.25	[db]
	1 5 mm radiusdan ibarət bir mandrel ətrafında olur	1550nm	≤0.15	[db]
	1 5 mm radiusdan ibarət bir mandrel ətrafında olur	1625nm	≤0.45	[db]
Örtük Zolaqçı qüvvə		tipik orta güc	1.5	[N]
Örtük Zolaqçı qüvvə		pik zorlamaq	1.3-8.9	[N]
Dinamik Yorğunluq Parametri (ND)		-	≥20	-
