Qapalı olmayan hava əsən mikro kabel

Qolsuz olmayan hava əsən mikro kabel, yüksək modul materialından hazırlanmış boş bir boruda və boru toksik olmayan və zərərsiz suya davamlı birləşmələrlə doldurulmuş 250 mkmmetr tək rejimli və ya çox rejimli optik lifdən hazırlanmışdır. Kabel Core mərkəzi metal gücləndirici bir nüvədir (FRP) və boş boru (və ya doldurma ipi) kompakt dəyirmi kabel nüvəsi yaratmaq üçün mərkəzi gücləndirici nüvənin ətrafında bükülmüşdür. Gücləndirən nüvəyə su tıxanan iplik bir təbəqə əlavə olunur və sonra qara və ya rəngli yüksək sıxlıqlı bir polietilen (HDPE) qabığı bir kabel yaratmaq üçün ekstrüdd edilir.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyət

Metal olmayan struktur dizaynı radio tezlik müdaxiləsinin və elektromaqnit dalğası müdaxiləsinin təsirini effektiv şəkildə qarşısını alır

Sıx kabel quruluşu, qolun büzülməsinə təsirli bir şəkildə qarşısını alır

Boş boru doldurma birləşməsi yaxşı nəm müqavimət göstəricisini təmin edir

Yaxşı elastiklik

Yüksək sıx lifli, kiçik diametrli və yüngül çəkilər

Proqramlar

Backbone şəbəkəsinə uyğunlaşdırılmış, şəbəkəsinə giriş

Quruluş

1. Lif

2. Boru doldurma birləşməsi

3. Boş boru

4. FRP Güclü Üzvü

5. Ripcord

6. Su bloklama iplik

7. Pe qabığı

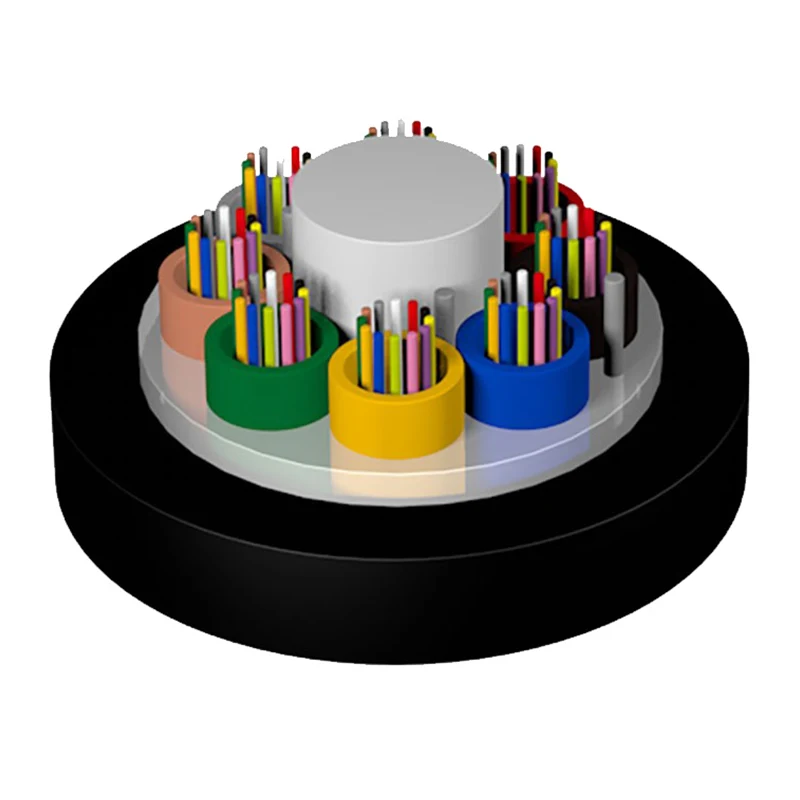

Stranded Non-metallic Air-blowing Micro Cable

Texniki parametrlər

Kabel növü	Lopu	Borular	Doldurucular	Kabel diametrli (mm)	Kabel çəkisi (ref) (kq / km)	Təyərlilik Uzun / qısa müddətli (N)	Əzmək müqavimət Uzun / qısa müddətli (N / 100mm)	Əyilmə radiusu Statik / dinamik (mm)
Gcyfy-24 ~ 72xn	24 ~ 72	2 ~ 6	4 ~ 0	5.6	21	150/500	150/450	10D / 20D
Gcyfy-96xn	96	8	0	6.4	31	250/800	150/450	10D / 20D
Gyfy-144xn	144	12	0	8.3	49	250/800	150/450	10D / 20D

Saxlama / Əməliyyat temperaturu: -30 ℃ - + 70 ℃

Optik xüsusiyyətlər

Lif növü	Attenasiya (+ 20 ℃)				Bant genişliyi		Rumiction	Kabel kəsmə dalğa uzunluğu λcc
Lif növü	@ 850nm	@ 1300nm	@ 1310nm	@ 1550nm	@ 850nm	@ 1300nm	Rumiction	Kabel kəsmə dalğa uzunluğu λcc
G.652	------	------	≤0.36db / km	≤0.22DB / km	------	------	------	≤1260nm
G.657	------	------	≤0.36db / km	≤0.22DB / km	------	------	------	≤1260nm
50/11μm	≤3.3db / km	≤1.2db / km	------	------	≥500mhz · km	≥500mhz · km	------	------
62.5 / 125μm	≤3.5db / km	≤1.2db / km	------	------	≥200mhz · km	≥500mhz · km	0.275 ± 0.015 onsuz da	------
