Uni-boru Qeyri-metal Hava üfürən Mikro Kabel

Bu Uni-boru Qeyri-metal Hava üfürən Mikro Kabel müasir rabitə şəbəkələrində yüksək sıxlıqlı lif yerləşdirilməsi üçün nəzərdə tutulmuşdur. Çin istehsalçısı və tədarükçüsü həlli olaraq, bu məhsul qeyri-metal armaturla birləşdirilmiş kompakt bir boru strukturuna malikdir və bu, onu hava ilə üfürülən quraşdırma üçün uyğun edir. Dizayn magistral, giriş şəbəkəsi və FTTH tətbiqlərində sabit performansa, asan yerləşdirməyə və uzunmüddətli etibarlılığa diqqət yetirir.

Sorğu göndərin

Məhsul təsviri

Uni-boru Qeyri-metal Hava üfürən Mikro Kabelin Çin fabriki tədarükünü axtaran alıcılar üçün bu məhsul yüngül dizayn, mexaniki qüvvə və rütubətdən qorunma arasında tarazlığı təmin edərək quraşdırma xərclərini azaltmağa və fiber şəbəkə tikintisində səmərəliliyi artırmağa kömək edir.

Məhsula Baxış

Kompakt və Effektiv Quruluş

Kabel 250μm optik liflərin (tək rejimli və ya çox rejimli) yüksək modullu boş borunun içərisinə yerləşdirildiyi bir boru strukturundan istifadə edir. Bu dizayn xarici diametri kiçik saxlamaqla yüksək lif sıxlığına imkan verir ki, bu da mikro kanallarda hava üfürən quraşdırma üçün xüsusilə uyğundur.

Qeyri-metal dizayn üstünlüyü

Metal armatur əvəzinə aramid iplikdən istifadə etməklə, kabel elektromaqnit müdaxiləsi (EMI) və radiotezlik müdaxiləsinin (RFI) qarşısını alır. Bu, onu siqnal sabitliyinin vacib olduğu mühitlər üçün praktik seçim edir.

Nəmdən qorunma və davamlılıq

Boş boru, nəmin daxil olmasının qarşısını almağa kömək edən toksik olmayan suya davamlı birləşmə ilə doldurulur. HDPE xarici qabığı ilə birlikdə kabel rütubətli və ya yeraltı mühitlərdə belə sabit performansını qoruyur.

Əsas Xüsusiyyətlər

Anti-Müdaxilə Performansı

Tamamilə qeyri-metal struktur mürəkkəb şəbəkə mühitləri üçün uyğun olan elektromaqnit və radiotezlik müdaxiləsini aradan qaldırır.

Etibarlı Mexanik Gücü

Aramid iplik möhkəmləndirilməsi sabit dartılma müqavimətini təmin edir, hava üfürən quraşdırmaya zərər vermədən dəstək verir.

Stabil boru strukturu

Sıx və yaxşı idarə olunan boru dizaynı quraşdırma və istismar zamanı büzülmə və deformasiyanın qarşısını almağa kömək edir.

Nəmlik Müqaviməti

Suya davamlı doldurma qarışığı nəmin nüfuz etməsinə qarşı uzunmüddətli qorunma təmin edir.

Çevik və Yüngül

Kiçik diametr və yüngül çəki, xüsusilə sıx kanal sistemlərində nəqli və quraşdırılması asanlaşdırır.

Yüksək Lif Sıxlığı

Optimallaşdırılmış daxili struktur, kompakt kabel ölçüsündə daha çox lif əldə etməyə imkan verir, yerdən istifadəni yaxşılaşdırır.

Tətbiqlər

Magistral şəbəkə

Əsas şəbəkə infrastrukturunda yüksək tutumlu lif ötürülməsi üçün uyğundur.

Şəbəkəyə giriş

Şəhər və şəhərətrafı paylayıcı şəbəkələrdə səmərəli yerləşdirməni dəstəkləyir.

FTTH (evə lif)

Kompakt ölçü və çevikliyin tələb olunduğu son mil lif quraşdırılmasında geniş istifadə olunur.

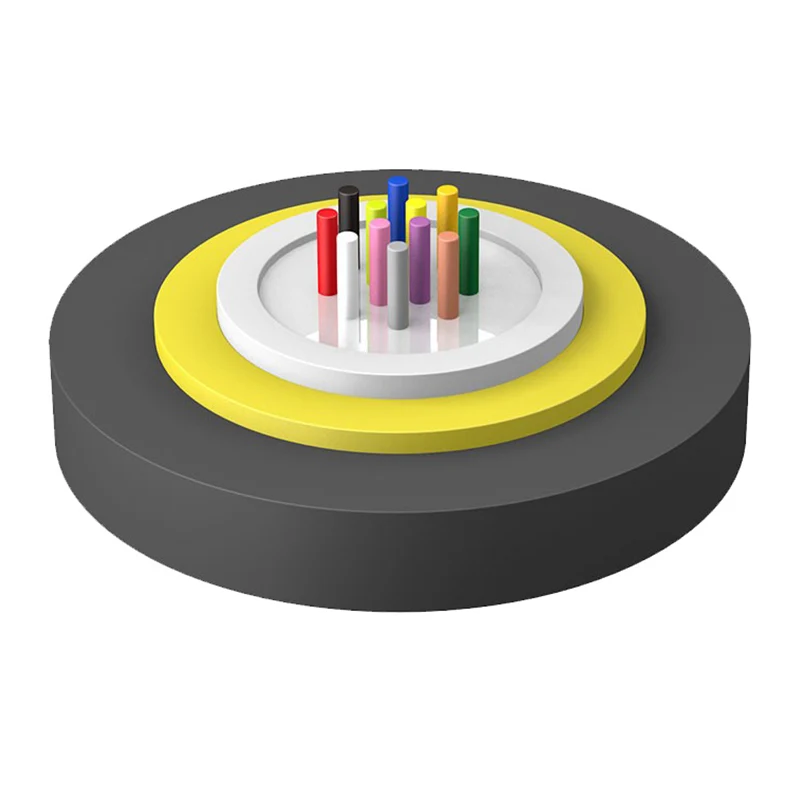

Struktur təfərrüatları

Kabel tikintisi

Lif
Boru Doldurma Qarışığı
Boş boru
Aramid İplik (Qeyri-metal Güc Üzvü)
PE örtük (HDPE xarici gödəkçə)

Uni-tube Non-metallic Air-blowing Micro Cable

Texniki Parametrlər

Kabel növü

(2 lif artır)

Lif sayı

Kabel diametri

(mm)

Kabel çəkisi (Ref)

(kq/km)

Dartma Gücü

Uzun/Qısa müddətli

(N)

Əzilmə Müqaviməti

Uzun/Qısa müddətli

(N/100mm)

Bükülmə radiusu

Statik/Dinamik

(mm)

GCYXTY- 2~12Xn

2~12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY- 14 ~ 24Xn

14~24

4,4±0,3

60/150

150/450

10D/20D

Saxlama/İşləmə temperaturu: -30℃-+70℃

Optik Xüsusiyyətlər

Lif növü	Zəifləmə (+20℃)				Bant genişliyi		Rəqəmsal diyafram	Kabelin kəsilməsi dalğa uzunluğu λcc
Lif növü	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Rəqəmsal diyafram	Kabelin kəsilməsi dalğa uzunluğu λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.657	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
50/125µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62.5/125µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
