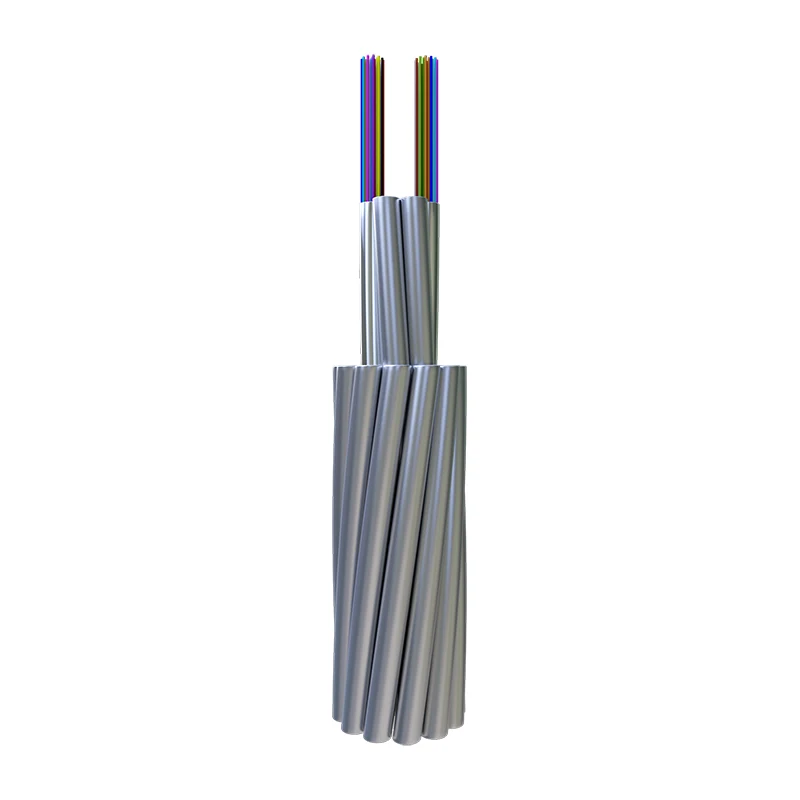

KRANDED-TUBE OPTICAL FIBEL Composite Yerüstü yer telləri əsasən 110KV, 220KV, 500KV, 750 kV, 750 kV və yüksək səviyyəli yüksək gərginlikli ötürmə sistemləri üçün istifadə olunur.
● Yaxşı mexaniki və temperatur performansını təmin etmək üçün dəqiq bir proses nəzarəti
● Daha böyük diametr və daha çox optik liflər
● Sabit quruluş və yüksək etibarlılıq
● Yüksək gərginlik və böyük qısa müddətli cari tutumlu
|
|
Böhran |
Bant genişliyi |
Qütbülləşdirmə Rejimi dağılması |
|||||
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
Fərd Lif |
Layihə Link dəyəri (m = 20, q = 0.01%) |
|
|
G652D |
— |
— |
≤0.35db / km |
≤0.21db / km |
— |
— |
≤0.20ps / km |
≤0.1PS / km |
|
G655 |
— |
— |
— |
≤0.22DB / km |
— |
— |
≤0.20ps / km |
≤0.1PS / km |
|
50/11μm |
≤3.0db / km |
≤1.0db / km |
— |
— |
≥600mhz.km |
≥1200mhz.km |
— |
— |
|
62.5 / 125μm |
≤3.5db / km |
≤1.0db / km |
— |
— |
≥200mhz.km |
≥600mhz.km |
— |
— |
|
|
Classi Fi kationu |
Material |
Dəyər |
|
İnşaat |
Optik lif |
G652D / G655 və s. |
2 - 144 |
|
Qoruma borusu |
Paslanmayan polad boru |
1.5 - 6 mm |
|
|
Qapanmış xətt |
Tel / aa tel / al çubuğu kimi |
1.5 - 6 mm |
|
|
Maks. Diametrli |
30 mm |
||
|
Maks. Xaç bölməsi |
500 mm2 |
||
|
Xarakteristika |
Standartlara görə DL / T kimi 832, IEC60794-4-10, IEEE1138 |
||
|
Maks. Gərginlik gücü (RTS) (KN) |
700 |
||
|
Maks. Əzmək gücü (n / 100mm) |
3000 |
||
|
Maks. Qısa cari güc (40 ℃ -dən 200 ℃) (KA2S) |
2000 |
||
|
Min. Əyilmə radiusu (dinamik) |
20D |
||
|
Min. Əyilmə radiusu (statik) |
15D |
||
|
Mühit Performans |
Quraşdırma (℃) |
-10 ilə +50 |
|
|
Nəqliyyat və əməliyyat (℃) |
-40 ilə +65 |
||
Qeyd: D kabel diametridir.
|
Hə |
Texniki məlumat |
||||||||
|
Məhsul növü |
Quruluş növü |
Maks. Lif |
Tel kimi bölmə |
Diametrli (Mm) |
Kabel çəki |
Qiymətli gərginlik (KN) |
20 ℃ dc Müqavimət (Ω / km) |
Qısa müddət cari tutum (40-200 ℃ ka2.s) |
|
|
1 |
OPGW-48B1.3-90- [112; 45] |
1 / 2.6 / 20as + 4 / 2.5 / 20AS + 11 / 2.8 / 20as, Optik vahid 2 / 2.5 |
48 |
≈90 |
13.2 |
≤641 |
≥112 |
≤0.98 |
≥45 |
|
2 |
OPGW-48B1.3-90- [57; 67] |
1 / 2.6 / 40as + 4 / 2.5 / 40as + 11 / 2.8 / 40as, Optik vahid 2 / 2.5 |
48 |
≈90 |
13.2 |
≤457 |
≥57 |
≤0.52 |
≥67 |
|
3 |
OPGW-24B1.3-100- [118; 50] |
1 / 2.6 / 20as + 5 / 2.5 / 20As + 11 / 2.8 / 20as, Optik Vahidi 1 / 2.5 |
24 |
≈100 |
13.2 |
≤674 |
≥118 |
≤0.93 |
≥50 |
|
4 |
OPGW-24B1.3-100- [60; 74] |
1 / 2.6 / 40as + 5 / 2.5 / 40as + 11 / 2.8 / 40as, Optik vahid 1 / 2.5 |
24 |
≈100 |
13.2 |
≤479 |
≥60 |
≤0.49 |
≥74 |
|
5 |
OPGW-24B1.3-110- [133; 63] |
1 / 2.6 / 20as + 5 / 2.5 / 20As + 10 / 3.2 / 20as, Optik vahid 1 / 2.5 |
24 |
≈110 |
14 |
≤760 |
≥133 |
≤0.83 |
≥63 |
|
6 |
OPGW-24B1.3-110- [140; 68] |
1 / 2.8 / 20as + 5 / 2.7 / 20as + 11 / 3.05 / 20as, Optik vahid 1 / 2.6 |
24 |
≈110 |
14.3 |
≤791 |
≥140 |
≤0.80 |
≥68 |
|
7 |
OPGW-24B1.3-110- [67; 95] |
1 / 2.9 / 20as + 5 / 2.8 / 20AS + 12 / 2.8 / AA, Optik vahid 1 / 2.7 |
24 |
≈37 ≈74 (AA) |
14.1 |
≤473 |
≥67 |
≤0.40 |
≥95 |
|
8 |
OPGW-36B1.3-120- [145; 73] |
1/30 / 20as + 5 / 2.9 / 20as + 12 / 2.9 / 20as, Optik vahid 1 / 2.8 |
36 |
≈120 |
14.6 |
≤820 |
≥145 |
≤0.77 |
≥73 |
|
9 |
OPGW-36B1.3-120- [95; 98] |
1 / 3.0 / 30as + 5 / 2.9 / 30as + 12 / 2.9 / 30as, Optik vahid 1 / 2.8 |
36 |
≈120 |
14.6 |
≤700 |
≥95 |
≤0.55 |
≥98 |
|
10 |
OPGW-36B1.3-120- [74; 110] |
1 / 3.0 / 40as + 5 / 2.9 / 40as + 12 / 2.9 / 40as, Optik vahid 1 / 2.8 |
36 |
≈120 |
14.6 |
≤582 |
≥74 |
≤0.42 |
≥110 |
|
11 |
OPGW-72B1.3-120- [147; 76] |
1 / 3.2 / 20as + 4 / 3.0 / 20as + 12 / 3.0 / 20as, optik vahid 2 / 2.9 |
72 |
≈120 |
15.2 |
≤832 |
≥147 |
≤0.76 |
≥76 |
|
12 |
OPGW-72B1.3-120-2 [96; 101] |
1/32 / 30as + 4 / 3.0 / 30as + 12 / 3.0 / 30as, optik vahid 2 / 2.9 |
72 |
≈120 |
15.2 |
≤711 |
≥96 |
≤0.53 |
≥101 |
|
13 |
OPGW-72B1.3-120- [74; 114] |
1 / 3.2 / 40as + 4 / 3.0 / 40as + 12 / 3.0 / 40as, optik vahid 2 / 2.9 |
72 |
≈120 |
15.2 |
≤591 |
≥74 |
≤0.40 |
≥114 |
|
14 |
OPGW-36B1.3-130- [155; 85] |
1 / 3.2 / 20as + 5 / 3.0 / 20as + 12 / 3.0 / 20as, Optik vahid 1 / 2.9 |
36 |
≈130 |
15.2 |
≤879 |
≥155 |
≤0.72 |
≥85 |
|
15 |
OPGW-36B1.3-130- [102; 114] |
1 / 3.2 / 30as + 5 / 3.0 / 30as + 12 / 3.0 / 30as, Optik vahid 1 / 2.9 |
36 |
≈130 |
15.2 |
≤751 |
≥102 |
≤0.50 |
≥114 |
|
16 |
OPGW-36B1.3-130- [79; 137] |
1 / 3.2 / 40as + 5 / 3.0 / 40as + 12 / 3.0 / 40as, Optik vahid 1 / 2.9 |
36 |
≈130 |
15.2 |
≤624 |
≥79 |
≤0.40 |
≥137 |
|
17 |
OPGW-36B1.3-140- [175; 100] |
1 / 3.3 / 20as + 5 / 3.2 / 20as + 12 / 3.2 / 20as, Optik vahid 1 / 3.1 |
36 |
≈140 |
16.1 |
≤995 |
≥175 |
≤0.65 |
≥100 |
|
18 |
OPGW-36B1.3-140- [115; 140] |
1 / 3.3 / 30as + 5 / 3.2 / 30as + 12 / 3.2 / 30as, Optik vahid 1 / 3.1 |
36 |
≈140 |
16.1 |
≤850 |
≥115 |
≤0.45 |
≥140 |
|
19 |
OPGW-36B1.3-145- [86; 170] |
1 / 3.3 / 20as + 5 / 3.2 / 20as + 12 / 3.2 / AA, Optik Vahidi 1 / 3.1 |
36 |
≈49 ≈96 (AA) |
16.1 |
≤611 |
≥86 |
≤0.31 |
≥170 |
|
20 |
OPGW-48B1.3-150- [182; 123] |
1 / 3.4 / 20as + 5 / 3.3 / 20as + 12 / 3.3 / 20as, Optik vahid 1 / 3.2 |
48 |
≈150 |
16.6 |
≤1055 |
≥182 |
≤0.60 |
≥123 |
|
21 |
OPGW-48B1.3-150- [122; 165] |
1 / 3.4 / 30as + 5 / 3.3 / 30as + 12 / 3.3 / 30as, Optik vahid 1 / 3.2 |
48 |
≈150 |
16.6 |
≤901 |
≥122 |
≤0.42 |
≥165 |
|
22 |
OPGW-48B1.3-150- [95; 195] |
1 / 3.4 / 40as + 5 / 3.3 / 40as + 12 / 3.3 / 40as, Optik vahid 1 / 3.2 |
48 |
≈150 |
16.6 |
≤747 |
≥95 |
≤0.33 |
≥195 |
|
23 |
OPGW-72B1.3-150- [172; 110] |
1 / 3.4 / 20as + 4 / 3.3 / 20as + 12 / 3.3 / 20as, optik vahid 2 / 3.2 |
72 |
≈150 |
16.6 |
≤998 |
≥172 |
≤0.64 |
≥110 |
|
24 |
OPGW-72B1.3-150- [116; 147] |
1 / 3.4 / 30as + 4 / 3.3 / 30as + 12 / 3.3 / 30as, Optik vahid 2 / 3.2 |
72 |
≈150 |
16.6 |
≤853 |
≥116 |
≤0.45 |
≥147 |
|
25 |
OPGW-48B1.3-170- [198; 150] |
1 / 3.6 / 20as + 5 / 3.5 / 20as + 12 / 3.5 / 20as, Optik vahid 1 / 3.4 |
48 |
≈170 |
17.6 |
≤1190 |
≥198 |
≤0.54 |
≥150 |
|
26 |
OPGW-72B1.3-170- [199; 156] |
1 / 3.8 / 20as + 4 / 3.6 / 20as + 12 / 3.6 / 20as, optik vahid 2 / 3.5 |
72 |
≈170 |
18.2 |
≤1187 |
≥1999 |
≤0.54 |
≥156 |
|
27 |
OPGW-48B1.3-180- [252; 125] |
1 / 3.8 / 14AS + 5 / 3.6 / 14AS + 12 / 3.6 / 14as, Optik vahid 1 / 3.5 |
48 |
≈180 |
18.2 |
≤1372 |
≥252 |
≤0.72 |
≥125 |
|
28 |
OPGW-48B1.3-180- [211; 175] |
1 / 3.8 / 20as + 5 / 3.6 / 20as + 12 / 3.6 / 20as, Optik vahid 1 / 3.5 |
48 |
≈180 |
18.2 |
≤1255 |
≥211 |
≤0.50 |
≥175 |
|
29 |
OPGW-48B1.3-180- [147; 234] |
1 / 3.8 / 30as + 5 / 3.6 / 30as + 12 / 3.6 / 30as, Optik vahid 1 / 3.5 |
48 |
≈180 |
18.2 |
≤1071 |
≥147 |
≤0.35 |
≥234 |
|
30 |
OPGW-48B1.3-180- [113,262] |
1/38 / 40as + 5 / 3.6 / 40as + 12 / 3.6 / 40as, Optik vahid 1 / 3.5 |
48 |
≈180 |
18.2 |
≤888 |
≥113 |
≤0.28 |
≥262 |
|
31 |
OPGW-48B1.3-235- [268; 243.4] |
1 / 2.7 / 20as + 4 / 2.5 / 20As + 12 / 2.5 / 20as + 13 / 3.8 / 20A, Optik vahid 1 / 3.5 |
48 |
≈235 |
20.3 |
≤1594 |
≥268 |
≤0.38 |
≥243.4 |
|
Maddə |
Test Üsul |
Tələblər |
|
Gərginlik |
İec 60794-1-2-e1 Yük: Kabel quruluşuna görə Nümunə Uzunluğu: 10 m-dən az, əlaqəli uzunluqdan az deyil Müddəti Vaxt: 1min |
40% RTS Əlavə fi bree gərginliyi yoxdur (0.01%), əlavə yoxdur attenasiya (0.03db). 60% RTS fi bre strain≤0.25%, əlavə ateenasion≤0.05db (Yox testdən sonra əlavə attenasiya). |
|
Əzmək |
İec 60794-1-2-e3 Yük: Yuxarıdakı cədvələ görə üç xal Müddəti Vaxt: 10min |
Əlavə 1550nm ≤0.05db / fi bre; Elementlərə heç bir ziyan yoxdur |
|
Suvarmaq Penetrasiya |
İec 60794-1-2-F5B Vaxt : 1 saat nümunə uzunluğu: 0.5m Suvarmaq Hündürlük: 1 m |
Yox su sızması. |
|
Temperatur Velosiped sürmə |
İec 60794-1-2-F1 Nümunə Uzunluq: 500 m-dən az deyil Temperatur Aralığı: -40 ℃ To + 65 ℃ Dövrlər: 2-ci Temperatur Velosiped testi DWell vaxtı: 12h |
Bu Attenasiya A COE FFI CIENT-də dəyişiklik daha az olmalıdır 0.1db / km 1550nm. |
