Uni-boru Optik Fiber Kompozit Yerüstü Torpaq Naqili

Uni-boru optik lifli kompozit yerüstü yerüstü naqil (OPGW) yerüstü yer naqili və optik rabitə kimi bir çox funksiyaları olan optik lifi ehtiva edən yerüstü hibrid kabeldir.

Sorğu göndərin

Məhsul təsviri

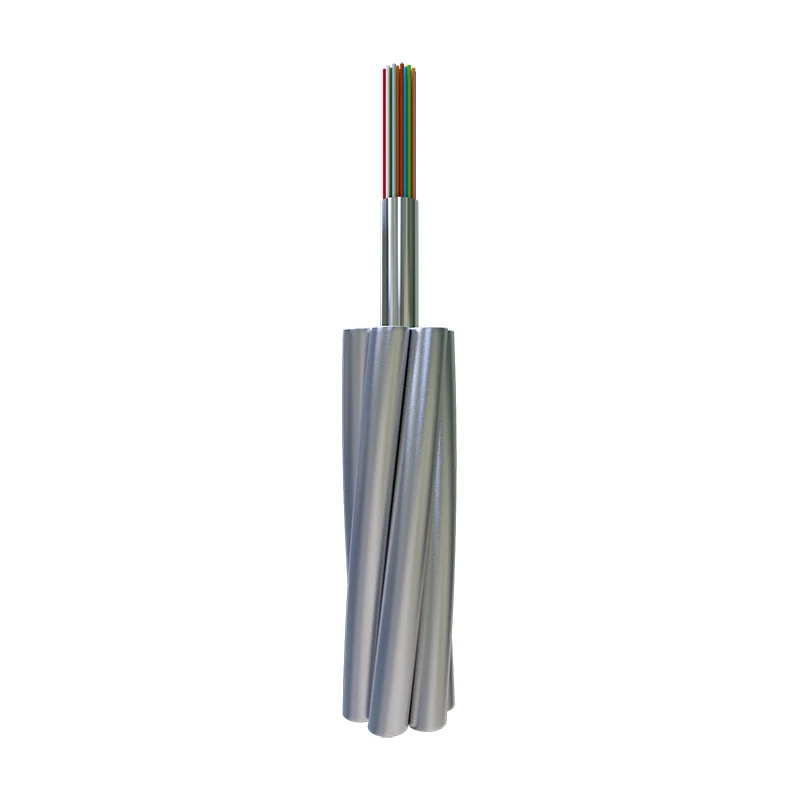

Uni-boru Optik Fiber Kompozit Yerüstü Torpaq Teli (OPGW) yerüstü yer naqili və optik rabitə kimi bir çox funksiyaya malik olan, optik lifdən ibarət yerüstü hibrid kabeldir. Ənənəvi yerüstü yerüstü naqillərdən fərqli olaraq, bu məhsul optik rabitə komponentlərini kabel strukturuna birləşdirir, elektrik ötürücü xətlərin mühafizəsi və məlumat ötürülməsinin inteqrasiyasını həyata keçirir ki, bu da tikinti xərclərini və elektrik və rabitə şəbəkələrinin istismar və texniki xidmət xərclərini effektiv şəkildə azalda bilər.

Uni-boru Optik Fiber Kompozit Yerüstü Torpaq Telinin Tətbiq Sahəsi

Orientalfiber Uni-boru Optik Fiber Kompozit Yerüstü Torpaq Naqili əsasən 110KV, 220KV, 500KV, 750KV və hava yüksək gərginlikli ötürmə sistemlərinin rabitə xətləri üçün istifadə olunur. Enerji sənayesi ilə yanaşı, məhsul həmçinin dəmir yolu tranziti, avtomobil yolu, neft-kimya, mədənçıxarma və həm yerüstü mühafizəyə, həm də yüksək sürətli optik rabitəyə ehtiyacı olan digər sənaye sahələrində geniş istifadə olunur, sənaye istehsalı və istismarı üçün sabit və səmərəli məlumat ötürülməsi dəstəyini təmin edir.

Məhsulun strukturu

Əsas komponentlər

Orientalfiber Uni-boru Optik Fiber Kompozit Yerüstü Torpaq teli elmi və ağlabatan struktur dizaynını qəbul edir və onun əsas komponentlərinə optik lif qurğusu, alüminium ərintisi tel, polad nüvə və xarici örtük daxildir. Optik lif qurğusu optik lifi xarici mexaniki zədələrdən və ətraf mühitin aşınmasından effektiv şəkildə qoruyan bir boruya yerləşdirilir; alüminium lehimli məftil və polad nüvəsi dartılma qüvvəsini daşımaqdan və yerüstü əməliyyat zamanı kabelin dayanıqlığını təmin etməkdən məsuldur; xarici qabıq məhsulun xidmət müddətini uzadan yüksək keyfiyyətli yaşlanma əleyhinə və korroziyaya davamlı materiallardan hazırlanır.

Struktur üstünlükləri

Uni-boru Optik Fiber Kompozit Yerüstü Torpaq Telinin tək boru konstruksiyası dizaynı məhsul strukturunu yığcam edir, bu da daşınma və quraşdırma üçün əlverişlidir. Eyni zamanda, daxili komponentlərin ağlabatan paylanması məhsulun yaxşı mexaniki xüsusiyyətlərə və kommunikasiya performansına malik olmasını təmin edir və güclü külək, güclü yağış, yüksək temperatur və aşağı temperatur kimi müxtəlif sərt xarici mühitlərə uyğunlaşa bilir.

Məhsulun Xüsusiyyətləri

Mexaniki Performans Xüsusiyyətləri

● Yaxşı dartılma dayanımı: Məhsul böyük dartılma qüvvəsinə tab gətirə bilən, uzun məsafəli yüksək gərginlikli ötürmə xətlərinin yerüstü quraşdırma tələblərinə uyğunlaşa bilən və normal istifadə şəraitində kabelin qırılmamasını və deformasiyaya uğramamasını təmin edən yüksək möhkəm polad özək və alüminium ərintisi məftillə təchiz edilmişdir.

● Kiçik diametr, yüngül çəki, qüllədə kiçik əlavə yük: Ənənəvi kompozit yerüstü yerüstü naqillərlə müqayisədə Uni-boru Optik Fiber Kompozit Yerüstü Torpaq Teli daha kiçik diametrə və daha yüngül çəkiyə malikdir ki, bu da ötürmə qülləsinə əlavə yükü azalda, qüllənin tikintisinə sərmayəni azalda və elektrik ötürücü xəttinin ümumi dayanıqlığını yaxşılaşdıra bilər.

Rabitə Performans Xüsusiyyətləri

● Müvafiq lif artıq uzunluqlu optik vahidi hazırlamaq asandır: Tək boru strukturu, temperatur fərqi və mexaniki deformasiya nəticəsində yaranan lif uzunluğu dəyişikliyini effektiv şəkildə kompensasiya edə bilən, optik siqnal ötürülməsinin sabitliyini təmin edən və ötürülmə zamanı siqnalın zəifləməsini azalda bilən optik lifin artıq uzunluğunu təşkil etmək üçün əlverişlidir.

● Aşağı siqnal zəifləməsi: Seçilmiş yüksək keyfiyyətli optik lif yaxşı ötürmə performansına, aşağı siqnal zəifləməsinə malikdir və yüksək gərginlikli ötürmə sistemlərinin və müxtəlif sənaye ssenarilərinin rabitə ehtiyaclarını qarşılayaraq, uzun məsafəli yüksək sürətli məlumat ötürülməsini həyata keçirə bilər.

Ətraf Mühitə Uyğunluq Xüsusiyyətləri

● Korroziyaya davamlılıq: Məhsulun xarici qabığı və daxili metal komponentləri turşu yağışının, duz dumanının və digər sərt mühitlərin aşınmasına müqavimət göstərə bilən və sərt ekoloji şəraitə malik sahilyanı, sənaye və digər ərazilərdə istifadə üçün uyğun olan antikorroziya texnologiyası ilə işlənir.

● Yaşlanma əleyhinə və yüksək və aşağı temperatura davamlılıq: Məhsulun materialı yaxşı yaşlanma əleyhinə performansa malikdir, uzun müddətli açıq hava mühitinə uyğunlaşa bilir və -40℃ ilə 80℃ temperatur aralığında normal işləyə bilər, müxtəlif iqlim bölgələrində məhsulun sabit işləməsini təmin edir.

Uni-boru optik lifli kompozit yerüstü yerüstü naqil əsasən 110KV, 220KV, 500KV, 750KV və yerüstü yüksək gərginlikli ötürmə sistemlərinin rabitə xətləri üçün istifadə olunur.

Xüsusiyyətlər

● Yaxşı dartılma gücü

● Kiçik diametr, yüngül çəki, qüllədə kiçik əlavə yük

● Müvafiq lifdən artıq uzunluqlu optik vahid hazırlamaq asandır

Optik Fiber Xüsusiyyətləri

	Zəifləmə				Bant genişliyi		Qütbləşmə rejimi dispersiyası
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Fərdi lif	Dizayn Bağlantı Dəyəri (M=20, Q=0.01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/km	≤0,1ps/km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/km	≤0,1ps/km
50/125μm	≤3.0dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62.5/125μm	≤3,5dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Konstruksiyalar və Performans

	Təsnifat	Material	Dəyər
Tikinti	Optik Fiber	G652D/G655 və s.	2 - 48
	Qoruyucu boru	Paslanmayan polad boru	1,5 - 6 mm
	Qapalı Xətt	AS tel/AA tel/Al Rod	1,5 - 6 mm
	Maks. Diametri		18 mm
	Maks. Kesiti		200 mm2
Xarakterik	DL/T 832, IEC60794-4-10, IEEE1138 kimi standartlara uyğun
	Maks. Dartma Gücü (RTS ) (kN)		280
	Maks. Əzilmə Gücü (N/100mm)		2200
	Maks. Qısa Cərəyan Tutumu (40℃-200℃)(kA2s)		100
	Min. Bükülmə Radiusu (Dinamik)		20D
	Min. Bükülmə radiusu (statik)		15D
Ətraf Mühit Performansı	Quraşdırma (℃)		-10 ilə +50 arasında
	Nəqliyyat və İstismar (℃)		-40 ilə +65 arasında

Qeyd: D kabelin diametridir.

Xüsusi Növ və Texniki Məlumat

yox.	Texniki məlumatlar
yox.	Məhsul növü	Struktur növü	Maks. Lif sayı	AS Telinin bölməsi (mm²)	Diametri （mm）	Kabel çəkisi (kq/km)	Dartma Gücü dərəcəsi （kN）	20 ℃ DC Müqavimət (Ω/km)	Qısa Müddət Cari Tutum (40-200℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Optik vahid 1/3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, Optik vahid 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Optik vahid 1/3.8	48	≈70	11.4	≤475	≥77	≤1.30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Optik vahid 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Mexaniki və Ətraf Mühit Testinin Xüsusiyyətləri

Maddə	Test üsulu	Tələblər
Gərginlik	IEC 60794-1-2-E1 Yük: kabel quruluşuna görə Nümunə uzunluğu: 10 m-dən az deyil, əlaqəli uzunluq 100 m-dən az olmamalıdır Müddət: 1 dəq	40%RTS əlavə lif gərginliyi (0,01%), əlavə zəifləmə (0,03dB) yoxdur. 60%RTS lif gərginliyi≤0,25%，əlavə zəifləmə≤0,05dB (Sınaqdan sonra əlavə zəifləmə yoxdur).
Əzmək	IEC 60794-1-2-E3 Yük: yuxarıdakı cədvələ uyğun olaraq, üç xal Müddət vaxtı: 10 dəq	1550nm ≤0.05dB/lifdə əlavə zəifləmə; Elementlərə zərər yoxdur
Suya nüfuz etmə	IEC 60794-1-2-F5B Vaxt: 1 saat Nümunənin uzunluğu: 0,5 m Suyun hündürlüyü: 1 m	Su sızması yoxdur.
Temperatur Velosipedi	IEC 60794-1-2-F1 Nümunə uzunluğu: 500 m-dən az olmayan Temperatur diapazonu: -40 ℃ ilə +65 ℃ Dövrlər: 2 Temperatur velosiped testinin qalma müddəti: 12 saat	Zəifləmə əmsalının dəyişməsi 1550nm-də 0,1dB/km-dən az olmalıdır.
