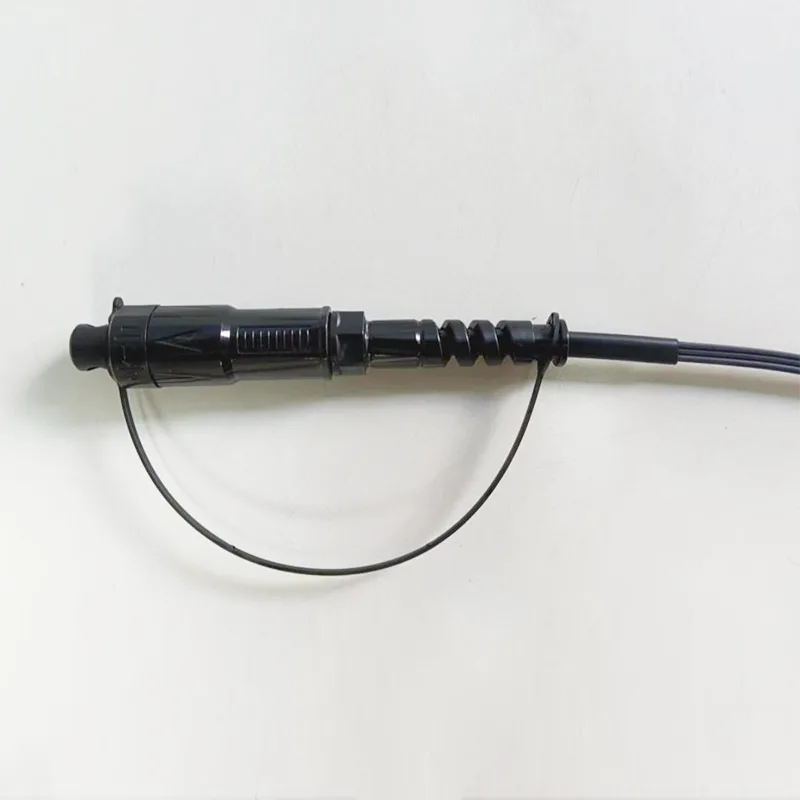

5x2mm Suya davamlı açılan kabel mini SC / APC bağlayıcı optik yamaq kordları

Tətbiq:● FTTX / FTTH sistemləri● Ethernet tətbiqləri● catv bağlantıları● Optik siqnal paylanması● Passiv optik şəbəkələr (pon)● Backbone, üfüqi və yüksəliş tətbiqləri● Əvvəllər nəzərdə tutulmuş damcı terminal qutuları● açıq ərazilər; Sərt mühitXüsusiyyətlər:● Aşağı giri......

Sorğu göndərin

Məhsul təsviri

Tətbiq:

● FTTX / FTTH sistemləri

● Ethernet tətbiqləri

● catv bağlantıları

● Optik siqnal paylanması

● Passiv optik şəbəkələr (pon)

● Backbone, üfüqi və yüksəliş tətbiqləri

● Əvvəllər nəzərdə tutulmuş damcı terminal qutuları

● açıq ərazilər; Sərt mühit

Xüsusiyyətlər:

● Aşağı giriş itkisi, yüksək gəlir itkisi.

● təkrarlanma və mübadilə qabiliyyəti yaxşıdır.

● 100% taxma, geri qayıtmaq, son üz və.

● Müdaxilə yoxlaması.

● Əla mexaniki dözümlülük.

● Telkordia GR-326-nüvəyə uyğun.

● Optik kabelin idarə edilməsində yüksək performans və etibarlılığı təmin edir.

● Tez və asan quraşdırma və yenidən qurulma.

● Sadə işləmə, xüsusi vasitəyə ehtiyac yoxdur.

● IP68 suya davamlıdır.

Texniki spesifikasiya:

Konstruksiyalar	Vahidi	Təsvirlər
Lopu		Sadə
Dalğa uzunluğu	nm	1310/1550
Taxma itkisi	db	≤0.30
Qayıtmaq	db	≥ 60
Bağlantı növü		SC / APC
Ferrule		Keramika
Bağlantı dövrləri		500
Kabel gödəkçəsi rəngi		Boz
Kabel xarici diametrli	mm	5.0 (± 0.2) x2.0 (± 0,1)
Lif		Tək rejim: G657A2
Kabel gödəkçəsi		Lszh
Kabel çəki	Kq / km	20 (təqribən)
Çap məzmunu		Özelleştirilebilir
Uzunluq	m	30,50,100,150,150,200,250,500,400,500,500,500,500,500,500,500,500 (Dözümlülük: ± 0.5m)
Bağlayıcı tipi		Giriş: Accord H Optic SC / APC
Bağlayıcı tipi		Çıxış: bağlayıcı olmadan
Dartılma (kabel və bağlayıcı arasında eksival)	N	100
Su keçirməyən dərəcəli		IP68
İşləmə temperaturu	℃	-20 ° C ~ + 65 ℃
Saxlama temperaturu	℃	-20 ° C ~ + 65 ℃

Kabel quruluşu:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Optik lif	Tip	G657 A2
	Xeyr	1
	Rəng	Mavi
Polad Gücü Üzvü	Materia	Polad tel
Polad Gücü Üzvü	Diametrli	0,4 mm
Polad Özü Güclü Üzvü	Materia	Polad tel
Polad Özü Güclü Üzvü	Diametrli	1.0 mm
Xarici qabıq	Sayğac	2.0 (± 0.1) x5.0 (± 0.2)
	Material	Lszh
	Rəng	Boz
Kabel çəki	Kq / km	20
Gərginlik	N	300 (uzunmüddətli)
Gərginlik	N	600 (qısa müddətli)
Əzmək	N / 10 sm	200 (uzunmüddətli)
Əzmək	N / 10 sm	1000 (qısa müddətli)
Min. Radio	mm	10xh (statik)
Min. Radio	mm	20xh (dinamik)
Əməliyyat temperaturu aralığı:		-20 ℃ to + 60 ℃
Saxlama / Nəqliyyat Temperaturu:		-20 ℃ to + 60 ℃

Optik lif:

Kabel lifinin (bitmiş kabelin lifinin) bütün xüsusiyyətləri, ən azı, ITU-T tövsiyəsinə uyğun olaraq G.657A2 və aşağıdakı kimi olmalıdır.

Maddə	Xüsusiyyət
Lif növü	Tək rejim
Lif	Doped silisium
Attenasiya əmsalı @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Kabelin meydana gəlməsindən sonra @ 1310 nm @ 1550 nm	≤ 0.36 dB / km ≤ 0.36 dB / km ≤ 0.25 dB / km ≤ 0.22 db / km ≤ 0.25 dB / km ≤ 0.36 dB / km ≤ 0.22 db / km
Kabel kəsmə dalğa uzunluğu	≤ 1260 nm
Sıfır-dispersiya dalğa uzunluğu	1300 ~ 1324 nm
Sıfır dağılma yamacı	≤ 0.092 ps / (nm2.km)
Pmd @ 1550 nm	≤0.1 ps / km1 / 2
Xromatik dispersiya @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm. Km) ≤5.3 ps / (nm. Km) ≤18.0 ps / (nm. Km) ≤22 ps / (nm. Km)
Mode Sahə Diameter @ 1310 nm	8.5-9.3.
Core / Clad konsentriti səhv	≤ 0.5 bir
Diametri	125.0 ± 0.7 bir
Qeyri-adi olmayan	≤5%
İlkin örtük diametri	242 ± 7 biri
Konsentriklik İbtidai örtük / örtük	≤10 mkm
Qeyri-dairəvi örtük	≤0.7%
Kabel əyilmə itkisi ilə endirim 1 növbə 1 mandrel 7.5mm 10 1 mandrel 15 mm	1550nm ≤ δ 0.10 dB / km 1550nm ≤ δ 0.03 dB / km

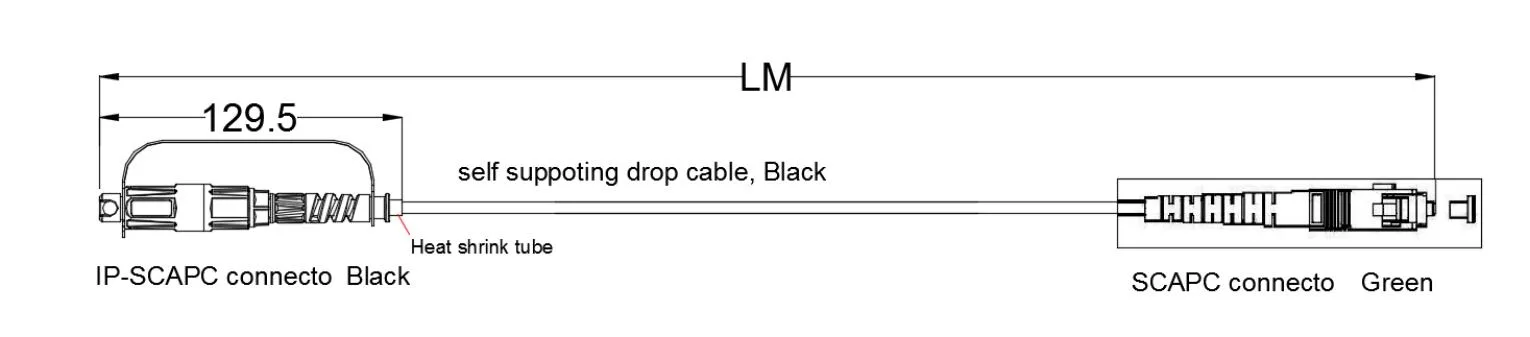

Ölçülü rəsm:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Paket:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Paket tələbləri:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Qaynar Teqlər: 5x2mm Suya davamlı açılan kabel mini SC / APC bağlayıcı optik yamaq kordları
