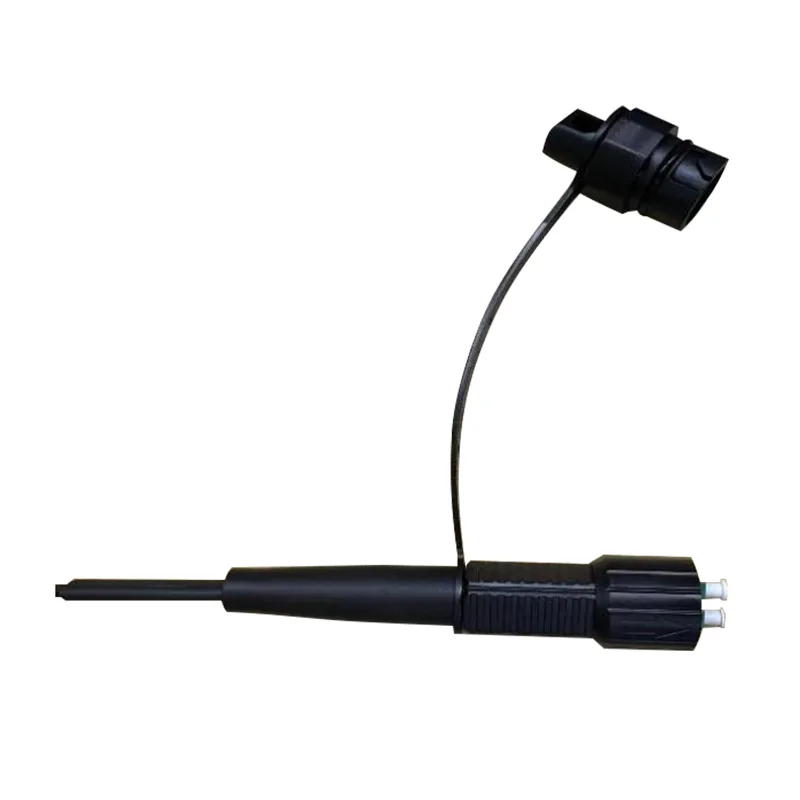

Duplex LC / UPC Suya davamlı yuvarlaq kabel optik lif yamaq kordları (Accord mini DLC konnektoru)

Tətbiq:● FTTX / FTTH sistemləri● Ethernet tətbiqləri● catv bağlantıları● Optik siqnal paylanması● Passiv optik şəbəkələr (pon)● Backbone, üfüqi və yüksəliş tətbiqləri● Əvvəllər nəzərdə tutulmuş damcı terminal qutuları● açıq ərazilər; Sərt mühitXüsusiyyətlər:● Aşağı giri......

Sorğu göndərin

Məhsul təsviri

Tətbiq:

● FTTX / FTTH sistemləri

● Ethernet tətbiqləri

● catv bağlantıları

● Optik siqnal paylanması

● Passiv optik şəbəkələr (pon)

● Backbone, üfüqi və yüksəliş tətbiqləri

● Əvvəllər nəzərdə tutulmuş damcı terminal qutuları

● açıq ərazilər; Sərt mühit

Xüsusiyyətlər:

● Aşağı giriş itkisi, yüksək gəlir itkisi.

● təkrarlanma və mübadilə qabiliyyəti yaxşıdır.

● 100% taxma, geri qayıtmaq, son üz və.

● Müdaxilə yoxlaması.

● Əla mexaniki dözümlülük.

● Telkordia GR-326-nüvəyə uyğun.

● Optik kabelin idarə edilməsində yüksək performans və etibarlılığı təmin edir.

● Tez və asan quraşdırma və yenidən qurulma.

● Sadə işləmə, xüsusi vasitəyə ehtiyac yoxdur.

● IP68 suya davamlıdır.

Texniki spesifikasiya:

Konstruksiyalar	Vahidi	Təsvirlər
Lopu		Dupleks
Dalğa uzunluğu	nm	1310/1550
Taxma itkisi	db	≤0.30
Qayıtmaq	db	≥50 (UPC)
Kabel gödəkçəsi rəngi		Qara
Kabel xarici diametrli	mm	7.0 ± 0.2
Lif		Tək rejim: G657 A2
Kabel gödəkçəsi		Lszh
Kabel çəki	Kq / km	38 (təqribən)
Çap məzmunu		Özelleştirilebilir
Uzunluq	m	50, 75, 100, 150, 200,250, 300, 300 və ya özelleştirilebilir (dözümlülük: ± 0.5m)
Bağlayıcı tipi		Giriş:	Accord Mini DLC / UPC bağlayıcı
		Çıxdı:	Accord Duplex LC / UPC bağlayıcısı
Su keçirməyən dərəcəli		IP68
İşləmə temperaturu	℃	-40 ° C ~ + 70 ℃
Saxlama temperaturu	℃	-40 ° C ~ + 70 ℃

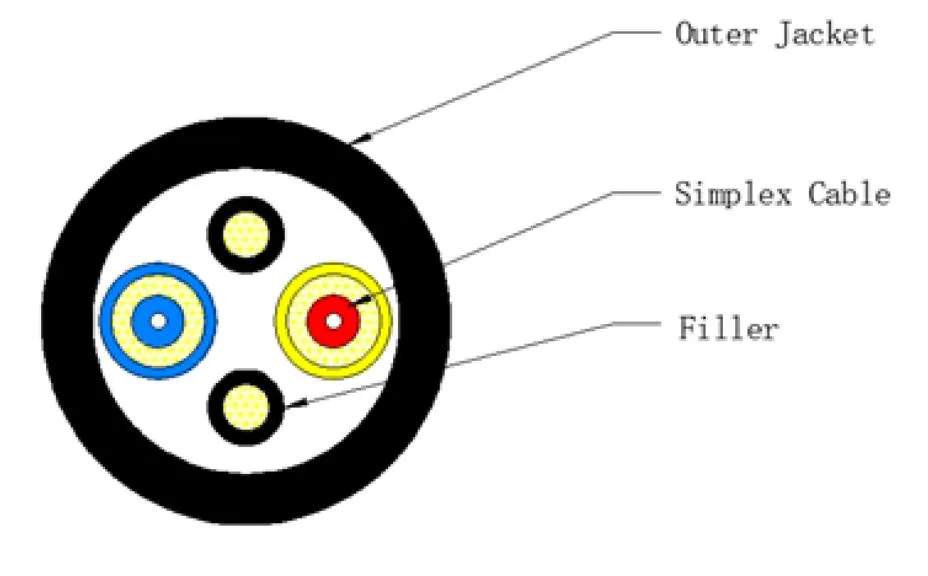

Kabel quruluşu:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kabelin spesifikasiyası:

Maddə	Məzmunu	Dəyər
Sıx tampon lifi	Saymaq	2
	Tip	G.657A2
	Diametri (mm)	0.90 ± 0.05
	Material	Lszh
	Rəng	Ağ
Simplex kabel	Material	Lszh
	Diametri (mm)	2.0 ± 0.1
	Rəng	Mavi və sarı
Çubuqlamaq	Material	Lszh
	Diametri (mm)	1.3 ± 0.1
	Rəng	Qara
Xarici gödəkçə	Material	Lszh
	Diametri (mm)	7.0 ± 0.2
	Rəng	Qara
	Qalınlığı (mm)	1.0 ± 0.1
Kabel çəkisi (kq / km) təxminən.		38 ± 3
Uzanan test (n)		Uzun müddətli: 400 n Qısamüddətli: 800 n
Düzləşdirici test (n / 10cm)		Uzun müddətli: 1000 n / 10 sm Qısamüddətli müddətli: 2200 n / 10 sm
Min. Əyilmə radiusu		10xod (statik); 20Xod (dinamik)
Quraşdırma istiliyi		-40 ° C-dən + 70 ° C
Saxlama temperaturu		-40 ° C-dən + 70 ° C

Cabled optik lifin performansı

Cabled optik lifin performansı (ITU-T Rec. G.657A2)

Maddə	Xüsusiyyət
Lif növü	Tək rejim
Lif	Doped silisium
Attenasiya əmsalı @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB / km ≤ 0.35 dB / km ≤ 0.25 dB / km ≤ 0.21 dB / km ≤ 0.23 dB / km
Kabel kəsmə dalğa uzunluğu	≤ 1260 nm
Sıfır-dispersiya dalğa uzunluğu	1300 ~ 1324 nm
Sıfır dağılma yamacı	≤ 0.092 ps / (nm2.km)
Pmd @ 1550 nm	≤0.1 ps / km1 / 2
Xromatik dispersiya @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps / (nm. Km) ≤5.3 ps / (nm. Km) ≤18.0 ps / (nm. Km) ≤22 ps / (nm. Km)
Mode Sahə Diameter @ 1310 nm	8.5-9.3.
Core / Clad konsentriti səhv	≤ 0.5 bir
Diametri	125.0 ± 0.7 bir
Qeyri-adi olmayan	≤5%
İlkin örtük diametri	242 ± 7 biri
Konsentriklik İbtidai örtük / örtük	≤10 mkm
Qeyri-dairəvi örtük	≤0.7%
Kabel əyilmə itkisi ilə endirim 10 növbə 1 mandrel 15 mm 1 növbə 1 mandrel 10 mm 1 növbə 1 mandrel 7.5mm	1550nm ≤ δ 0.03 dB / km 1550nm ≤ δ δ 0,1 dB / km 1550nm ≤ δ δ 0.5 dB / km

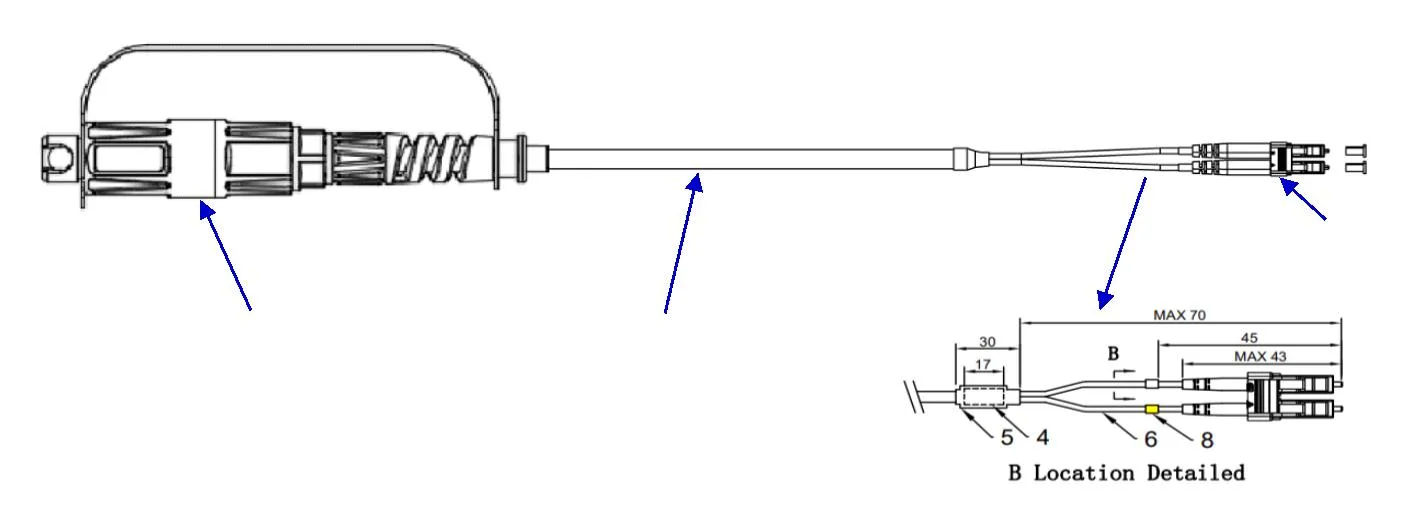

Ölçülü rəsm:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Yox	Təsvir	Qty
1	SM G.657A2 2,0mm lifli 2 nüvəsi. Od7.0mm, qara lszh	1
2	Mini DLC bağlayıcı qara	1
3	LC3.0 Tək rejimli Fiber, Bej, Bej, Boru üçün Boru, Ağ Üçün Duplex	2
4	Rezin istilik büzülən boru, qara, od 8.5mm l = 17mm	1
5	Rezin istilik büzülən boru, qara, od 8.5m l-30mm	2
6	Polad boru ilə çevik qoruyucu, OD 2.8mm L = 52mm	2
8	İsti büzülən boru, ağ / sarı od3.0mm l = 5mm	2
