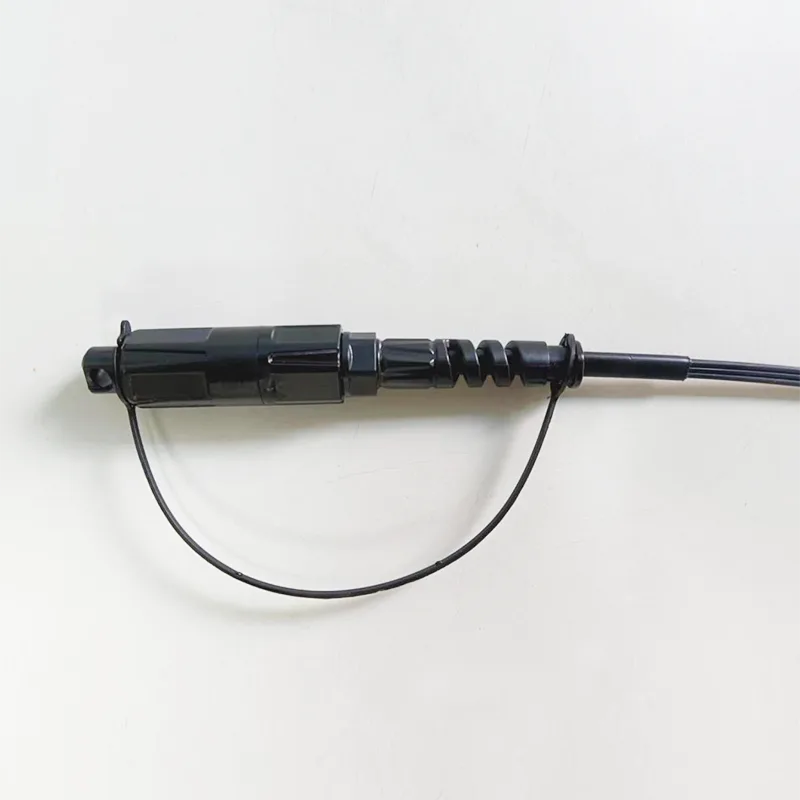

5x2mm suya davamlı açılan kabel SC / APC bağlayıcı optik lif pigtail

Tətbiq:● FTTX / FTTH sistemləri● Ethernet tətbiqləri● catv bağlantıları● Optik siqnal paylanması● Passiv optik şəbəkələr (pon)● Backbone, üfüqi və yüksəliş tətbiqləri● Əvvəllər nəzərdə tutulmuş damcı terminal qutuları● açıq ərazilər; Sərt mühitXüsusiyyətlər:● Aşağı giri......

Sorğu göndərin

Məhsul təsviri

Tətbiq:

● FTTX / FTTH sistemləri

● Ethernet tətbiqləri

● catv bağlantıları

● Optik siqnal paylanması

● Passiv optik şəbəkələr (pon)

● Backbone, üfüqi və yüksəliş tətbiqləri

● Əvvəllər nəzərdə tutulmuş damcı terminal qutuları

● açıq ərazilər; Sərt mühit

Xüsusiyyətlər:

● Aşağı giriş itkisi, yüksək gəlir itkisi.

● təkrarlanma və mübadilə qabiliyyəti yaxşıdır.

● 100% taxma, geri qayıtmaq, son üz və.

● Müdaxilə yoxlaması.

● Əla mexaniki dözümlülük.

● Telkordia GR-326-nüvəyə uyğun.

● Optik kabelin idarə edilməsində yüksək performans və etibarlılığı təmin edir.

● Tez və asan quraşdırma və yenidən qurulma.

● Sadə işləmə, xüsusi vasitəyə ehtiyac yoxdur.

● IP68 suya davamlıdır.

Texniki spesifikasiya:

Konstruksiyalar	Vahidi	Təsvirlər
Lopu		Sadə
Dalğa uzunluğu	nm	1310/1550
Taxma itkisi	db	≤0.30
Qayıtmaq	db	≥ 60
Bağlantı növü		SC / APC
Ferrule		Keramika
Bağlantı dövrləri		500
Kabel gödəkçəsi rəngi		Qara
Kabel xarici diametrli	mm	(5.2x2.0) * ± 0.2mm (3.0x2.0) * ± 0.2mm (mesajsız)
Lif		Tək rejim: G657A2
Kabel gödəkçəsi		Lszh
Kabel çəki	Kq / km	20 × 3
Çap məzmunu		Özelleştirilebilir
Uzunluq	m	100 və ya özelleştirilebilir (Dözümlülük: ± 0.5m)
Bağlayıcı tipi		Giriş: Accord H Optic SC / APC
Bağlayıcı tipi		Çıxış: bağlayıcı olmadan
Dartılma (kabel və bağlayıcı arasında eksival)	N	100
Su keçirməyən dərəcəli		IP68
İşləmə temperaturu	℃	-20 ° C ~ + 65 ℃
Saxlama temperaturu	℃	-20 ° C ~ + 65 ℃

Kabel quruluşu:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Optik lif	Tip	G-657 A2.
	Xeyr	1
	Rəng	Mavi
Xarici qabıq	Sayğac	(5.2x2.0) * ± 0.2mm (3.0x2.0) * ± 0.2mm (mesajsız)
	Material	Lszh
	Rəng	Qara
Polad Gücü Üzvü	Materia	Polad tel
Polad Gücü Üzvü	Diametrli	0.45mm
Polad Özü Güclü Üzvü	Materia	Polad tel
Polad Özü Güclü Üzvü	Diametrli	1.2 mm
Ağırlıq		20 × 3 kq / km
Kafel (n)		Uzun müddətli: 300n Qısamüddətli: 600 n
Əzmək		1000n / 10 sm
Min. Əyilmə radiusu		15xd (statik); 30xd (dinamik)
Temperatur aralığı		-20 ° C-dən + 65 ° C

Lif xarakteristikası:

Kabel lifinin (bitmiş kabelin lifinin) bütün xüsusiyyətləri, ən azı, ITU-T tövsiyəsinə uyğun olaraq G.657A2 və aşağıdakı kimi olmalıdır.

Parametr		Xüsusiyyət
Attenasiya əmsalı	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0.36 dB / km ≤ 0.36 dB / km ≤ 0.22 db / km ≤ 0.24 dB / km
Atomation (kabeldən sonra)	@ 1310nm	≤0.40db / km
	@ 1550nm	≤0.30db / km
1310nm-də artar vahidlik		≤0.05db
1550NM-də artar vahidlik		≤0.05db
Kabel kəsmə dalğa uzunluğu (λcc)		≤ 1260 nm
Sıfır-dispersiya dalğa uzunluğu		1300 ~ 1324 nm
Sıfır dağılma yamacı		≤ 0.092 ps / (nm ^ 2.km)
1288nm ~ 1339nm-də dağılma mütləq dəyəri		≤3.5ps / (nm · km)
1271nm ~ 1360nm-də dağılma mütləq dəyəri		≤5.3ps / (nm · km)
Dispersiya 1550nm		≤18ps / (nm · km)
Dispersiya 1625nm		≤23ps / (nm · km)
Mode Sahə Diametri (MFD) 1310nm		8.60 ± 0.4mm
Mode Sahə Diametri (MFD) 1550NM-də		9.4-10.4mm
Polarization Mode Dispersion (PMD) lif		≤0.125ps / km^1/2
Qütbləşmə rejimi Dispersion (PMD) kabel		≤0.200ps / km^1/2
PMD əmsalı	M	20 kabel
	Q	0.01%
	Pmdq	≤0.20ps / km^1/2
Həndəsi xüsusiyyətlər
Diametri		125 ± 0.8mm
Qeyri-adi olmayan		≤1.0%
Əsas / örtülmüş konsentriti səhv		≤0.8mm
Fiber diametri örtüklü (açılmamış)		245 ± 10μm
Örtük (rəngli) olan lif diametri		250 ± 10μm
Sürüşmə / örtük konsentriti səhv		≤12.0mm
Gərginlik testi		100KPSI və ya 0.69GPA
Örtüyün çıxarılması (n)		1.0 ~ 9.0
Mexaniki xüsusiyyətlər
Macrobend itkisi 1550nm	R = 15 mm, 10 növbə	≤0.03db
	R = 10mm, 1Turnurn	≤0.10db
	R = 7.5mm, 1Turn	≤0.5db
Macrobend itkisi 1625nm	R = 15 mm, 10 növbə	≤0.10db
	R = 10mm, 1Turnurn	≤0.20db
	R = 7.5mm, 1Turn	≤1.0db

Ölçülü rəsm:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Paket:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Paket tələbləri:

Karton Ölçüsü: 600 * 320 * 265mm, şəffaf möhürləmə lenti "i" şrift möhürləmə qutusu.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Taxta plakanın sxematik diaqramı:

Taxta plaka ölçüsü: 1200 * 1000mm.

Yığma tələbləri: Altı təbəqəni yığaraq altı qutudan bir qat.

Ən yaxşı 4 sağ bucaq qoruması və sonra "#" şrift qablaşdırma kəməri möhkəm istifadə edin.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
