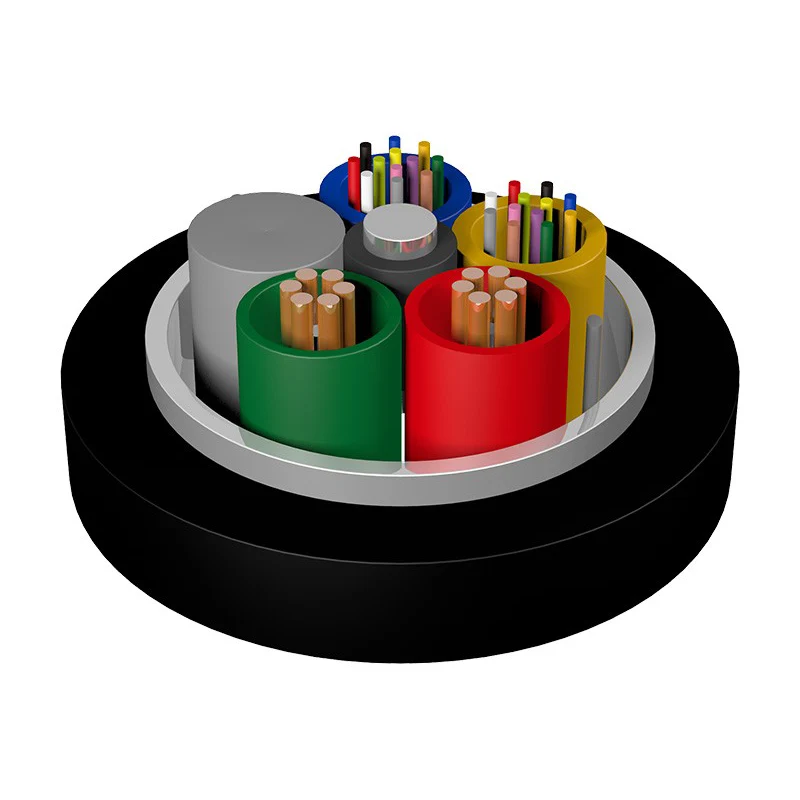

Hibrid optik və elektrikli qapalı boş boru kabeli GDTA

Hibrid optik və elektrikli qapalı olan boş boru kabeli GDTA yüksək modul plastikdən hazırlanmış və boru doldurma birləşməsi ilə doldurulmuş boş borularda yerləşir. Kabelin mərkəzində metal gücü üzvüdür. Boru və mis tel (tələb olunan spesifikasiya) kabel nüvəsini yaratmaq üçün mərkəz gücü üzvü ətrafında sarılır. Kabel nüvəsi kabel doldurma birləşməsi ilə doldurulur və laminat alüminium lent ilə zirehlidir. Daha sonra xarici gödəkçəni meydana gətirmək üçün ekstrüde edilir.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyət

● Yaxşı mexaniki və temperatur performansı;

● Optik-elektrik hibrid dizaynı enerji təchizatı və siqnal ötürmə problemlərini həll edir və avadanlıq üçün mərkəzləşdirilmiş enerji monitorinqi və texniki xidmət göstərir;

● Enerji idarəolunmasını yaxşılaşdırmaq, güc koordinasiyasını və istismarını azaltmaq;

● Satınalma xərclərini azaltmaq və tikinti xərclərini saxlamaq;

● əsasən BBU və RRU arasındakı əlaqə üçün paylanmış baza stansiyası DC uzaqdan enerji təchizatı sistemlərində;

● Boru kəməri və yerüstü quraşdırma üçün uyğundur

Texniki xüsusiyyətlər

Tip	O.d. (mm)	Ağırlıq (kq / km)	Təyərlilik Uzun / qısa müddətli (n)	Əzmək Uzun / qısa müddətli (N / 100mm)	Quruluş

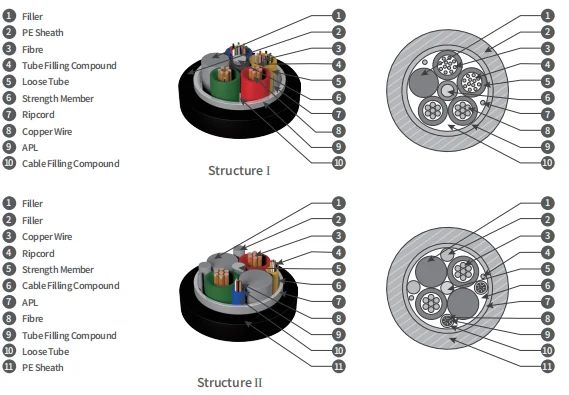

GDTA-02-24XN + 2 × 1.5	11.2	132	600/1500	300/1000	Quruluş I
GDTA-02-24XN + 2 × 2.5	12.3	164	600/1500	300/1000	Quruluş I
GDTA-02-24XN + 2 × 4.0	14.4	212	600/1500	300/1000	Quruluşu II
GDTA-02-24XN + 2 × 5.0	14.6	258	600/1500	300/1000	Quruluşu II
GDTA-02-24XN + 2 × 6.0	15.4	287	600/1500	300/1000	Quruluşu II
GDTA-02-24XN + 2 × 8.0	16.5	350	600/1500	300/1000	Quruluşu II

Qeyd:

1. XN bree tipinə aiddir.

2. 2 * * 1.5 / 2 * 2.5 / 2 * 4.0 / 2 * 6.0 / 2 * 8.0 mis tellərin sayını və ölçüsünü göstərir.

3. Di FF aralı nömrələri olan hibrid kabellər və mis tellərinin ölçüləri tələb oluna bilər.

4. Hibrid optik və elektrikli qapalı olan boş boru kabeli GDTA, Di FF erent ilə Bree sayları tələb etmək olar.

Dirijorun elektrik işləri

Kəsişmə bölmə (mm²)	Maks. Tək dirijorun DC müqaviməti (20 ℃) (ω / km)	İzolyasiya müqaviməti (20 ℃) (mω.km)	Dielektrik gücü kv, dc 1min gücü kv, dc 1min
Kəsişmə bölmə (mm²)	Maks. Tək dirijorun DC müqaviməti (20 ℃) (ω / km)	Hər bir dirijor və digərləri arasında Kabeldə birləşdirilmiş metal üzvlər	Arasında dirijor	Dirijor arasında və metal zireh	Dirijor arasında və polad tel
1.5	13.3	5000-dən az deyil	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
