Hibrid optik və elektrikli qapalı boş boru kabeli GDTA53

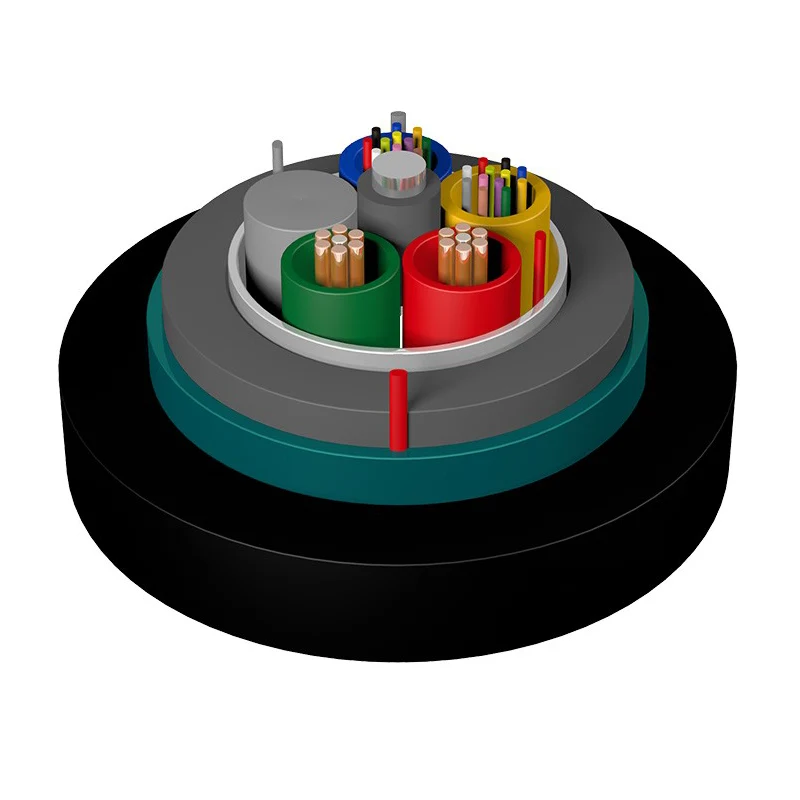

Hibrid optik və elektrikli qapalı olan boş boru kabeli GDTA53 yüksək modul plastikdən hazırlanmış və doldurucularla doldurulmuş boş bir boruda örtülmüşdür. Optik kabelin mərkəzi metal möhkəmləndirmə nüvəsidir. Boru və mis tel (tələb olunan xüsusiyyətlər) bir kabel nüvəsi yaratmaq üçün mərkəzi möhkəmləndirmə nüvəsi ətrafında bükülmüşdür. Kabel nüvəsi optik kabel doldurucuları ilə doldurulur və laminat alüminium lent ilə zirehlidir, sonra bir pe daxili qabıq ekstruded və büzməli polad lent ilə zirehlidir və nəhayət bir pe xarici qabığı ekstrüddüdür.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyət

● Yaxşı mexaniki və temperatur performansı;

● Enerji təchizatı və siqnal ötürmə problemlərini həll edin və avadanlıq üçün enerji təchizatı mərkəzləşdirilmiş monitorinqi və saxlanmasını təmin etmək;

● Enerji təchizatının idarə olunmasını yaxşılaşdırmaq, güc tədarükünün koordinasiyasını və saxlanılmasını azaltmaq;

● Satınalma xərclərini azaltmaq və tikinti xərclərini saxlamaq;

● Əsasən BBU və RRU arasındakı əlaqə üçün DC, paylanmış baza stansiyalarının uzaq elektrik təchizatı sistemində əlaqə üçün istifadə olunur;

● yeraltı quraşdırma üçün uyğundur

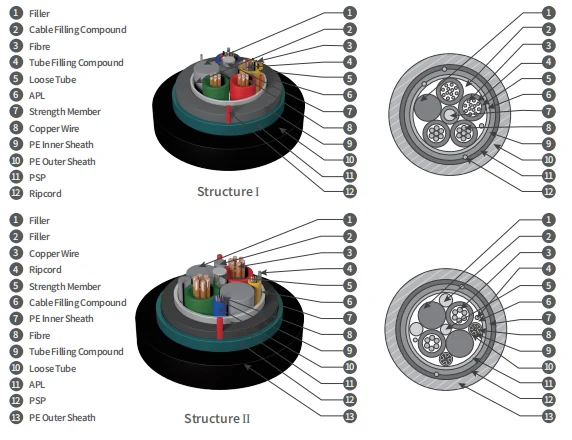

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTA53

Texniki xüsusiyyətlər

Tip	O.d. (mm)	Ağırlıq (kq / km)	Təyərlilik Uzun / qısa müddətli (n)	Əzmək Uzun / qısa müddətli (N / 100mm)	Quruluş
GDTA53-02-24XN + 2 * 1.5	15.1	290	1000/3000	1000/3000	Quruluş I
GDTA53-02-24XN + 2 * 2.5	15.5	312	1000/3000	1000/3000	Quruluş I
GDTA53-02-24XN + 2 * 4.0	18.2	358	1000/3000	1000/3000	Quruluşu II
GDTA53-02-24XN + 2 * 5.0	18.6	390	1000/3000	1000/3000	Quruluşu II
GDTA53-02-24XN + 2 * 6.0	19.9	435	1000/3000	1000/3000	Quruluşu II
GDTA53-02-24XN + 2 * 8.0	20.8	478	1000/3000	1000/3000	Quruluşu II

Dirijorun elektrik işləri

Kəsişmə bölmə (mm²)	Maks. Tək dirijorun DC müqaviməti (20 ℃) (ω / km)	İzolyasiya müqaviməti (20 ℃) (mω.km)	Dielektrik gücü kv, dc 1min dielektrik gücü kv, dc 1min
Kəsişmə bölmə (mm²)	Maks. Tək dirijorun DC müqaviməti (20 ℃) (ω / km)	Hər bir dirijor və digərləri arasında Kabeldə birləşdirilmiş metal üzvlər	Arasında dirijor	Dirijor arasında və metal zireh	Dirijor arasında və polad tel
1.5	13.3	5000-dən az deyil	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
