Hibrid Optik və Elektrik Qapalı Boş Boru Kabel GDTS

Hibrid Optik və Elektrik Qapalı Boş Boru Kabel GDTS, bir kabeldə optik lifləri mis keçiricilərlə birləşdirərək inteqrasiya olunmuş güc və siqnal ötürülməsi üçün nəzərdə tutulmuşdur. Çində yerləşən təchizatçı və istehsalçı olan Orientalfiber tərəfindən istehsal olunan bu GDTS kabeli mərkəzi metal möhkəmlik elementinə, qoruyucu birləşmələrlə doldurulmuş boş borulara və davamlı PE xarici qabığı ilə qorunan büzməli polad lent zirehinə malikdir. O, çətin mühitlərdə etibarlı performans üçün hazırlanmışdır və həm kanal, həm də yerüstü qurğuları dəstəkləyir, paylanmış baza stansiyası sistemlərinin və sənaye şəbəkələrinin yerləşdirilməsini sadələşdirir, eyni zamanda satınalma və tikinti xərclərini azaldır.

Sorğu göndərin

Məhsul təsviri

Şərq lifi təmin edirHibrid Optik və Elektrik Qapalı Boş Boru Kabel GDTS, yüksək sürətli məlumat ötürülməsini və etibarlı enerji təchizatını vahid struktur vahidinə inteqrasiya etmək üçün nəzərdə tutulmuş xüsusi həll. Bu kompozit kabel müasir telekommunikasiya infrastrukturunun inkişaf edən tələblərinə cavab vermək üçün hazırlanmışdır, xüsusən kosmosdan səmərəliliyin və sadələşdirilmiş quraşdırmanın vacib olduğu yerlərdə.

Məhsula Baxış və Material Tərkibi

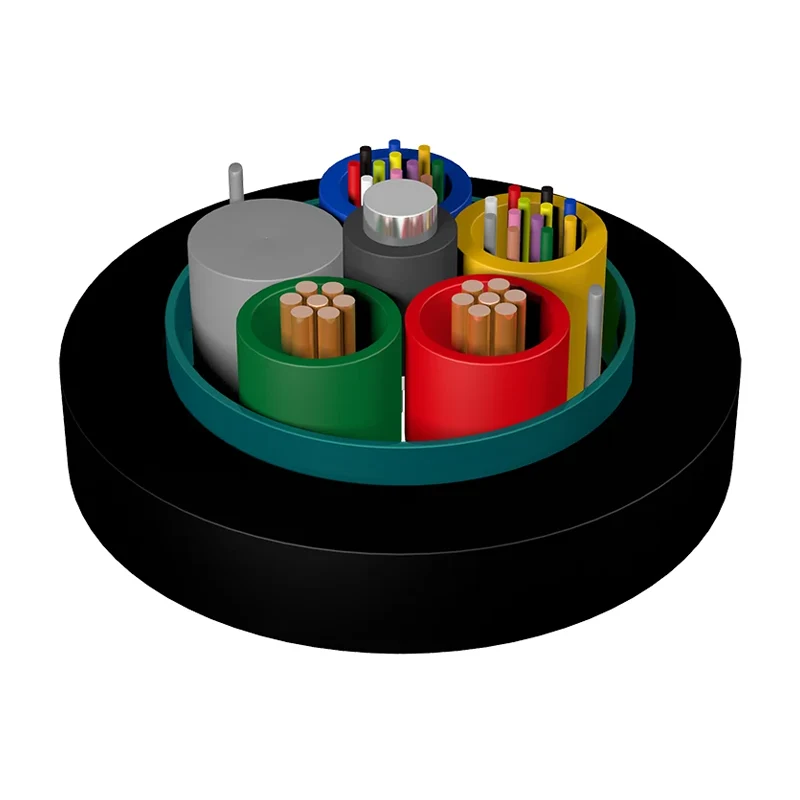

TheHibrid Optik və Elektrik Qapalı Boş Boru Kabel GDTSmürəkkəb çoxqatlı arxitekturadan istifadə edir. Əsasında bir metal möhkəmləndirici element lazımi gərginlik gücünü təmin edir. Bu mərkəzi əhatə edən yüksək modullu plastikdən hazırlanmış, optik lifləri və qoruyucu doldurucu birləşmələri yerləşdirən boş borular var.

Bu boruların yanında xüsusi elektrik tələblərinə uyğun olaraq konfiqurasiya edilmiş izolyasiya edilmiş mis məftillər quraşdırılmışdır. Bu əsas qurğu mexaniki təsirlərə və gəmiricilərin zədələnməsinə qarşı möhkəm qorunma təklif edən büzməli polad lent zirehlə qorunur. Bütün struktur sərt ekoloji şəraitdə uzunmüddətli sabitliyi təmin edən davamlı polietilen (PE) xarici örtüklə tamamlanır.

Əsas Texniki Üstünlüklər

İnteqrasiya edilmiş güc və siqnal:Mis keçiriciləri və optik lifləri birləşdirərəkHibrid Optik və Elektrik Qapalı Boş Boru Kabel GDTSkabel arxitekturasını sadələşdirərək, ayrı elektrik xətlərinə ehtiyacı aradan qaldırır.
Mexanik Davamlılıq:Oluklu polad lent zirehli və metal möhkəmlik elementi kanal və yerüstü qurğular da daxil olmaqla yüksək gərginlikli mühitlərdə etibarlı işləməyə imkan verir.
Ekoloji Sabitlik:Boş boru dizaynı və nəmə davamlı doldurucu birləşmələr lifləri temperaturun dəyişməsindən və suyun daxil olmasından qoruyur.
Əməliyyat Effektivliyi:Uzaqdan olan avadanlıqlar üçün enerji təchizatının mərkəzləşdirilməsi yerli enerji sahəsinin koordinasiyasına ehtiyacı azaldır və müntəzəm texniki xidmət cədvəllərini asanlaşdırır.

İlkin Tətbiq Ssenariləri

Paylanmış Baza Stansiya Sistemləri (BBU-RRU)

üçün əsas istifadə halıŞərq lifi's GDTS kabeli DC uzaqdan enerji təchizatı sistemlərində Tikinti Əsas Zolaq Vahidi (BBU) və Uzaqdan Radio Bloku (RRU) arasında əlaqədir. O, eyni vaxtda yüksək zolaqlı siqnalların ötürülməsinə və lazımi elektrik enerjisinin uzaq antena bloklarına çatdırılmasına imkan verir.

Şəhər İnfrastruktur və Sənaye Şəbəkələri

Telekommunikasiyadan başqa, buHibrid Optik və Elektrik Qapalı Boş Boru Kabel GDTSlokallaşdırılmış enerji mənbələrinin mövcud olmadığı və ya quraşdırılmasının çətin olduğu yerlərdə dəmir yolu tranzitində, magistral yolların monitorinq sistemlərində və smart şəbəkə enerji paylamalarında yerləşdirilir.

Layihənin İcrası və Xərclərin İdarə Edilməsi

istifadə edərəkHibrid Optik və Elektrik Qapalı Boş Boru Kabel GDTSümumi layihə xərclərinin əhəmiyyətli dərəcədə azalmasına töhfə verir. Tələb olunan materialların həcmini azaltmaqla və quraşdırma vaxtını qısaltmaqla operatorlar daha aşağı satınalma və tikinti xərclərinə nail ola bilərlər. Bu sadələşdirilmiş yanaşma həm də izdihamlı borularda və kabel lövhələrində fiziki izi minimuma endirir.

Şərq lifi (Jiangsu Xuben Photoelectric Technology) haqqında

Jiangsu Xuben Photoelectric Technology Co., Ltd qrupunun bir hissəsi olaraq,Şərq lifiqapalı/xarici kabellərin və ODN komponentlərinin istehsalına həsr olunmuş 15.000 kvadratmetrlik infrastruktur daxilində fəaliyyət göstərir. İllik istehsal dəyəri 20 milyon ABŞ dolları olan şirkət ISO9001 və ISO45001 daxil olmaqla ciddi beynəlxalq standartlara riayət edir. İstehsal proseslərimiz qlobal miqyasda irimiqyaslı mühəndislik layihələrini dəstəkləyərək, dəqiqliyə və peşəkar səviyyəli davamlılığa diqqət yetirir.

Tez-tez verilən suallar

1. Mis məftil spesifikasiyası fərdiləşdirilə bilərmi?

Bəli, içərisindəki mis keçiricilərin sayı və ölçüsüHibrid Optik və Elektrik Qapalı Boş Boru Kabel GDTSuzaq avadanlığın xüsusi gərginlik və cərəyan tələbləri əsasında tənzimlənə bilər.

2. Bu kabel üçün quraşdırma məhdudiyyətləri hansılardır?

GDTS hibrid kabeli çox yönlüdür, həm boru kəmərinin (kanalın) yerləşdirilməsi, həm də yerüstü (hava) qurğuları üçün nəzərdə tutulmuşdur, bu şərtlə ki, müvafiq gərginlik aparatından istifadə edilir.

3. Polad lent zireh elastikliyə necə təsir edir?

Büzməli polad lent əzilmədən əhəmiyyətli dərəcədə qorunsa da, kabel şəhər telekommunikasiya kanallarında standart quraşdırma təcrübələrinə imkan verən hesablanmış əyilmə radiusunu saxlayır.

Xüsusiyyətlər

● Yaxşı mexaniki və temperatur göstəriciləri;

● Optik-elektrik hibrid dizayn enerji təchizatı və siqnalın ötürülməsi problemlərini həll edir, avadanlıqların enerji təchizatının mərkəzləşdirilmiş monitorinqini və texniki xidmətini təmin edir;

● Enerji təchizatının idarəolunmasını yaxşılaşdırır, enerji təchizatının koordinasiyasını və texniki xidmətini azaldır;

● Satınalma xərclərini azaldır və tikinti xərclərinə qənaət edir;

● Əsasən paylanmış baza stansiyası DC uzaqdan enerji təchizatı sistemlərində BBU və RRU arasında əlaqə üçün istifadə olunur;

● Boru kəməri və yerüstü quraşdırma üçün uyğundur

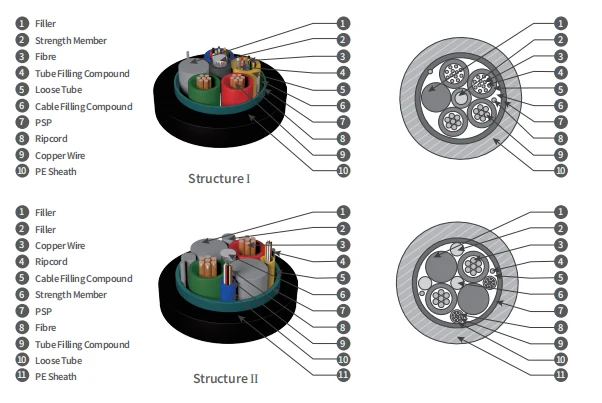

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Texniki Xarakterik

Növ	O.D. (mm)	Çəki (Kq/km)	Dartma gücü Uzun/qısamüddətli (N)	Əzmək Uzun/qısa müddətli (N/100mm)	Struktur
GDTS-02-24Xn+2×1,5	11.6	157	600/1500	300/1000	Struktur I
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	Struktur I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Struktur II
GDTS-02-24Xn+2×5,0	15.0	282	600/1500	300/1000	Struktur II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Struktur II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	Struktur II

Qeyd:

1. Xn lif növünə aiddir.

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 mis naqillərin sayını və ölçüsünü göstərir.

3. İstək əsasında müxtəlif sayda və ölçülərdə mis naqillərə malik hibrid kabellər təqdim oluna bilər.

4. İstək əsasında müxtəlif ﬁbre saylı hibrid kabellər təmin edilə bilər.

Dirijorun elektrik performansı

Kesiti (mm2)	Maks. Tək keçiricinin DC müqaviməti (20 ℃)(Ω/km)	İzolyasiya müqaviməti (20℃)(MΩ.km)	Dielektrik gücü KV, DC 1min Dielektrik gücü KV, DC 1min
Kesiti (mm2)	Maks. Tək keçiricinin DC müqaviməti (20 ℃)(Ω/km)	Hər bir dirijor və digəri arasında kabelə qoşulmuş metal elementlər	Arasında dirijorlar	Dirijor arasında və metal zireh	Dirijor arasında və polad məftil
1.5	13.3	5000 az deyil	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
