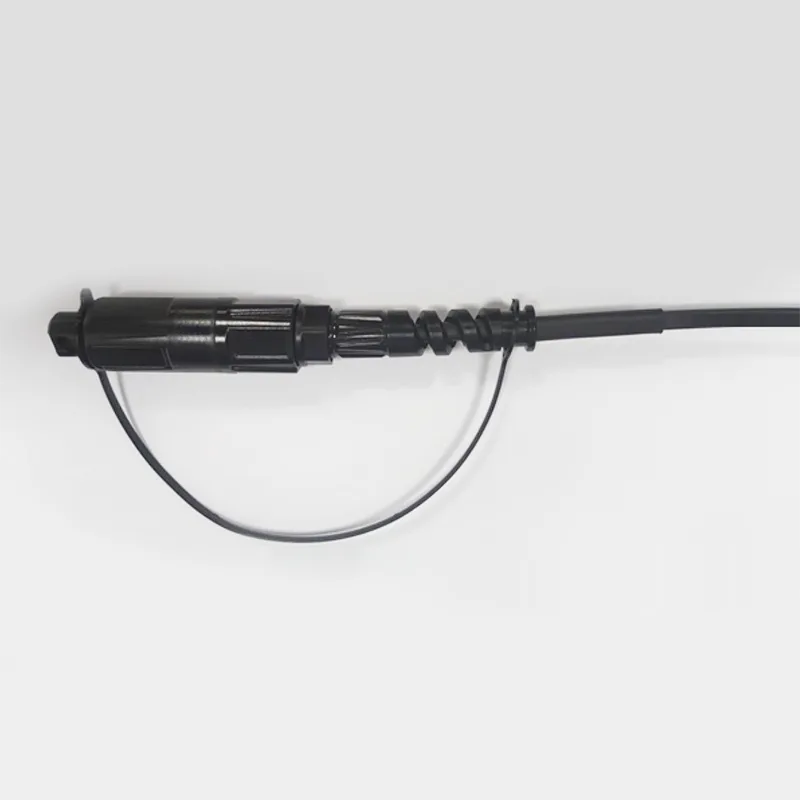

φ5mm Suya davamlı lif kabeli optitap sc / apc bağlayıcı patch kordonu
  • φ5mm Suya davamlı lif kabeli optitap sc / apc bağlayıcı patch kordonuφ5mm Suya davamlı lif kabeli optitap sc / apc bağlayıcı patch kordonu

φ5mm Suya davamlı lif kabeli optitap sc / apc bağlayıcı patch kordonu

Tətbiq:● FTTX / FTTH sistemləri● Ethernet tətbiqləri● catv bağlantıları● Optik siqnal paylanması● Passiv optik şəbəkələr (pon)● Backbone, üfüqi və yüksəliş tətbiqləri● Əvvəllər nəzərdə tutulmuş damcı terminal qutuları● açıq ərazilər; Sərt mühitXüsusiyyətlər:● Aşağı giri......

Tətbiq:

● FTTX / FTTH sistemləri

● Ethernet tətbiqləri

● catv bağlantıları

● Optik siqnal paylanması

● Passiv optik şəbəkələr (pon)

● Backbone, üfüqi və yüksəliş tətbiqləri

● Əvvəllər nəzərdə tutulmuş damcı terminal qutuları

● açıq ərazilər; Sərt mühit


Xüsusiyyətlər:

● Aşağı giriş itkisi, yüksək gəlir itkisi.

● təkrarlanma və mübadilə qabiliyyəti yaxşıdır.

● 100% taxma, geri qayıtmaq, son üz və.

● Müdaxilə yoxlaması.

● Əla mexaniki dözümlülük.

● Telkordia GR-326-nüvəyə uyğun.

● Optik kabelin idarə edilməsində yüksək performans və etibarlılığı təmin edir.

● Tez və asan quraşdırma və yenidən qurulma.

● Sadə işləmə, xüsusi vasitəyə ehtiyac yoxdur.

● IP68 suya davamlıdır.


Yamaq şnuru Texniki dəqiqləşdirmə

Konstruksiyalar Vahidi Təsvirlər
Lopu Sadə
Dalğa uzunluğu nm 1310/1550
Taxma itkisi db ≤0.50 (tipik: 0.3)
Qayıtmaq db ≥55 (APC)
Kabel gödəkçəsi rəngi Qara
Kabel xarici diametrli mm Φ5.0 (± 0.2)
Lif Tək rejim: G657 A2
Kabel gödəkçəsi LSZH (UB qorunması və yanğın müqaviməti)
Kabel çəki Kq / km 28 (təqribən)
Çap məzmunu Özelleştirilebilir
Uzunluq m 50, 100, 150, 200, 250, 300, 400, 500, 600
(Dözümlülük: ± 0.5m)
Bağlayıcı tipi Giriş: Accord Optitap SC / APC
Çıxış: Accord Optitap SC / APC
Su keçirməyən dərəcəli IP68
Təyərlilik N 200
İşləmə temperaturu -20 ~ +65

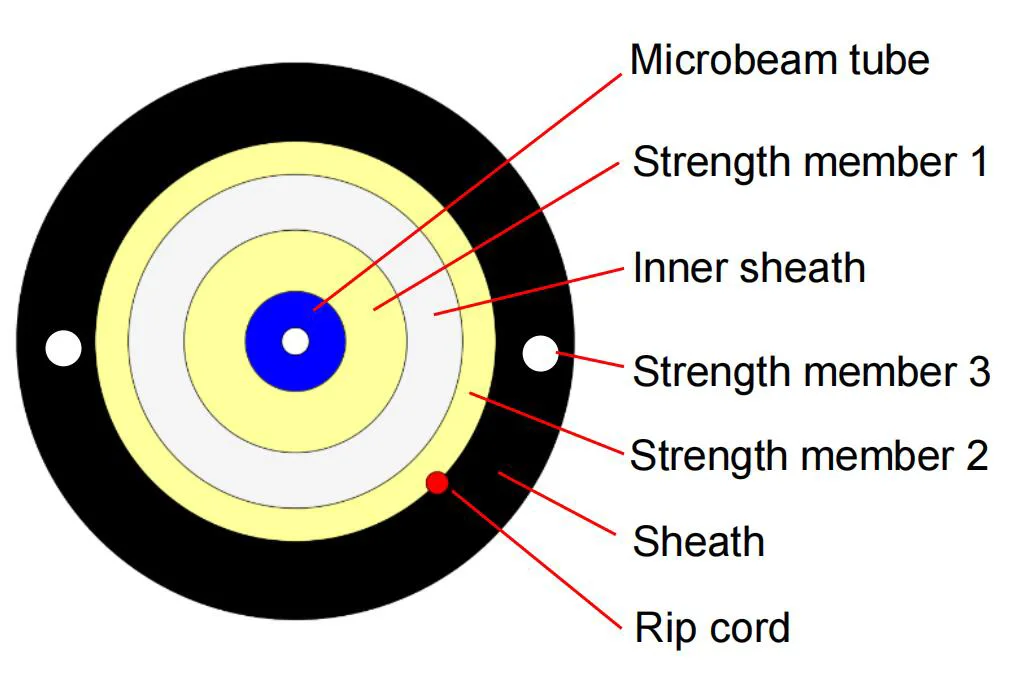

Kabel çarpazlığı

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord


Kabel quruluşu ölçüsü

Maddə Məzmunu Xüsusiyyətlər
Lif Saymaq 1
Tip G.657A2
Rəng Mavi
Mikrobeam borusu Material Lszh
Rəng Mavi
Diametri (mm) 0.9 ± 0.05
Daxili qabıq Diametri (mm) 2.2 ± 0.05
Qalınlığı (mm) 0.4 ± 0.05
Rəng Fil Dişi / Ağ / Bej
Material Lszh
Güclü üzv 1 Aramid ip 1100d * 3
Güclü üzv 2 Material Aramid iplik
Kəmiyyət 1100d * 7
Güclü üzv 3 Material Yapışqan frp
Diametri (mm) 0.5 * 2
Yırtıq Saymaq 1
Rəng Qırmızı
Qabıq Material LSZH (UB qorunması və yanğın müqaviməti)
Diametri (mm) 5.0 ± 0.2
Qalınlığı (mm) 1.1 ± 0.1
Rəng Qara
Kabel çəki Kq / km 28 ± 3


Optik lif kabelinin performansı

Kabel lifinin (bitmiş kabelin lifinin) bütün xüsusiyyətləri, ən azı, ITU-T tövsiyəsinə uyğun olaraq G.657A2 və aşağıdakı kimi olmalıdır.

Maddə Xüsusiyyət
Lif növü Tək rejim
Lif Doped silisium
Attenasiya əmsalı
@ 1310 nm
@ 1383nm
@ 1490nm
@ 1550 nm
@ 1625nm
Kabelin meydana gəlməsindən sonra
@ 1310 nm
@ 1550 nm

≤ 0.36 dB / km
≤ 0.36 dB / km
≤ 0.25 dB / km
≤ 0.22 db / km
≤ 0.25 dB / km

≤ 0.36 dB / km
≤ 0.22 db / km
Kabel kəsmə dalğa uzunluğu ≤ 1260 nm
Sıfır-dispersiya dalğa uzunluğu 1300 ~ 1324 nm
Sıfır dağılma yamacı ≤ 0.092 ps / (nm2.km)
Pmd @ 1550 nm ≤0.1 ps / km1 / 2
Xromatik dispersiya
@ 1285 ~ 1330 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

≤3 ps / (nm. Km)
≤5.3 ps / (nm. Km)
≤18.0 ps / (nm. Km)
≤22 ps / (nm. Km)
Mode Sahə Diameter @ 1310 nm 8.5-9.3.
Core / Clad konsentriti səhv ≤ 0.5 bir
Diametri 125.0 ± 0.7 bir
Qeyri-adi olmayan ≤5%
İlkin örtük diametri 242 ± 7 biri
Konsentriklik İbtidai örtük / örtük ≤10 mkm
Qeyri-dairəvi örtük ≤0.7%
Kabel əyilmə itkisi ilə endirim
1 növbə 1 mandrel 7.5mm
10 1 mandrel 15 mm

1550nm ≤ δ 0.10 dB / km
1550nm ≤ δ 0.03 dB / km


Tətbiq temperaturu aralığı

Əməliyyat temperaturu : -20 ℃ to + 65 ℃
Saxlama / Nəqliyyat Temperaturu : -20 ℃ to + 65 ℃
Quraşdırma temperaturu : -20 ℃ to + 65 ℃

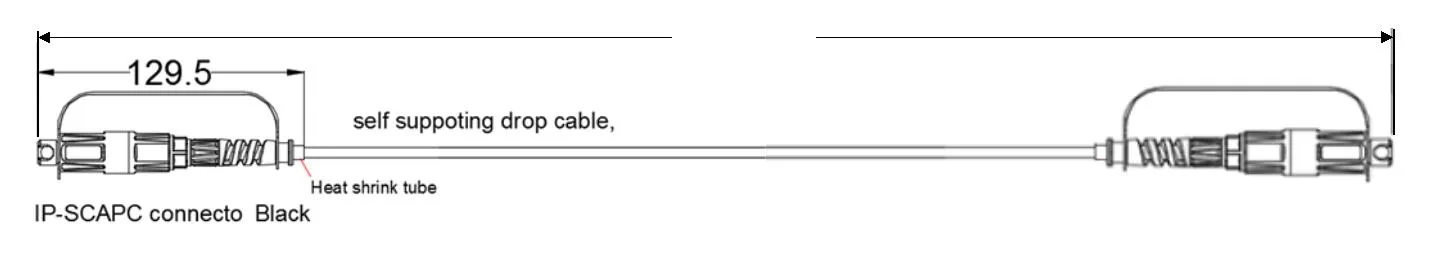

Ölçüyəgəlmə

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

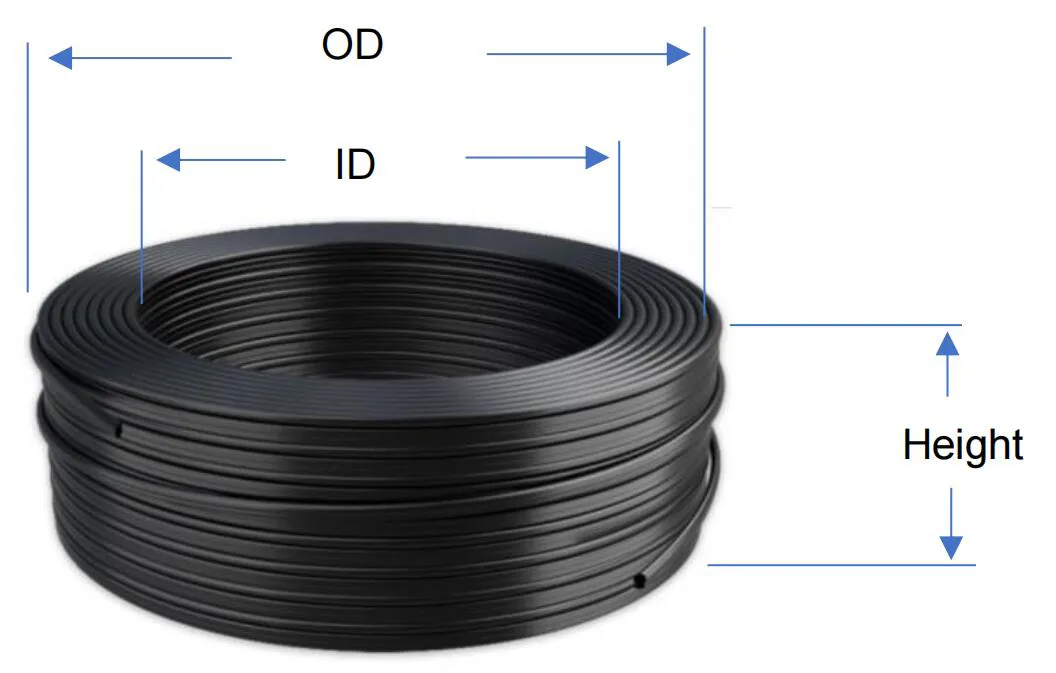

Paket

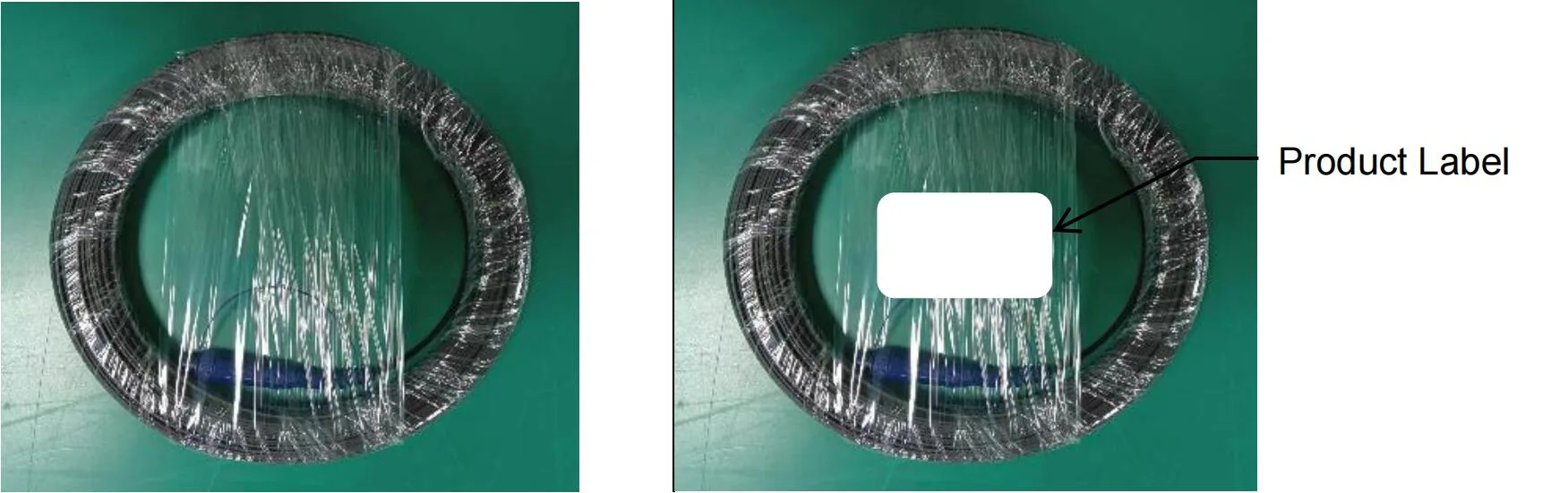

Lif bobin dolama:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
