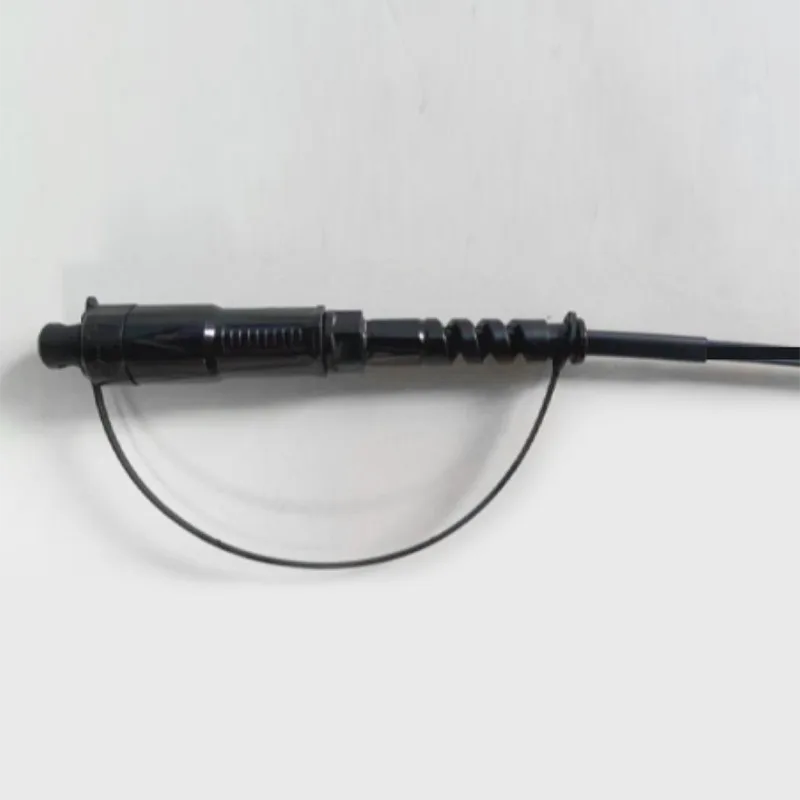

φ5mm suya davamlı dəyirmi kabel mini sc bağlayıcı yamaq şnuru

Tətbiq:● FTTX / FTTH sistemləri● Ethernet tətbiqləri● catv bağlantıları● Optik siqnal paylanması● Passiv optik şəbəkələr (pon)● Backbone, üfüqi və yüksəliş tətbiqləri● Əvvəllər nəzərdə tutulmuş damcı terminal qutuları● açıq ərazilər; Sərt mühitXüsusiyyətlər:● Aşağı giri......

Sorğu göndərin

Məhsul təsviri

Tətbiq:

● FTTX / FTTH sistemləri

● Ethernet tətbiqləri

● catv bağlantıları

● Optik siqnal paylanması

● Passiv optik şəbəkələr (pon)

● Backbone, üfüqi və yüksəliş tətbiqləri

● Əvvəllər nəzərdə tutulmuş damcı terminal qutuları

● açıq ərazilər; Sərt mühit

Xüsusiyyətlər:

● Aşağı giriş itkisi, yüksək gəlir itkisi.

● təkrarlanma və mübadilə qabiliyyəti yaxşıdır.

● 100% taxma, geri qayıtmaq, son üz və.

● Müdaxilə yoxlaması.

● Əla mexaniki dözümlülük.

● Telkordia GR-326-nüvəyə uyğun.

● Optik kabelin idarə edilməsində yüksək performans və etibarlılığı təmin edir.

● Tez və asan quraşdırma və yenidən qurulma.

● Sadə işləmə, xüsusi vasitəyə ehtiyac yoxdur.

● IP68 suya davamlıdır.

1. Yamaq şnuru Texniki dəqiqləşdirilməsi

Konstruksiyalar	Vahidi	Təsvirlər
Lopu		Sadə
Dalğa uzunluğu	nm	1310/1550
Taxma itkisi	db	≤0.30
Qayıtmaq	db	≥60
Bağlantı növü		SC / APC
Ferrule		Keramika
Bağlantı dövrləri		500
Kabel gödəkçəsi rəngi		Qara
Kabel xarici diametrli	mm	5.0 ± 0.2
Lif		Tək rejim: G657A2
Kabel gödəkçəsi		Peyin
Kabel çəki	Kq / km	35 (təqribən)
Çap məzmunu		Özelleştirilebilir
Uzunluq	m	60,100,150,200 və ya özelleştirilebilir (Dözümlülük: ± 0.5m)
Bağlayıcı tipi		Giriş: Accord H Optic SC / APC
Bağlayıcı tipi		Çıxış: Accord H Optic SC / APC
Dartma (arasındakı eksallar) kabel və bağlayıcı)	N	200
Su keçirməyən dərəcəli		IP68
İşləmə temperaturu	℃	-40 ° C ~ + 70 ℃
Saxlama temperaturu	℃	-40 ° C ~ + 70 ℃

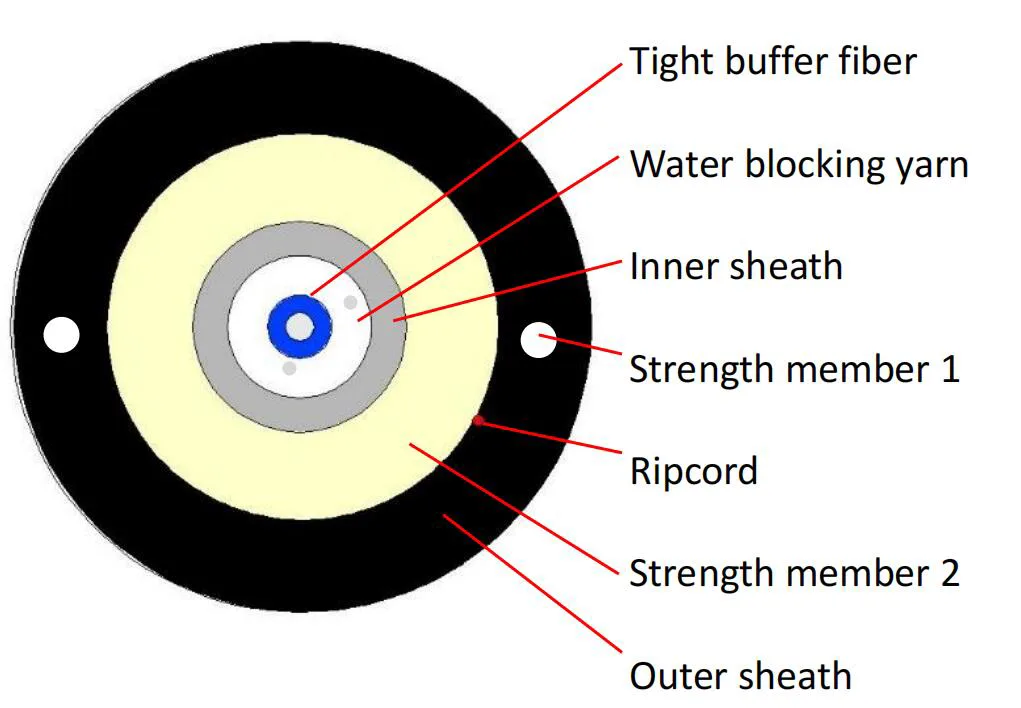

2. Kabel çarpazlığı

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. Kabel quruluşunun ölçüsü

Maddə	Məzmunu	Xüsusiyyətlər
Sıx tampon lifi	Saymaq	1
	Tip	G.657A2
	Rəng	Ağ
	Material	Lszh
	Diametri (mm)	0.90 ± 0.05
Daxili qabıq	Diametri (mm)	2.0 ± 0.2
	Qalınlığı (mm)	0.25 ± 0.1
	Rəng	Mavi
	Material	Pbt
Güclü üzv 1	Material	Frp
	Kəmiyyət	0.5 * 2
Güclü üzv 2	Material	Aramid ip + Su Tıxanan şüşə iplik
Qabıq	Material	Peyin
	Diametri (mm)	5.0 ± 0.2
	Qalınlığı (mm)	1.3 ± 0.1
	Rəng	Qara
Kabel fit	Kq / km	35 ± 3
Gərginlik	N	500 (uzunmüddətli)
		800 (qısa müddətli)
Əzmək	N / 10 sm	500 (uzunmüddətli)
		800 (qısa müddətli)
Min. Radio	mm	10xd (statik)
		20xd (dinamik)
Əməliyyat temperaturu aralığı:		-40 ℃ + 70 ℃
Saxlama / Nəqliyyat Temperaturu:		-40 ℃ + 70 ℃
Quraşdırma temperaturu diapazonu:		-10 ℃ to + 50 ℃

4. Kabel materialı

4.1 Optik lif

Kabel lifinin (bitmiş kabelin lifinin) bütün xüsusiyyətləri, ən azı, ITU-T tövsiyəsinə uyğun olaraq G.657A2 və aşağıdakı kimi olmalıdır.

Maddə	Xüsusiyyət
Lif növü	Tək rejim
Lif	Doped silisium
Attenasiya əmsalı @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0.36 dB / km ≤ 0.36 dB / km ≤ 0.25 dB / km ≤ 0.22 db / km
@ 1625nm Kabelin meydana gəlməsindən sonra @ 1310 nm @ 1550 nm	≤ 0.25 dB / km ≤ 0.36 dB / km ≤ 0.22 db / km
Kabel kəsmə dalğa uzunluğu	≤ 1260 nm
Sıfır-dispersiya dalğa uzunluğu	1300 ~ 1324 nm
Sıfır dağılma yamacı	≤ 0.092 ps / (nm2.km)
Pmd @ 1550 nm	≤0.1 ps / km1 / 2
Xromatik dispersiya @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm. Km) ≤5.3 ps / (nm. Km) ≤18.0 ps / (nm. Km) ≤22 ps / (nm. Km)
Mode Sahə Diameter @ 1310 nm	8.5-9.3.
Core / Clad konsentriti səhv	≤ 0.5 bir
Diametri	125.0 ± 0.7 bir
Qeyri-adi olmayan	≤5%
İlkin örtük diametri	242 ± 7 biri
Konsentriklik İbtidai örtük / örtük	≤10 mkm
Qeyri-dairəvi örtük	≤0.7%
Kabel əyilmə itkisi ilə endirim 1 növbə 1 mandrel 7.5mm 10 1 mandrel 15 mm	1550nm ≤ δ 0.10 dB / km 1550nm ≤ δ 0.03 dB / km

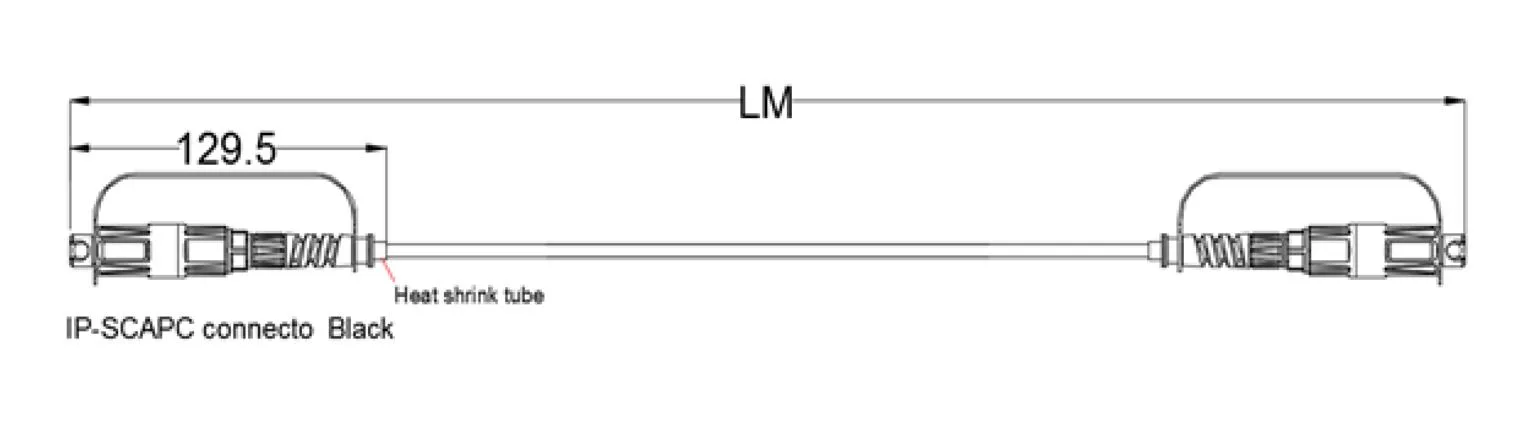

5. Yamaq şnuru ölçülü rəsm

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

6. Paket

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Paket tələbləri

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
