Qapalı Boş Boru Zirehli Fiber Optik Kabel

Orientalfiber Stranded Loose Boru Zirehli Fiber Optik Kabel müstəqil olaraq Jiangsu Xuben Photoelectric Technology Co., Ltd tərəfindən hazırlanmış və istehsal edilmiş peşəkar açıq optik rabitə məhsuludur. Bu məhsul sabit strukturu, etibarlı suya davamlı performansı və əla mexaniki mühafizəni özündə birləşdirir və uzun məsafəli və sərt mühitdə rabitə ötürülməsi üçün əsas optik kabel həllidir. Qlobal operatorların və sənaye müştərilərinin genişmiqyaslı mühəndislik tətbiqi üçün uyğundur və mürəkkəb açıq səhnələrdə sabit siqnal ötürülməsini dəstəkləyir.

Sorğu göndərin

Məhsul təsviri

Qapalı Boş Boru Zirehli Fiber Optik Kabel (Orientalfiber) qapaqlı boş boru quruluşuna malik zirehli açıq optik rabitə kabelidir. O, 250μm optik lifləri yerləşdirmək üçün yüksək modullu boş borulardan istifadə edir, metal mərkəzi möhkəmləndirici hissələri, ikitərəfli plastik örtülmüş polad lent zirehləri və çox qatlı suya davamlı strukturu ilə uyğunlaşdırılır ki, bu da xarici mexaniki zədələrə, nəm eroziyasına və temperaturun dəyişməsinə müqavimət göstərə bilir və açıq havada mürəkkəb və birbaşa optik siqnalların təhlükəsiz və sabit ötürülməsini həyata keçirir.

İstehsal gücü

Miqyaslı İstehsal Gücü : Dörd standart istehsal fabriki Orientalfiber Qapaqlı Boş Boru Zirehli Fiber Optik Kabelin sabit tədarükünü təmin edir, kiçik partiyalı fərdiləşdirilmiş layihələrin və geniş miqyaslı qlobal satınalmaların sifariş tələblərinə cavab verir.
Sənətkarlıq və Keyfiyyətə Nəzarət : Mükəmməl istehsal və peşəkar istehsala riayət edin, sənətkarlıq ruhunu tətbiq edin və məhsulun hər bir istehsal xəttinə ciddi nəzarət edin.
Beynəlxalq Sertifikatlaşdırma : Şirkət ISO9001 keyfiyyət idarəetmə sistemi sertifikatı və ISO45001 əməyin mühafizəsi və təhlükəsizliyi idarəetmə sistemi sertifikatı alıb və bütün istehsal prosesləri beynəlxalq və yerli sənaye standartlarına uyğundur.
Qlobal Təchizat Sistemi : Orientalfiber məhsulları müxtəlif ölkələrdə və bölgələrdə müştərilərin satınalma və çatdırılma ehtiyaclarına səmərəli şəkildə cavab verə bilən tam istehsal və təchizat zəncirinə malikdir.

Orientalfiber Qapaqlı Boş Boru Zirehli Fiber Optik Kabelin Əsas Xüsusiyyətləri

Mükəmməl mexaniki və temperatur uyğunlaşma performansı, mürəkkəb temperatur mühitlərində sabit işləmə
Görkəmli hidroliz müqaviməti və struktur gücü ilə yüksək modullu boş boru materialı
Xüsusi boru doldurma qarışığı daxili optik liflər üçün hərtərəfli qorunma təmin edir
Müxtəlif tikinti ssenarilərinə uyğunlaşan əla əzilmə müqaviməti və çevik döşəmə performansı
Çox qatlı suya davamlı dizayn, rütubəti tam bloklayır və məhsulun uzunmüddətli xidmət müddətini təmin edir

Texniki Spesifikasiyalar

Əsas struktur parametrləri

Optik lif spesifikasiyası: 250μm standart optik lif
Boş boru materialı: Yüksək modullu suya davamlı material
Mərkəzi möhkəmləndirmə: Metal möhkəmləndirici nüvə (çox nüvəli məhsullar üçün PE xarici qabıq isteğe bağlıdır)
Suya davamlı quruluş: Kabel nüvəsi su bloklayan doldurucu + boş boru daxili suya davamlı birləşmə
Zireh təbəqəsi: İki tərəfli plastik örtüklü polad lent (PSP)
Xarici örtük: Polietilen (PE) örtük
Daxili örtük: Polietilen (PE) daxili örtük

Uyğunluq Standartları

Daxili standart: YD/T 901
Beynəlxalq standart: IEC 60794-1
Keyfiyyət sistemi: ISO9001, ISO45001 sertifikatlıdır

Mexaniki və Ətraf Mühit Performansı

Sıxılma müqaviməti: Açıq yerə basdırılmış döşənmə mexaniki gərginlik tələblərinə cavab verir
Bükülmə performansı: Yaxşı elastiklik, rahat tikinti və döşəmə
Temperatur müqaviməti: Geniş temperatur diapazonunun dəyişmələrinə uyğunlaşın
Suya davamlı dərəcəli: Çox qatlı suya davamlı quruluş, 100% kabel nüvəsinin doldurulması və sızdırmazlığı

Orientalfiber Stranded Loose Tube Zirehli Fiber Optik Kabelin Tətbiqləri

Orientalfiber Qapaqlı Boş Boru Zirehli Fiber Optik Kabel optik rabitə ötürülməsinin bir çox sahələrini əhatə edən geniş tətbiq ssenarilərinə malikdir:

Telerabitə sənayesi : Yerli və xarici telekommunikasiya operatorlarının uzun məsafəli magistral şəbəkə ötürülməsi

Radio və Televiziya : Radio-televiziya rabitə şəbəkəsinin siqnal ötürmə sistemi
Məlumatların ötürülməsi : Yerli şəbəkə (LAN) yüksək sürətli məlumat ötürülməsi
Sənaye Sahələri : Elektrik enerjisi sistemi, dəmir yolu tranzit rabitəsi, magistral siqnalın ötürülməsi və sənaye cəbhəsi bağlantısı
İnfrastruktur : Açıq havada birbaşa dəfn, yeraltı boru kəməri, sərt relyef rabitə mühəndisliyi çəkilməsi

Standartlar

GYTA53 kabeli Standart YD/T 901 və IEC 60794-1 standartlarına uyğundur.

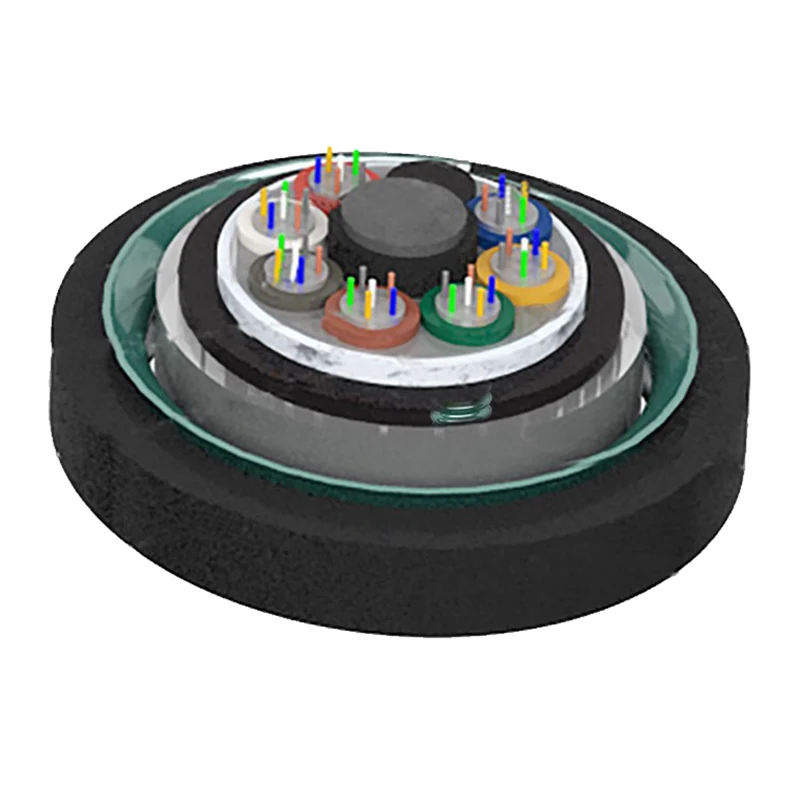

Struktur Rəsm

1. Lif

2.Tube Doldurma Qarışığı

3. Boş boru

4.Kabel Doldurma Qarışığı

5.APL

6.PE daxili qabıq

7. Su keçirməyən material

8.PSP

9.Mərkəzi Güc Üzvü

10.PE Xarici Qapağı

Stranded Loose Tube Armored Fiber Optic Cable

Texniki Parametrlər

Kabel növü (2 lif artır)	Lif sayı	Borular	Doldurucular	Kabel çəkisi (Ref) (kq/km)	Dartma Gücü Uzun/Qısa müddətli (N)	Əzilmə Müqaviməti Uzun/Qısa müddətli (N/100mm)	Bükülmə radiusu Statik/Dinamik (mm)
GYTA53-2~6Xn	2~6	1	5	177	1000/3000	1000/3000	12.5D/25D
GYTA53-8~12Xn	8~12	2	4	177
GYTA53-14~18Xn	14~18	3	3	177
GYTA53-20~24Xn	20~24	4	2	177
GYTA53-26~30Xn	26~30	5	1	177
GYTA53-32~36Xn	32~36	6	0	177
GYTA53-38~48Xn	38~48	4	1	194
GYTA53-50~60Xn	50~60	5	0	194
GYTA53-62~72Xn	62~72	6	0	204
GYTA53-74~84Xn	74~84	7	1	239
GYTA53-86~96Xn	86~96	8	0	239
GYTA53-98~108Xn	98~108	9	1	275
GYTA53-110~120Xn	110~120	10	0	275
GYTA53-122~132Xn	122~132	11	1	312
GYTA53-134~144Xn	134~144	12	0	312
GYTA53-146~216Xn	146~216	13~18	5~0	312

Saxlama/İşləmə temperaturu: -40℃-+70℃

Optik Xüsusiyyətlər

Lif növü	Zəifləmə （+20℃）				Bant genişliyi		Rəqəmsal diyafram	Kabelin kəsilməsi dalğa uzunluğu λcc
Lif növü	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Rəqəmsal diyafram	Kabelin kəsilməsi dalğa uzunluğu λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125µm	≤3.0dB/km	≤1.0dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62.5/125µm	≤3,3dB/km	≤1.0dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
