Uni-boru Zirehli olmayan fiber optik kabel

UNI-Tube-lik olmayan lifli optik kabelin quruluşu 250 mkm optik lifi yüksək modul materialdan hazırlanmış boş bir boruya qoymaqdır və boş boru suya davamlı birləşmə ilə doldurulur. Optik kabelin uzununa su tıxanmasını təmin etmək üçün boş boruya su tıxanması material əlavə olunur. Hər iki tərəfə iki paralel polad məftillər yerləşdirilib, sonra bir polietilen qabıq bir kabel yaratmaq üçün ekstrudasiya olunur.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyət

Yaxşı mexaniki və temperatur performansı

Hidroliz davamlı olan yüksək güclü boş boru

Xüsusi boru doldurma birləşməsi lifin kritik bir qorunmasını təmin edir

İki paralel polad telli gərginlik gücünü təmin edir

Pe Sheath, u ultrabənövşəyi radiasiyadan kabeli qoruyur

Kiçik diametr, yüngül və mehriban quraşdırma

Uzun Çatdırılma Uzunluğu

Standartlar

Giksiya kabeli Standard Yd / T 769-a uyğundur.

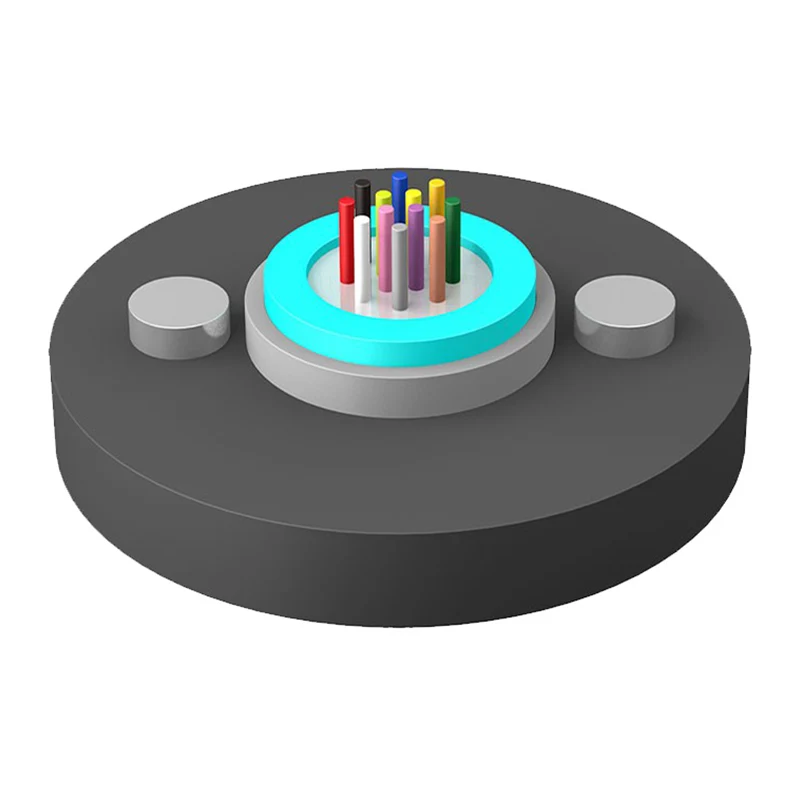

Quruluş

1. Lif

2. Boru doldurma birləşməsi

3. Boş boru

4. Polad tel

5. Su bağlayan material

6. Peheath

Uni-tube Non-armored Fiber Optic Cable

Texniki parametrlər

Kabel növü (2 liflə artdı)	Lopu	Kabel çəkisi (ref) (kq / km)	Təyərlilik Uzun / qısa müddətli (N)	Əzmək müqavimət Uzun / qısa müddətli (N / 100mm)	Əyilmə radiusu Statik / dinamik (mm)
Gyxy-2 ~ 12xn	2 ~ 12	77	600/1500	300/1000	10D / 20D
Gyxy-14 ~ 24xn	14 ~ 24	83	600/1500
Gyxy-2 ~ 12xn	2 ~ 12	104	1000/3000
Gyxy-14 ~ 24xn	14 ~ 24	109	1000/3000

Saxlama / Əməliyyat temperaturu: -40 ℃ - + 70 ℃

Optik xüsusiyyətlər

Lif növü	Attenasiya (+ 20 ℃)				Bant genişliyi		Rumiction	Kabel kəsmə dalğa uzunluğu λcc
Lif növü	@ 850nm	@ 1300nm	@ 1310nm	@ 1550nm	@ 850nm	@ 1300nm	Rumiction	Kabel kəsmə dalğa uzunluğu λcc
G.652	------	------	≤0.36db / km	≤0.22DB / km	------	------	------	≤1260nm
G.655	------	------	≤0.40db / km	≤0.23db / km	------	------	------	≤1450nm
50/11μm	≤3.3db / km	≤1.2db / km	------	------	≥500mhz · km	≥500mhz · km	0.200 ± 0.015 onsuz da	------
62.5 / 125μm	≤3.5db / km	≤1.2db / km	------	------	≥200mhz · km	≥500mhz · km	0.275 ± 0.015 onsuz da	------
