Qapalı Boş Boru Zirehli olmayan Fiber Optik Kabel Kabel

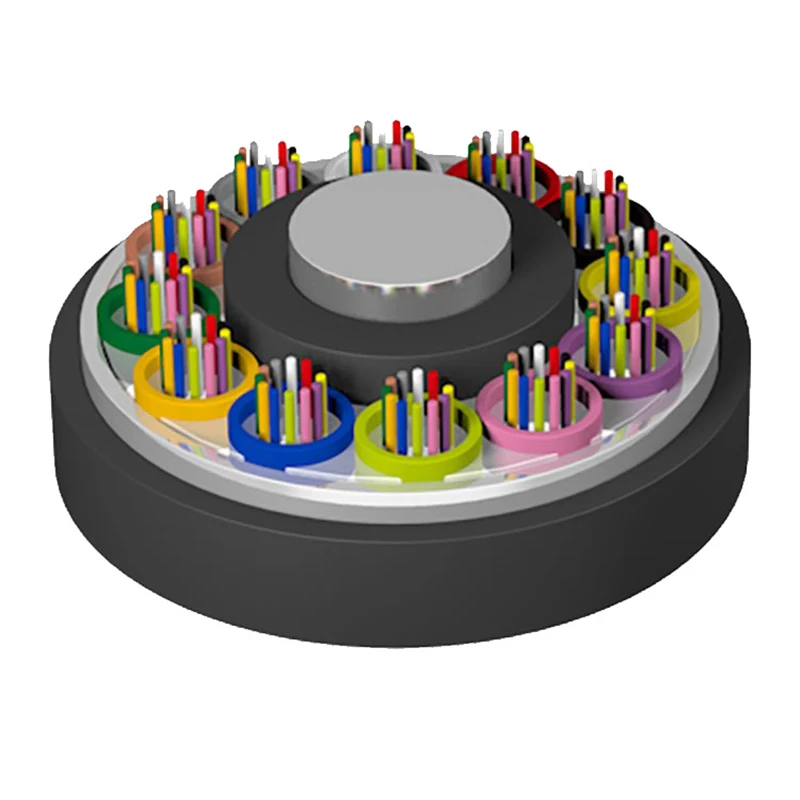

Qapalı boş boru zirehli olmayan fiber optik kabel kabelinin quruluşu 250μm optik lifi yüksək modullu materialdan hazırlanmış boş bir boruya qoymaqdır və boş boru suya davamlı birləşmə ilə doldurulur. Kabel nüvəsinin mərkəzi metal möhkəmləndirici nüvədir. Müəyyən nüvələri olan optik kabellər üçün, metal möhkəmləndirici nüvədən kənarda bir polietilen (PE) təbəqəsi ekstrüde edilməlidir. Boş boru (və doldurma ipi) yığcam və yuvarlaq bir kabel özəyi yaratmaq üçün mərkəzi möhkəmləndirici nüvənin ətrafında bükülür və kabel nüvəsindəki boşluqlar suyun qarşısını alan doldurucularla doldurulur. Plastik örtüklü alüminium kəmər və ya polad kəmər uzunlamasına bükülür və bir kabel yaratmaq üçün polietilen qabığa ekstrüde edilir.

Sorğu göndərin

Məhsul təsviri

Stranded Loose Boru Qeyri-zirehli Fiber Optik Kabel xarici mühit üçün nəzərdə tutulmuş çox lifli rabitə kabelidir. Onun arxitekturası 250μm optik lifləri suya davamlı gellə doldurulmuş yüksək modullu boş borulara yerləşdirməyi nəzərdə tutur. Bu borular struktur bütövlüyünü təmin etmək üçün mərkəzi metal möhkəmlik elementi (CSM) ətrafında bağlanır. Nəmin daxil olmasının qarşısını almaq üçün əsas boşluqlar su maneə törədən birləşmələrlə doldurulur və möhkəm Polietilen (PE) örtüklə qorunur.

Əsas İstehsal Gücü

Orientalfiber dörd ixtisaslaşdırılmış fabrikdən ibarət hərtərəfli qrupun bir hissəsi kimi fəaliyyət göstərir. Bu, şaquli inteqrasiya olunmuş istehsal prosesini həyata keçirməyə imkan verir:

Miqyas: Daxili/xarici kabellərə, ODN komponentlərinə və şəbəkə avadanlığına diqqət yetirən dörd fərqli fabrik.
Uyğunluq: İstehsal ISO9001 Keyfiyyət İdarəetmə və ISO45001 İş Sağlamlığı və Təhlükəsizliyi standartlarına ciddi şəkildə riayət edir.
Keyfiyyətə Nəzarət: Qapalı Boş Boru Qeyri-zirehli Fiber Optik Kabelin hər bir metri YD/T 901 və IEC 60794-1 standartlarına cavab vermək üçün ciddi sınaqdan keçirilir.

Orientalfiber Kabellərin Əsas Xüsusiyyətləri

Hidroliz Müqaviməti: Yüksək güclü boş borular lifləri zamanla kimyəvi parçalanmadan qoruyur.

UV-dən qorunma: Qara PE örtük ultrabənövşəyi radiasiyaya yüksək müqavimət göstərir, açıq hava qurğularında xidmət müddətini uzadır.

Nəmlik Bariyeri: Üstün nəm sızdırmazlığı təmin etmək üçün APL (Alüminium Polietilen Laminat) və ya PSP (Plastik Polad Oyunçu) istifadə edir.

Mexanik Sabitlik: Kompakt quruluş və mərkəzi möhkəmlik elementi boş boruların temperaturun dəyişməsi altında büzülməsinin və ya yerdəyişməsinin qarşısını alır.

Yaxşı mexaniki və temperatur göstəriciləri

Hidrolizə davamlı yüksək güclü boş boru

Xüsusi boru doldurma qarışığı lifin kritik qorunmasını təmin edir

Xüsusi hazırlanmış kompakt quruluş boş boruların kiçilməsinin qarşısını almaqda yaxşıdır

PE qabığı kabeli ultrabənövşəyi radiasiyadan qoruyur

Kabelin su keçirməməsi üçün aşağıdakı tədbirlər görülür:

-Mərkəzi güc elementi kimi istifadə olunan polad məftil

- Boş boru doldurma qarışığı

-100% kabel nüvəsinin doldurulması

-APL və ya PSP nəm baryeri

Standartlar

GYTA/s kabeli Standart YD/T 901 və IEC 60794-1 standartlarına uyğundur.

Struktur Rəsm

1. Lif

2. Boru Doldurma Qarışığı

3. Boş boru

4. Mərkəzi Güc Üzvü

5. Kabel Doldurma Qarışığı

6. APL psp

7. PE qabığı

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Texniki Parametrlər

Kabel növü (2 lif artır)	Lif sayı	Borular	Doldurucular	Kabel çəkisi (Ref) (kq/km)	Dartma Gücü Uzun/Qısa müddətli (N)	Əzilmə Müqaviməti Uzun/Qısa müddətli (N/100mm)	Bükülmə radiusu Statik/Dinamik (mm)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S -8~12Xn	8~12	2	3	76
GYTA/S -14~18Xn	14~18	3	2	76
GYTA/S -20~24Xn	20~24	4	1	76
GYTA/S -26~30Xn	26~30	5	0	76
GYTA/S -32~36Xn	32~36	6	0	85
GYTA/S -38~48Xn	38~48	4	1	90
GYTA/S -50~60Xn	50~60	5	0	90
GYTA/S -62~72Xn	62~72	6	0	113
GYTA/S -74~84Xn	74~84	7	1	136
GYTA/S -86~96Xn	86~96	8	0	136
GYTA/S -98~108Xn	98~108	9	1	163
GYTA/S -110~120Xn	110~120	10	0	163
GYTA/S -122~132Xn	122~132	11	1	190
GYTA/S -134~144Xn	134~144	12	0	190
GYTA/S -146~216Xn	146~216	13~18	5~0	190
GYTA/S -288Xn	288	24	0	239

Saxlama/İşləmə temperaturu: -40℃-+70℃

Optik Xüsusiyyətlər

Lif növü	Zəifləmə （+20℃）				Bant genişliyi		Rəqəmsal diyafram	Kabelin kəsilməsi dalğa uzunluğu λcc
Lif növü	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Rəqəmsal diyafram	Kabelin kəsilməsi dalğa uzunluğu λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62.5/125µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Qeyd:

a. Xn şəkilçisi lif növünü bildirir

b. Lif və borunun rəng tənzimləmələri rəng identifikasiyası cədvəlində göstərilmişdir

c. Qapalı boş boru zirehli olmayan fiber optik kabel kabeli, kabel çarxını yaxşı vəziyyətdə saxlamaq üçün xarici mühitdə 6 aydan çox saxlanmamalıdır.

Tətbiq: Kanal/Anten

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Texniki Spesifikasiyalar

Aşağıdakı parametrlər üçün tipik performans ölçülərini təsvir edirQapalı Boş Boru Zirehli olmayan Fiber Optik Kabel :

Parametr	Spesifikasiya təfərrüatları
Lif növü	G.652D, G.657A1/A2 və ya Multimode
Əsas sayı	2 - 144 nüvələr
Güc üzvü	Fosfat polad məftil (PE örtüyü isteğe bağlıdır)
Su Bloklanması	100% Əsas Doldurma Kompleksi + Boru Doldurma Gel
Qapaq materialı	Yüksək Sıxlıqlı Polietilen (HDPE) / MDPE
Quraşdırma gərginliyi	Qısa müddətli: 1500N / Uzunmüddətli: 600N
Əzilmə Müqaviməti	Qısa müddətli: 1000N/100mm

Müxtəlif Tətbiq Sahələri

TheQapalı Boş Boru Zirehli olmayan Fiber Optik KabelOrientalfiber-dən müxtəlif sektorlarda yerləşdirilir:

Telekommunikasiya: Milli və regional operatorlar üçün əsas magistral xətlər.
Yayım: Radio və televiziya şəbəkələri üçün etibarlı siqnal ötürülməsi.
Sənaye İnfrastrukturu: Elektrik enerjisi şəbəkələri və magistral yolların monitorinq sistemləri üçün kritik məlumat əlaqələri.
Dəmir yolu tranziti: Dəmir yolu siqnalizasiyası və stansiyaların idarə edilməsi üçün yüksək sürətli rabitə sistemləri.

Müqayisəli üstünlüklər

Standart sənaye təklifləri ilə müqayisə edildikdə, OrientalfiberQapalı Boş Boru Zirehli olmayan Fiber Optik Kabelfərqli üstünlükləri təmin edir:

Təkmilləşdirilmiş İstehsalat: Kiçik miqyaslı istehsalçılardan fərqli olaraq, qrupumuzun dörd fabrik quruluşu hər bir komponentin (ODN-dən kabelə qədər) uyğun olmasını və tam həll yolu kimi sınaqdan keçirilməsini təmin edir.
Ətraf Mühitə Uyğunluq: Müxtəlif qlobal iqlimlərdə olan temperatur dövrlərini və rütubəti idarə etmək üçün xüsusi olaraq hazırlanmışdır.
Qlobal Track Record: Məhsullarımız hazırda beynəlxalq telekommunikasiya operatorlarının müsbət rəyləri ilə dəstəklənən çoxsaylı irimiqyaslı mühəndislik layihələrinə inteqrasiya olunub.

Tez-tez verilən suallar (FAQ)

S: Mərkəzi güc elementi həmişə metaldır?

A: Standart dizaynlar yüksək gərginlik gücü üçün polad məftildən istifadə edir; lakin, xüsusi elektromaqnit mühitləri üçün qeyri-metal FRP (Fiber Güclü Plastik) elementi əvəz edilə bilər.

S: Bu kabel suyun daxil olmasını necə idarə edir?

A: TheQapalı Boş Boru Zirehli olmayan Fiber Optik Kabelikiqat müdafiədən istifadə edir: liflər üçün boru doldurma qarışığı və aralıqlar üçün 100% kabel nüvəsi doldurma qarışığı.

S: Orientalfiber hansı standartlara əməl edir?

A: Bütün xarici kabellər uyğun gəlirIEC 60794-1vəYD/T 901standartlar, qlobal şəbəkə avadanlıqları ilə uyğunluğu təmin edir.
