Qapalı Boş Boru Qeyri-metal Güclü Üzv Zirehli Fiber Optik Kabel

Qapalı boş boru qeyri-metal möhkəmlik üzvü zirehli fiber optik kabelin strukturu 250μm optik lifi yüksək modullu materialdan hazırlanmış boş bir boruya qoymaqdır və boş boru suya davamlı birləşmə ilə doldurulur. Kabel nüvəsinin mərkəzi qeyri-metal möhkəmləndirici nüvədir (FRP). Müəyyən nüvələri olan optik kabellər üçün, qeyri-metal möhkəmləndirici nüvədən kənarda bir polietilen (PE) təbəqəsi ekstrüde edilməlidir.

Sorğu göndərin

Məhsul təsviri

Orientalfiber tərəfindən təmin edilən Qeyri-metal Gücü Üzvlü Zirehli Fiber Optik Kabel çox qatlı qoruyucu quruluşa malik açıq optik kabeldir. Onun əsas dizaynı 250 μm optik lifləri yüksək modullu materialdan hazırlanmış boş borular içərisində yerləşdirir və borular nəmin daxil olmasının qarşısını almaq üçün su bloklayan birləşmə ilə doldurulur.

Əsas Xüsusiyyətlər və Əsas Üstünlüklər

Elektromaqnit Müdaxilə (EMI) Toxunulmazlığı: Qeyri-metal FRP güc elementindən istifadə etməklə, Qapalı Boş Boru Qeyri-metal Güclü Üzv Zirehli Fiber Optik Kabel ildırım vurmasına və elektrik müdaxiləsinə qarşı immunitetlidir və onu yüksək gərginlikli mühitlər üçün uyğun edir.
İkiqat zirehdən qorunma: APL və PSP-nin birləşməsi quraşdırma zamanı gəmiricilərin hücumlarına və mexaniki təsirlərə qarşı üstün əzilmə müqaviməti və yüksək səviyyəli qoruma təmin edir.
Hidrolizə Dayanıqlı Dizayn: Yüksək möhkəmlikli boş boru materialı hidrolizə müqavimət göstərmək üçün xüsusi olaraq hazırlanmışdır və rütubətli iqlimlərdə liflərin uzunömürlülüyünü təmin edir.
Hərtərəfli Su Bloklaması: Boru doldurma qarışığı, 100% kabel nüvəsi doldurma və su bloklayan materiallar daxil olmaqla çox səviyyəli sistem kabelin hidrostatik təzyiq altında su keçirməməsini təmin edir.

Texniki Spesifikasiyalar

Fiber sayı: 2 ilə 144 nüvə arasında fərdiləşdirilə bilən konfiqurasiyalar.
Güclü Üzv: Xüsusi diametrlər üçün isteğe bağlı PE örtüyü ilə Mərkəzi Fiber Gücləndirilmiş Plastik (FRP).
Zireh Qatları: Uzunlamasına bükülmüş APL (Alüminium Polietilen Laminat) və PSP (Plastik örtüklü Polad Bant).
Standart Uyğunluq: YD/T 901 və IEC 60794-1 beynəlxalq standartlarına tam uyğundur.
Ətraf mühit diapazonu: -40°C-dən +70°C-dək olan temperatur qradiyenti daxilində stabil əməliyyat.
Qapaq Materialı: Uzadılmış açıq havada xidmət müddəti üçün UV-davamlı Polietilen (PE).

Müxtəlif Tətbiq Sahələri

TheQapalı Boş Boru Qeyri-metal Güclü Üzv Zirehli Fiber Optik Kabelmüxtəlif kritik sektorlarda yerləşdirilir:

Telekommunikasiya operatorları: Səs və məlumat xidmətləri üçün etibarlı magistral və giriş şəbəkə kabelləri.
Enerji və Kommunal Şəbəkələr: Metal elementlərin məhdudlaşdırıldığı yüksək gərginlikli elektrik xətlərinin yaxınlığında məlumatların təhlükəsiz ötürülməsi.
Radio və Televiziya: Rabitə və məlumat ötürmə sistemləri üçün sabit siqnal paylanması.
Nəqliyyat İnfrastrukturu: Dəmir yolu tranziti, magistral yollar və ağıllı trafik sistemləri üçün real vaxt rejimində məlumatların monitorinqi və rabitəsi.

Standartlar

GYFTA53 kabeli Standart YD/T 901 və IEC 60794-1 standartlarına uyğundur.

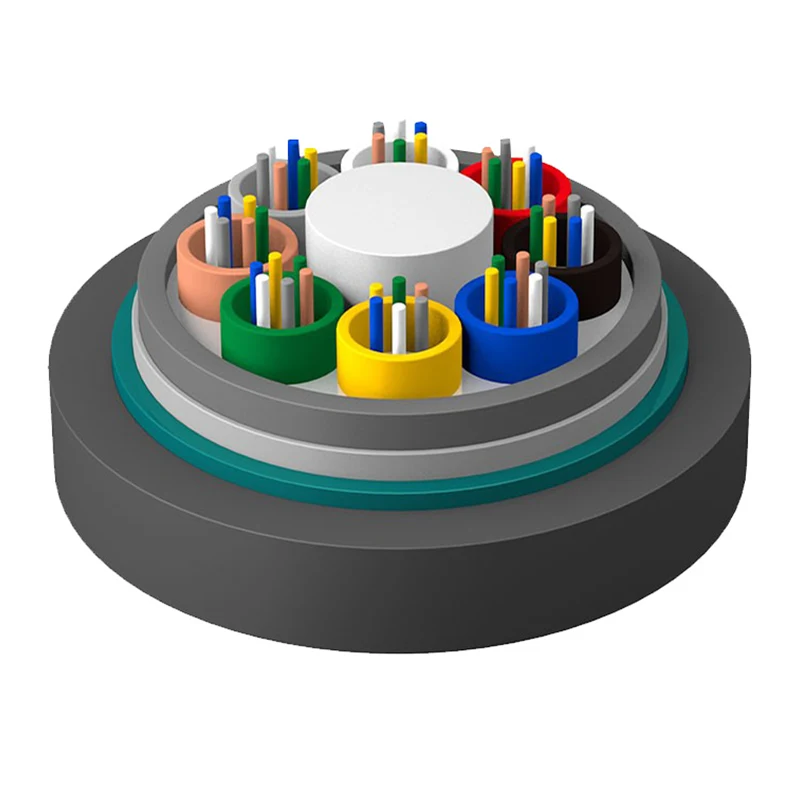

Struktur Rəsm

1. Lif

2.Tube Doldurma Qarışığı

3. Boş boru

4.Kabellərin Doldurulması Qarışığı

5.APL

6.PE daxili qabıq

7. Su keçirməyən material

8.PSP

9.FRP Gücü Üzvü

10.PE Xarici Qapağı

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Texniki Parametrlər

Kabel növü (2 lif artır)	Lif sayı	Borular	Doldurucular	Kabel çəkisi (Ref) (kq/km)	Dartma Gücü Uzun/Qısa müddətli (N)	Əzilmə Müqaviməti Uzun/Qısa müddətli (N/100mm)	Bükülmə radiusu Statik/Dinamik (mm)
GYFTA53-2~6Xn	2~6	1	7	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-8~12Xn	8~12	2	6	228
GYFTA53-14~18Xn	14~18	3	5	228
GYFTA53-20~24Xn	20~24	4	4	228
GYFTA53-26~30Xn	26~30	5	3	228
GYFTA53-32~36Xn	32~36	6	2	228
GYFTA53-38~42Xn	38~42	7	1	228
GYFTA53-44~48Xn	44~48	8	0	228
GYFTA53-50~60Xn	50~60	5	3	240
GYFTA53-62~72Xn	62~72	6	2	240
GYFTA53-74~84Xn	74~84	7	1	240
GYFTA53-86~96Xn	86~96	8	0	240
GYFTA53-98~108Xn	98~108	9	1	276
GYFTA53-110~120Xn	110~120	10	0	276
GYFTA53-122~132Xn	122~132	11	1	326
GYFTA53-134~144Xn	134~144	12	0	326

Saxlama/İşləmə temperaturu: -40℃-+70℃

Optik Xüsusiyyətlər

Lif növü	Zəifləmə （+20℃）				Bant genişliyi		Rəqəmsal diyafram	Kabelin kəsilməsi dalğa uzunluğu λcc
Lif növü	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Rəqəmsal diyafram	Kabelin kəsilməsi dalğa uzunluğu λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62.5/125µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Qeyd:

a. Xn şəkilçisi lif növünü bildirir

b. Lif və borunun rəng tənzimləmələri rəng identifikasiyası cədvəlində göstərilmişdir

c. Kabel çarxını yaxşı vəziyyətdə saxlamaq üçün kabel xarici mühitdə 6 aydan çox saxlanmamalıdır

Tətbiq: Kanal/Hava/Birbaşa basdırılmış

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Tez-tez verilən suallar (FAQ)

S: Bu zirehli kabel üçün "Qeyri-metal" xüsusiyyətini vacib edən nədir?

Cavab: Kabelin metal zirehinə (APL/PSP) malik olmasına baxmayaraq, qeyri-metal FRP mərkəzi möhkəmlik elementi kabelin ildırım və ya yüksək gərginlikli induksiya üçün davamlı keçirici rolunu oynamasının qarşısını alır, elektrik dəhlizlərində təhlükəsizliyi əhəmiyyətli dərəcədə artırır.

S: Qapalı Boş Boru Qeyri-metal Güclü Zirehli Fiber Optik Kabel birbaşa dəfn üçün uyğundurmu?

A: Bəli. İkiqat zirehli konstruksiya (Alüminium və Polad lentlər) əksər torpaq tiplərində birbaşa basdırılma üçün tələb olunan lazımi dartılma müqavimətini və əzilmə müqavimətini təmin edir.

S: Orientalfiber zamanla kabelin nəmlik müqavimətini necə təmin edir?

A: Biz həm APL, həm də PSP maneələri ilə birləşdirilmiş 100% əsas doldurma birləşməsindən istifadə edirik. Bu lazımsız sistem, xarici qabığın zədələndiyi halda belə, nəmin lif daşıyan borulara nüfuz edə bilməməsini təmin edir.
