Qapalı Boş Boru Qeyri-metal Gücü Üzvü Zirehli olmayan Fiber Optik Kabel

Qapalı boş boru qeyri-metal möhkəmlik üzvü zirehli fiber optik kabelin strukturu 250μm optik lifi yüksək modullu materialdan hazırlanmış boş bir boruya qoymaqdır və boş boru suya davamlı birləşmə ilə doldurulur. Kabel nüvəsinin mərkəzi FRP-dir və boş boru (və doldurma ipi) kompakt və yuvarlaq bir kabel nüvəsi yaratmaq üçün FRP ətrafında bükülür. Kabel nüvəsindəki boşluqlar suyun qarşısını alan doldurucularla doldurulur. Kabel meydana gətirmək üçün kabel nüvəsinin xaricində bir polietilen qabığın təbəqəsi sıxılır.

Sorğu göndərin

Məhsul təsviri

TheQapalı Boş Boru Qeyri-metal Gücü Üzvü Zirehli olmayan Fiber Optik Kabelyüksək modullu materialdan hazırlanmış, suya davamlı birləşmə ilə doldurulmuş boş borulara daxil edilmiş 250μm optik liflərdən ibarətdir. Kabel nüvəsi qeyri-metal FRP möhkəmlik elementi üzərində mərkəzləşmişdir, onun ətrafında boş borular və doldurucular yığcam, yuvarlaq bir nüvə yaratmaq üçün spiral şəklində bükülür. Su bloklayan doldurucular istənilən boşluqları tutur və xarici polietilen örtük kabel quruluşunu qoruyur.

Əsas Xüsusiyyətlər

Güclü mexaniki və temperatur performansı
Yüksək hidroliz müqaviməti və dartılma gücü ilə boş boru materialı
Kritik liflərin qorunması üçün xüsusi boru doldurma qarışığı
Quraşdırma üçün çevik dizaynla birlikdə əzilmə müqaviməti
Kompleks su keçirməyən tədbirlər: FRP mərkəzi element, boru doldurma birləşmələri, 100% əsas doldurma
Standartlara uyğunluq: YD/T 901 və IEC 60794-1

Texniki Spesifikasiyalar

Optik liflərin sayı: Bir çox konfiqurasiya mövcuddur (məsələn, 6-144 lif)
Lif növü: Tək rejimli və ya çox rejimli 250μm
Boş Boru Materialı: Yüksək modullu polimer
Doldurucu Qarışıq: Sudan qoruyan gel
Güc üzvü: Qeyri-metal FRP çubuğu
Xarici örtük: Polietilen (PE)
İşləmə temperaturu: -40°C ilə +70°C
Minimum əyilmə radiusu: 20 × kabel diametri (yük altında)

Tətbiqlər

Bu kabellərdən geniş istifadə olunur:

Magistral və giriş şəbəkələri üçün telekommunikasiya operatorları
Radio və televiziya siqnal ötürmə sistemləri
Yerli şəbəkə (LAN) məlumat ötürülməsi
Enerji, dəmir yolu və avtomobil yolları layihələrində sənaye cəbhəsi əlaqələri
Digər irimiqyaslı mühəndislik və infrastruktur layihələri

Üstünlüklər

Davamlı qeyri-metal dizayn korroziya riskini azaldır və kabeli yüngülləşdirir
Kompakt telli struktur dartılma gücünü və elastikliyini artırır
Su maneə törədən materiallar rütubətli və ya yaş mühitlərdə yüksək etibarlılığı təmin edir
Kanallar və hava yerləşdirmə də daxil olmaqla müxtəlif quraşdırma üsulları ilə uyğunluq
Orientalfiber-in istehsal təcrübəsi ilə dəstəklənən yerli və beynəlxalq layihələrdə sübut edilmiş performans

Tez-tez verilən suallar

S: Bu kabel xarici qurğularda istifadə edilə bilərmi?: Cavab: Bəli, PE örtüyü və suyun qarşısını alan birləşmələr onu birbaşa basdırmaq və açıq havada kanalizasiya üçün uyğun edir.
S: Neçə lif konfiqurasiya edilə bilər?: A: Kabel layihə tələblərindən asılı olaraq 6 ilə 144 lif arasında düzəldilə bilər.
S: Kabeldə metal komponentlər varmı?: A: Xeyr, güc elementi çəki və korroziya problemlərini minimuma endirən qeyri-metal FRP-dir.
S: Standart optik avadanlıqlara uyğundurmu?: Cavab: Bəli, 250μm lif və standart boş boru dizaynı adi birləşdirmə və sonlandırma üsulları ilə uyğunluğu təmin edir.

Standartlar

GYFTY kabeli Standart YD/T 901 və IEC 60794-1 standartlarına uyğundur

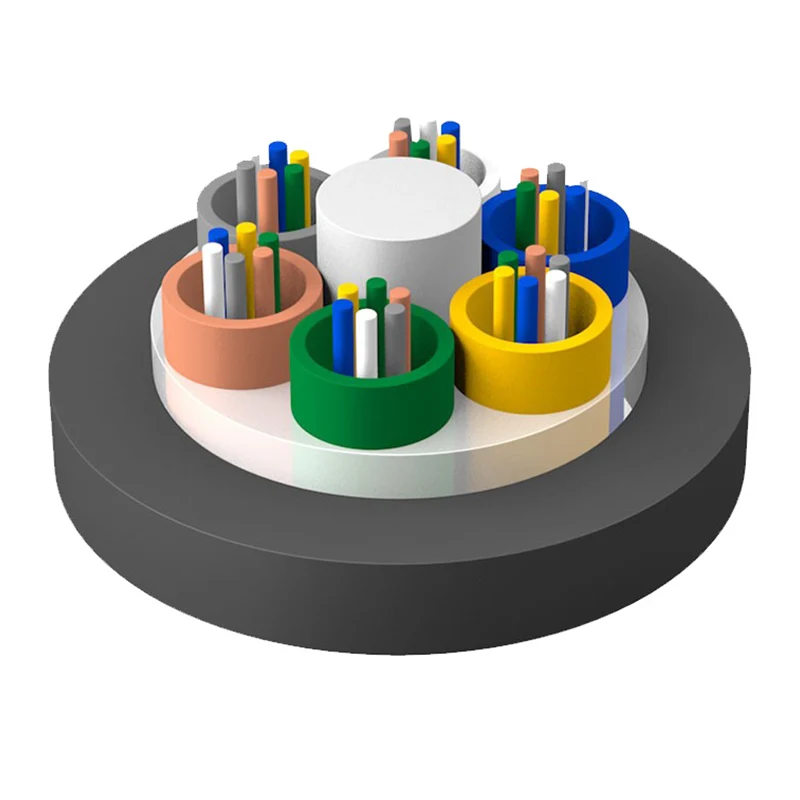

Struktur Rəsm

1. Lif

2.Tube Doldurma Qarışığı

3. Boş boru

4.Kabel Doldurma Qarışığı

5.FRP Gücü Üzvü

6.PE qabığı

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Texniki Parametrlər

Kabel növü (2 lif artır)	Lif sayı	Borular	Doldurucular	Kabel çəkisi (Ref) (kq/km)	Dartma Gücü Uzun/Qısa müddətli (N)	Əzilmə Müqaviməti Uzun/Qısa müddətli (N/100mm)	Bükülmə radiusu Statik/Dinamik (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Saxlama/İşləmə temperaturu: -40℃-+70℃

Optik Xüsusiyyətlər

Lif növü	Zəifləmə （+20℃）				Bant genişliyi		Rəqəmsal diyafram	Kabelin kəsilməsi dalğa uzunluğu λcc
Lif növü	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Rəqəmsal diyafram	Kabelin kəsilməsi dalğa uzunluğu λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62.5/125µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
