Uni-boru qeyri-metal olmayan qolsuz fiber optik kabel

Uni-boru olmayan qeyri-zirehli olmayan fiber optik kabel Gyfxy, 250 mkm optik lifi yüksək modul materialından hazırlanmış boş bir boruya qoymaqdır və boş boru suya davamlı birləşmə ilə doldurulur. Optik kabelin su tıxanmasını təmin etmək üçün boş boruya su tıxanması material əlavə olunur. İki tərəfə paralel şüşə lifli lifli plastik (FRP) hər iki tərəfə yerləşdirilir və sonra bir kabel yaratmaq üçün polietilen qabığına atılır.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyət

Yaxşı mexaniki və temperatur performansı

Boş boru materialı yaxşı hidroliz müqaviməti və yüksək gücü var

Optik lif üçün kritik qorunma təmin etmək üçün boru xüsusi məlhəmlə doludur

İki paralel frp gərginlik gücünü təmin edir

Pe Sheath, u ultrabənövşəyi radiasiyadan kabeli qoruyur

Kiçik diametr, yüngül və mehriban quraşdırma

Uzun Çatdırılma Uzunluğu

Standartlar

Gyfxy kabeli Standard Yd / T 769-a uyğundur.

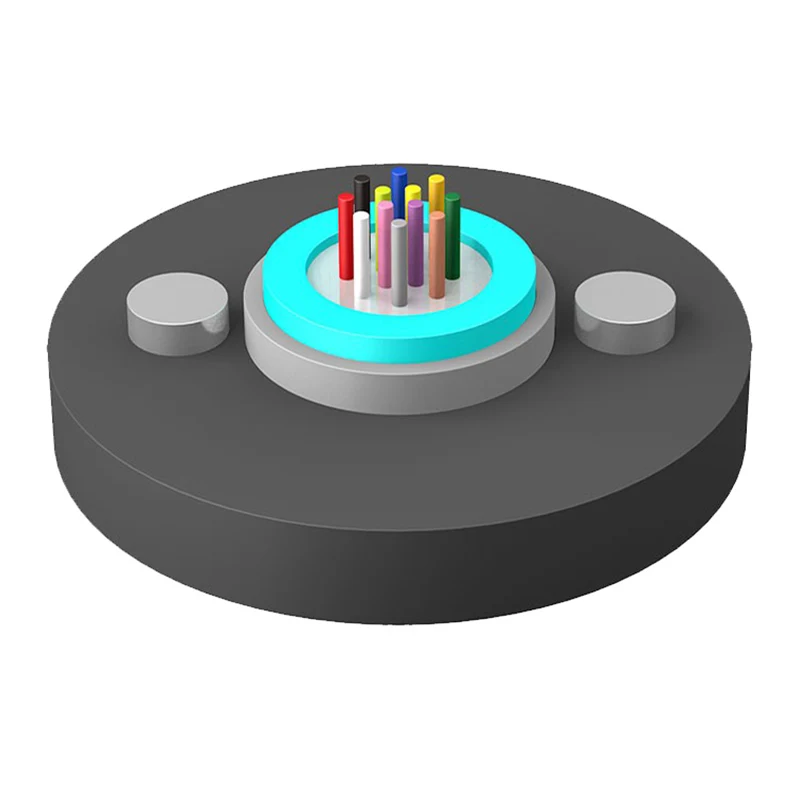

Quruluş

1. Lif

2. Boru doldurma birləşməsi

3. Boş boru

4. FRP

5. Su bağlayan material

6. Peheath

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Texniki parametrlər

Kabel növü

(2 liflə artdı)

Lopu

Kabel çəkisi (ref)

(kq / km)

Təyərlilik

Uzun / qısa müddətli

(N)

Əzmək müqavimət

Uzun / qısa müddətli

(N / 100mm)

Əyilmə radiusu

Statik / dinamik

(mm)

Gyfxy-2 ~ 12xn

2 ~ 12

400/1000

300/1000

10D / 20D

Gyfxy-14 ~ 24xn

14 ~ 24

Saxlama / Əməliyyat temperaturu: -40 ℃ - + 70 ℃

Optik xüsusiyyətlər

Lif növü	Attenasiya (+ 20 ℃)				Bant genişliyi		Rumiction	Kabel kəsmə dalğa uzunluğu λcc
Lif növü	@ 850nm	@ 1300nm	@ 1310nm	@ 1550nm	@ 850nm	@ 1300nm	Rumiction	Kabel kəsmə dalğa uzunluğu λcc
G.652	------	------	≤0.36db / km	≤0.22DB / km	------	------	------	≤1260nm
G.655	------	------	≤0.40db / km	≤0.23db / km	------	------	------	≤1450nm
50/11μm	≤3.3db / km	≤1.2db / km	------	------	≥500mhz · km	≥500mhz · km	0.200 ± 0.015 onsuz da	------
62.5 / 125μm	≤3.5db / km	≤1.2db / km	------	------	≥200mhz · km	≥500mhz · km	0.275 ± 0.015 onsuz da	------
