Bir borulu yüngül zirehli fiber optik kabelin quruluşu 250μm optik lifi yüksək modullu materialdan hazırlanmış boş bir boruya qoymaqdır və boş boru suya davamlı birləşmə ilə doldurulur. Boş boru uzununa ikitərəfli plastik örtüklü polad kəmər (PSP) təbəqəsi ilə bükülmüşdür və optik kabelin yığcamlığını və suyun qarşısını almaq üçün performansını təmin etmək üçün polad kəmər ilə boş boru arasına su maneə törədən material əlavə olunur. Hər iki tərəfə iki paralel polad tel yerləşdirilir və sonra bir kabel yaratmaq üçün polietilen qabıq çıxarılır.
Uni-boru Yüngül zirehli Fiber Optik Kabel praktik tətbiq üçün optimallaşdırılmış dəqiq mühəndislik strukturuna malikdir. 250μm optik liflər yüksək modullu materialdan hazırlanmış boş borunun içərisinə yerləşdirilir və boru tamamilə xüsusi suya davamlı birləşmə ilə doldurulur.
İki tərəfli plastik örtüklü polad kəmər təbəqəsi (PSP) boş borunun ətrafına uzununa bükülmüşdür, kompaktlığı və suya davamlılığı artırmaq üçün polad kəmər və boş boru arasında suyun qarşısını alan material quraşdırılmışdır. Dartma gücü üçün hər iki tərəfə iki paralel polad tel yerləşdirilir və ekstrüde edilmiş polietilen (PE) örtük son kabel quruluşunu təşkil edir.
Əsas Məhsul Xüsusiyyətləri
Bu bölmədə satınalma və mühəndislik layihələrinə birbaşa fayda verən Uni-boru Yüngül zirehli Fiber Optik Kabelin funksional üstünlükləri təsvir edilmişdir:
Sabit mexaniki və temperatur göstəriciləri, xarici iqlim dəyişikliklərinə uyğunlaşma
Uzun xidmət müddəti üçün yüksək güclü hidrolizə davamlı boş boru
İxtisaslaşdırılmış boru doldurma qarışığı hədəflənmiş lif qorunmasını təmin edir
Yerində quraşdırma üçün əla əzilmə müqaviməti və əməliyyat çevikliyi
PSP təbəqəsi nəmə davamlı və fiziki qoruma performansını artırır
İkili paralel polad məftillər çəkmə və istifadə zamanı etibarlı dartılma gücünü təmin edir
Kiçik diametr və yüngül dizayn quraşdırmanı asanlaşdırır və əmək xərclərini azaldır
Bağlantı nöqtələrini və siqnal itkisini azaltmaq üçün daha uzun seqment uzunluqlarına dəstək
Uyğunluq Standartları
Uni-boru Yüngül zirehli Fiber Optik Kabel (GYXS/GYXTW növü) standart YD/T 769.9 ilə tam uyğundur, yerli və beynəlxalq mühəndislik tətbiqi spesifikasiyalarına cavab verir və layihənin qəbulunu və keyfiyyət sertifikatını asanlaşdırır.

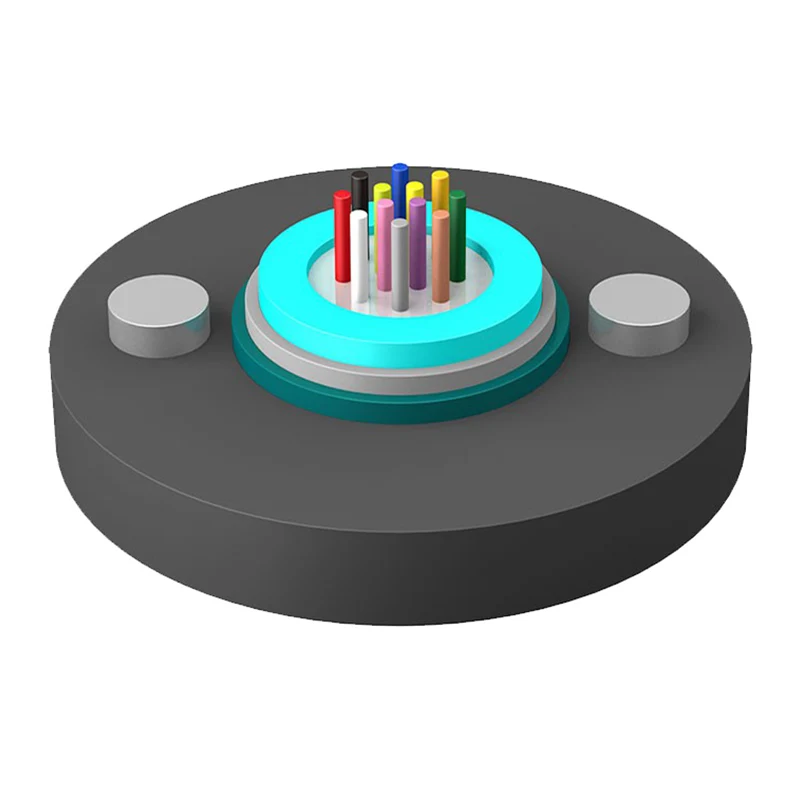

Struktur tərkibi diaqramı
Lif
Boru dəsti
Boru Doldurma Qarışığı
Boş boru
Polad məftil
Su keçirməyən material
PSP (İki tərəfli plastik örtüklü polad kəmər)
PE Qabıq (Polietilen Qabıq)
Satınalma Dəyəri və Üstünlükləri
Toplu Alıcılar və Mühəndislik Müştəriləri üçün
Orientalfiber Uni-boru Yüngül zirehli Fiber Optik Kabelin seçilməsi satınalma qərarlarına və layihənin həyata keçirilməsinə əhəmiyyətli dəyər gətirir:
Stabil Təchizat Tutumu: Özünü idarə edən dörd fabrik böyük həcmli sifarişlərin vaxtında çatdırılmasına zəmanət verir
Xərclərə Effektiv Performans: Balanslaşdırılmış qoruma və yüngül quruluş material və quraşdırma xərclərini azaldır
Sertifikatlaşdırılmış Keyfiyyət: ISO sertifikatlı istehsal sistemləri uğursuzluq risklərini və texniki xidmətdən sonrakı xərcləri minimuma endirir
Geniş Uyğunluq: Sənaye standartlarına uyğundur, çoxsaylı infrastruktur sənayeləri üçün uyğundur
Tez-tez verilən suallar – Tez-tez verilən suallar
S1: Uni-boru Yüngül zirehli Fiber Optik Kabel üçün əsas tətbiq ssenariləri hansılardır?
A: Məhsul telekommunikasiya şəbəkələri, radio və televiziya sistemləri, enerji rabitəsi, dəmir yolu tranziti, magistral siqnal ötürülməsi və LAN məlumat ötürülməsi layihələri daxil olmaqla, xarici rabitə proqramları üçün nəzərdə tutulmuşdur.
S2: Məhsul fərdiləşdirilmiş uzunluq istehsalını dəstəkləyirmi?
A: Bəli, Uni-boru Yüngül zirehli Fiber Optik Kabel xüsusi mühəndislik çəkmə tələblərinə cavab vermək üçün daha uzun seqment uzunluqlarında istehsal edilə bilər.
S3: Məhsul və istehsalçı hansı keyfiyyət sertifikatlarına malikdir?
A: Jiangsu Xuben Photoelectric Technology Co., Ltd. ISO9001 və ISO45001 sertifikatlarına malikdir və kabel YD/T 769.9 sənaye standartlarına uyğundur.
S4: Bu kabelin quraşdırma üstünlükləri hansılardır?
A: Kiçik diametr, yüngül çəki və çevik quruluş yerində quraşdırmanı daha səmərəli edir, mühəndislik layihələri üçün tikinti vaxtını və əmək xərclərini azaldır.
Texniki Parametrlər
Kabel növü
(2 lif artır)
Lif sayı
Kabel çəkisi (Ref)
(kq/km)
Dartma Gücü
Uzun/Qısa müddətli
(N)
Əzilmə Müqaviməti
Uzun/Qısa müddətli
(N/100mm)
Bükülmə radiusu
Statik/Dinamik
(mm)
GYXS/GYXTW-2~12Xn
2~12
82
600/1500
300/1000
10D/20D
GYXS/GYXTW-14~24Xn
14~24
127
GYXS/GYXTW-2~12Xn
2~12
124
1000/3000
GYXS/GYXTW-14~24Xn
14~24
147
Saxlama/İşləmə temperaturu: -40℃-+70℃
Optik Xüsusiyyətlər
Lif növü
Zəifləmə (+20℃)
Bant genişliyi
Rəqəmsal diyafram
Kabelin kəsilməsi dalğa uzunluğu λcc
@850nm
@1300nm
@1310nm
@1550nm
@850nm
@1300nm
G.652
---
---
≤0,36dB/km
≤0,22dB/km
---
---
---
≤1260nm
G.655
---
---
≤0,40dB/km
≤0,23dB/km
---
---
---
≤1450nm
50/125µm
≤3,3dB/km
≤1,2dB/km
---
---
≥500MHz·km
≥500MHz·km
0,200±0,015 NA
---
62.5/125µm
≤3,5dB/km
≤1,2dB/km
---
---
≥200MHz·km
≥500MHz·km
0,275±0,015 NA
---
Qeyd:
a. Xn şəkilçisi lif növünü bildirir
b. Lif və borunun rəng tənzimləmələri rəng identifikasiyası cədvəlində göstərilmişdir
c. Bir borulu yüngül zirehli fiber optik kabel kabel çarxını yaxşı vəziyyətdə saxlamaq üçün xarici mühitdə 6 aydan çox saxlanmamalıdır.
Tətbiq: Kanal/Anten
